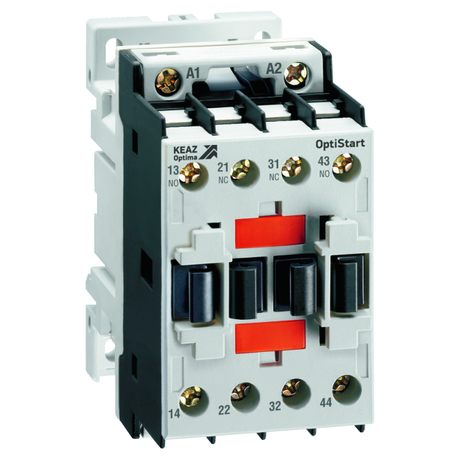

Реле контакторное OptiStart K-FR-22-A230 | 335209 КЭАЗ

Реле контакторное K-FR-22-A230 от КЭАЗ - компактное устройство для коммутации управляющих цепей в системах автоматизации. Подходит для работы с переменным током на 230 В и рассчитано на нагрузку до 10 А. Артикул 335209 обеспечивает точную замену в существующих схемах.

Назначение и область применения

Реле контакторное K-FR-22-A230 используется для управления слаботочными цепями в устройствах автоматизации: пускатели двигателей, системы контроля, логика управления оборудованием. Его основная задача - передавать сигнал от контроллера (например, ПЛК) к силовым элементам, не нагружая сам контроллер высокими токами. Применяется в промышленных станках, конвейерах, насосных станциях и других системах, где требуется надёжная изоляция между управлением и мощностью.

Технические характеристики

• Напряжение катушки управления: 230 В переменного тока (AC)
• Номинальный рабочий ток контактов: 10 А
• Количество нормально открытых (НО) контактов: 4
• Количество нормально закрытых (НЗ) контактов: 2
• Тип подключения вспомогательных цепей: винтовые зажимы
• Степень защиты: IP20 - защищено от прикосновения к токоведущим частям и от крупных частиц пыли, но не герметично
• Исполнение: открытое - корпус без дополнительной оболочки
• Способ монтажа: на DIN-рейку или через винты

Совместимость и монтаж

Реле контакторное K-FR-22-A230 совместимо со стандартными DIN-рейками типа TS35. Установка происходит путём защёлкивания на рейку - достаточно плотно придавить устройство до щелчка. Для фиксации можно использовать винты, что удобно при вибрационных условиях или при установке на вертикальные поверхности. Подключение проводов осуществляется через винтовые клеммы - допускается использование одножильных и многожильных проводов с зачисткой до 2–2,5 мм2. Обязательно затягивать клеммы моментом, указанным в документации, чтобы избежать перегрева.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC 60947-5-1 и ГОСТ Р 50030.5.1. Сертифицировано для использования в промышленных сетях с частотой 50–60 Гц. Открытый тип исполнения (IP20) делает его непригодным для установки во влажных, запылённых или взрывоопасных средах. Для таких условий рекомендуются модели с более высокой степенью защиты.

Преимущества

• Высокая коммутационная способность: 10 А при 230 В AC позволяют управлять значительными нагрузками без внешних усилителей
• Гибкая конфигурация контактов: 4 НО + 2 НЗ даёт возможность реализовать сложные логические схемы без дополнительных реле
• Поддержка винтового подключения: позволяет легко обслуживать и менять провода без специнструментов
• Совместимость с продуктами серии OptiStart K: возможно использование одинаковых аксессуаров (блокировки, расширители контактов, индикаторы состояния)

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или агрессивной среды - IP20 не обеспечивает защиту от брызг и осадков
• Катушка работает только от переменного тока 230 В - нельзя подключать к постоянному току или другим напряжениям
• Максимальный ток 10 А - не подходит для прямого управления двигателями выше 2,2 кВт (требуется применение силового контактора)
• Отсутствие индикации состояния - необходимо подключать внешние сигнализаторы, если требуется визуальный контроль

Примеры использования

• Управление пуском трёхфазного двигателя через ПЛК: реле K-FR-22-A230 замыкает цепь пускателя, который уже включает двигатель
• Система аварийной остановки: один из НЗ контактов разрывает питание в случае срабатывания датчика давления
• Автоматизация освещения: четыре НО контакта используются для включения нескольких групп света по программе
• Цепь блокировок: два НЗ контакта обеспечивают безопасное отключение оборудования при открывании крышки шкафа

Практические советы

• При монтаже на DIN-рейку проверьте, чтобы она была жестко закреплена - вибрации могут вызвать ослабление контактов
• Не используйте реле K-FR-22-A230 для коммутации емкостных или индуктивных нагрузок свыше 10 А - риск пригорания контактов
• Для длительной работы в режиме частых включений (более 1000 циклов/час) убедитесь, что температура окружающей среды не превышает +40 C
• Если нужна индикация состояния - выберите модель с опциональным модулем индикации (совместим с другими изделиями OptiStart K)
• При замене старого реле - сверьте количество и тип контактов, а также напряжение катушки: K-FR-22-A230 имеет фиксированную 230 В AC катушку
