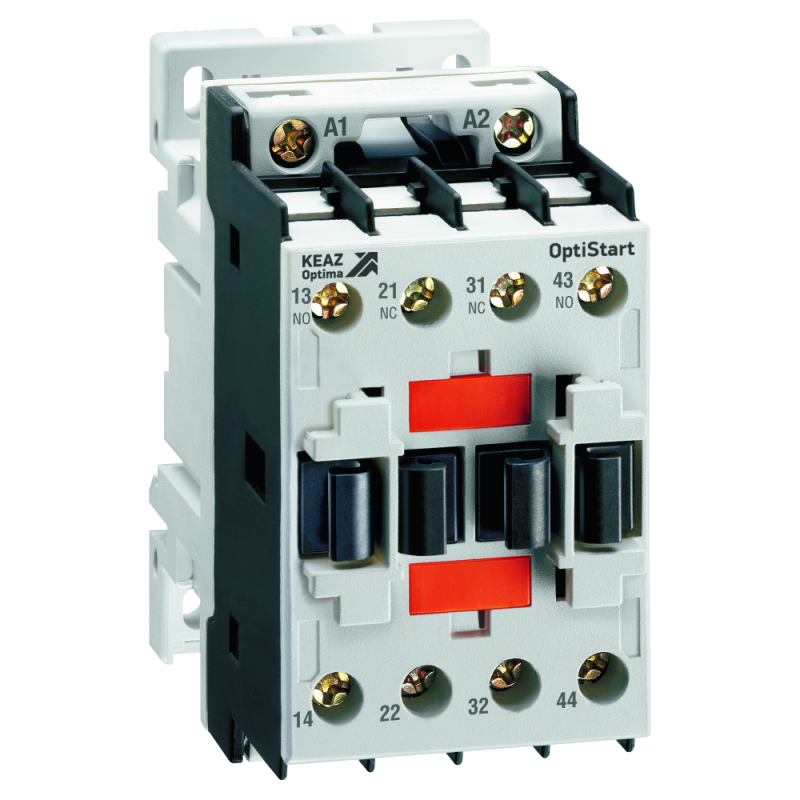

Реле контакторное OptiStart K-FR-40-A400 | 335220 КЭАЗ

Реле контакторное K-FR-40-A400 от КЭАЗ - устройство для коммутации слаботочных цепей управления в системах автоматизации. Монтируется на DIN-рейку, управление осуществляется от сети переменного тока 400 В, что делает его надёжным решением для промышленных применений.

Назначение и область применения

Реле контакторное K-FR-40-A400 используется для переключения управляющих цепей в автоматизированных системах - например, для управления пускателями, сигнализацией, логическими элементами или вспомогательными устройствами. Подходит для установки на станках, конвейерах, насосных станциях и других объектах промышленной автоматизации, где требуется надёжная коммутация слабых токов при высоких частотах включения.

Технические характеристики

• Номинальный рабочий ток: 10 А - способно выдерживать постоянную нагрузку до этого значения в управляющей цепи;
• Тип напряжения управления: переменный ток (AC);
• Номинальное напряжение питания цепи управления: 400 В - оптимально для сетей промышленного типа в Европе и странах СНГ;
• Количество вспомогательных контактов: 4 нормально замкнутых (4З) и 4 нормально разомкнутых (4НО) - позволяет реализовывать сложные логические схемы без внешних модулей;
• Способ монтажа: на DIN-рейку или через винты - гибкая установка в шкафах любого типа;
• Подключение вспомогательных цепей: винтовые зажимы - надёжное и проверенное соединение, совместимо с проводами до 2,5 мм2.

Совместимость и монтаж

K-FR-40-A400 совместим с любыми стандартными DIN-рейками типа TS35. Установка занимает несколько секунд - достаточно защёлкнуть устройство на рейке или закрепить винтами в случае необходимости фиксации против вибраций. Винтовые клеммы позволяют легко подключать одножильные и многожильные провода без предварительной обжимки. Для обеспечения долговечности рекомендуется затягивать винты моментом 0,5–0,7 Нм.

Безопасность и стандарты

Изделие соответствует международным стандартам IEC 60947-5-1 и ГОСТ Р 50030.5.1. Произведено на заводе КЭАЗ, который соблюдает системы менеджмента качества ISO 9001. Конструкция исключает самопроизвольное отключение при вибрациях и перегрузках в рамках номинальных значений.

Преимущества

• Высокая плотность контактов: 8 вспомогательных контактов в одном корпусе снижают потребность в дополнительных устройствах;
• Устойчивость к скачкам напряжения благодаря качественной катушке управления на 400 В AC;
• Максимальная ремонтопригодность: все компоненты доступны для замены, в том числе контактные группы;
• Совместимость с другими изделиями серии OptiStart K - можно использовать одинаковые аксессуары (например, блокировки, временные реле) для унификации сборки шкафа.

Ограничения применения

• Не предназначен для коммутации силовых цепей выше 10 А - для управления двигателями используйте основные контакторы OptiStart K;
• Работает только с переменным током; не поддерживает питание постоянным током (DC) или универсальное AC/DC;
• Не имеет защиты от перегрева или короткого замыкания - необходимо предусматривать внешнюю защиту (плавкие предохранители, автоматы) в цепи управления;
• При температуре ниже -25 C и выше +60 C возможны изменения параметров срабатывания - для экстремальных условий требуется дополнительный контроль.

Примеры использования

• Управление пускателем электродвигателя через кнопочные посты - K-FR-40-A400 передаёт сигнал от аварийной остановки к главному контактору;
• Логическая схема с последовательным запуском нескольких механизмов - используются 4НО и 4З для создания взаимоблокировок;
• Система сигнализации: один контакт - включение индикатора, другой - отправка сигнала в PLC;
• Автоматизация освещения в цеху - реле реагирует на датчик движения и включает/выключает свет через слаботочную цепь.

Практические советы

• Перед монтажом проверьте соответствие напряжения управления - 400 В AC - с источником питания. Превышение вызывает выход из строя катушки;
• При использовании вибрационных сред (например, на прессах) дополнительно закрепите реле винтами, даже если установлено на DIN-рейку;
• Частота включения не должна превышать 1200 раз в час - при более высокой нагрузке рассмотрите использование электронных реле;
• Для удобства обслуживания используйте маркировочные бирки на вспомогательных контактах - особенно важно при наличии 8 контактов;
• K-FR-40-A400 часто заказывают вместе с аксессуарами OptiStart K - например, с механической блокировкой или защитным кожухом - чтобы повысить безопасность и срок службы.
