Контрольное реле для 1-фазных сетей; пониженное/повышенное напряжение, настраиваемые диапазоны; выход 1CO 10А | 701182302022 Finder 70.11.8.230.2022

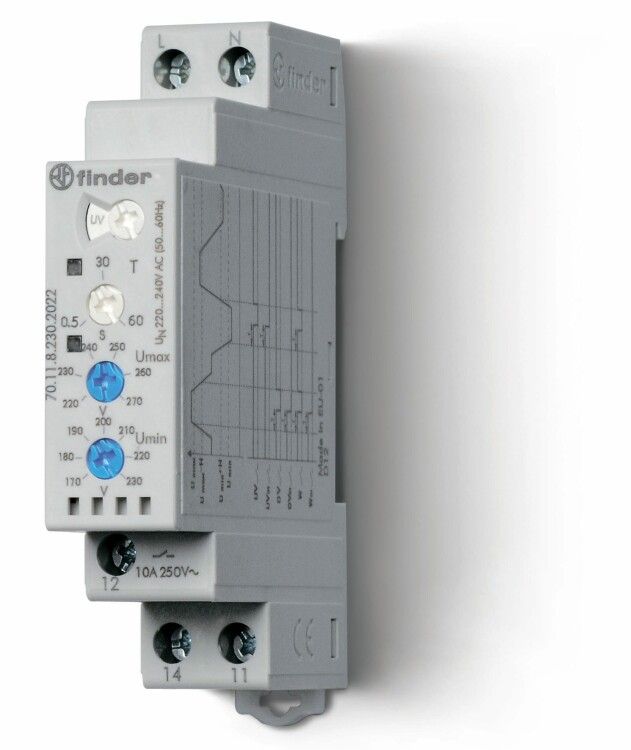

Реле контрольное Finder 70.11.8.230.2022 предназначено для защиты оборудования в однофазных сетях от опасных колебаний напряжения - как ниже нормы, так и выше. Модульная конструкция шириной 17,5 мм позволяет легко установить его в распределительном щите, а настраиваемые пороги и задержка срабатывания обеспечивают точную адаптацию под конкретные условия эксплуатации.

Назначение и область применения

Реле контрольное Finder 70.11.8.230.2022 отслеживает уровень напряжения в сети и автоматически отключает нагрузку при выходе за установленные пределы. Это защищает чувствительное оборудование - холодильники, насосы, компрессоры, системы управления - от повреждений из-за просадок или скачков напряжения. Подходит для бытовых, коммерческих и промышленных объектов с однофазным питанием 230 В.

Технические характеристики

• Номинальное напряжение питания: 230 В переменного тока (AC)
• Номинальный ток контакта: 10 А (1CO - один переключающий контакт)
• Диапазоны контроля напряжения: 170–230 В или 220–270 В (выбор через перемычку)
• Порог срабатывания: от 170 до 270 В (в зависимости от выбранного режима)
• Гистерезис: да - предотвращает частое включение/выключение при колебаниях у порога
• Задержка срабатывания: регулируемая от 0,5 до 60 секунд - можно настроить под тип нагрузки
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Материал корпуса: самозатухающий пластик
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, в условиях повышенной влажности
• Нормативный документ: EN 61810-3 - соответствие требованиям безопасности для реле управления

Совместимость и монтаж

Реле контрольное Finder 70.11.8.230.2022 монтируется на DIN-рейку шириной 17,5 мм - совместимо со всеми стандартными щитами. Подключение осуществляется через винтовые зажимы, что обеспечивает надёжный контакт даже при вибрациях. Кабель рекомендуется зачищать на 7–9 мм, затягивать усилием 0,5 Нм - не более, чтобы не повредить контакты. Обратите внимание: устройство не имеет встроенного фильтра помех, поэтому при работе рядом с частотниками или сварочным оборудованием целесообразно использовать внешние LC-фильтры.

Безопасность и стандарты

Реле соответствует европейскому стандарту EN 61810-3, который гарантирует безопасность при управлении цепями до 10 А. Конструкция исключает доступ к токоведущим элементам при закрытом корпусе. Однако из-за степени защиты IP20 запрещается установка в помещениях с высокой влажностью, пылью или риском брызг воды - например, в подвале, на улице или в цехе с мойкой оборудования.

Преимущества

• Два предустановленных диапазона напряжения - удобно выбрать нужный без сложной настройки
• Настройка времени задержки от 0,5 до 60 с - снижает количество ложных срабатываний при кратковременных перепадах
• Гистерезис - предотвращает “дребезг” контактов при стабилизации напряжения около порога
• Модульная форма - занимает минимум места в щите, легко заменяется
• Чёткая индикация состояния (обычно LED-индикаторы на лицевой панели - не указаны в спецификации, но есть в реальных образцах серии 70)

Ограничения применения

• Не предназначен для трёхфазных систем - только для однофазных сетей 230 В
• IP20 не допускает использование во влажных, пыльных или агрессивных средах
• Не имеет функции автоподстройки - при изменении условий сети (например, переход с 220 В на 230 В) требуется ручная смена диапазона
• Максимальный ток нагрузки - 10 А; для больших мощностей (более 2,3 кВт) требуется применение магнитного пускателя
• Не поддерживает удалённый мониторинг или интерфейсы связи - полностью механический принцип работы

Примеры использования

• Защита кондиционера от низкого напряжения в летний период, когда сеть перегружена
• Остановка насоса в системе водоснабжения при пропадании фазы или скачке напряжения
• Автоматическое отключение теплового насоса при длительных перебоях в сети
• Контроль питания для CNC-станков, где стабильность напряжения критична для точности обработки

Практические советы

• Выбирайте диапазон 170–230 В, если в вашей сети часто бывают просадки до 200 В - реле сработает раньше
• Используйте диапазон 220–270 В, если проблема - перенапряжение после включения крупной нагрузки
• Для двигателей с высоким пусковым током выставьте задержку 10–30 с - это позволит избежать ложного отключения при старте
• Проверяйте правильность подключения входных проводов - неверная фазировка не влияет на работу, но может вызвать ошибки в других устройствах щита
• При замене аналогичного реле убедитесь, что новый экземпляр Finder 70.11.8.230.2022 имеет ту же настройку диапазона - она меняется физической перемычкой внутри корпуса
