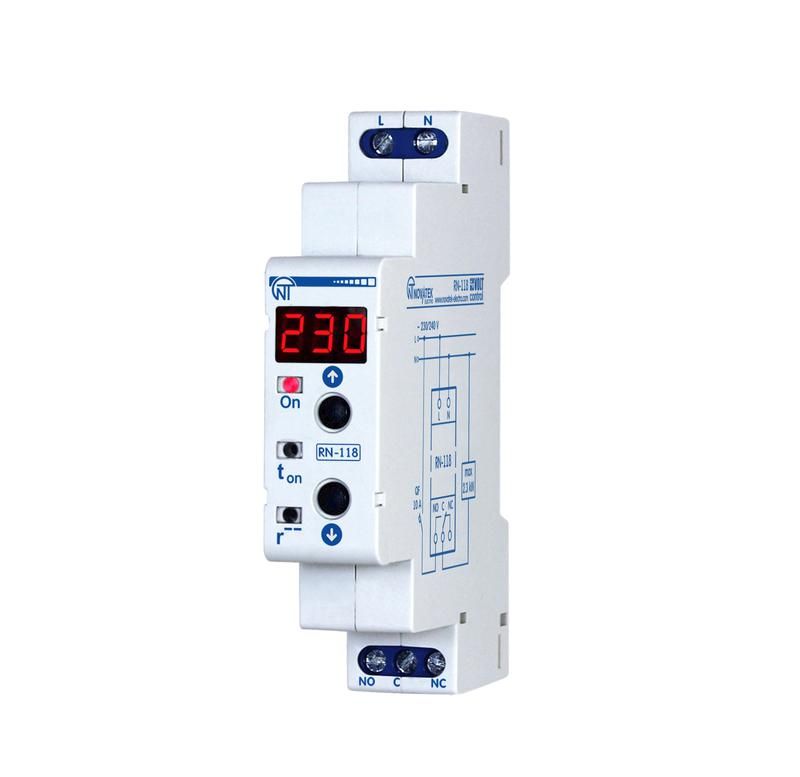

Реле напряжения РН-118 10А, одномодульное - 3425600118 НовАтек-Электро

Реле напряжения РН-118 10А одномодульное от компании Новатек-Электро защищает оборудование от повреждений из-за скачков и провалов напряжения в однофазной сети. Артикул 3425600118 подходит для установки на DIN-рейку и управляет нагрузкой до 10 А напрямую - без внешних устройств.

Назначение и область применения

Реле напряжения РН-118 10А одномодульное контролирует уровень напряжения в сети и отключает нагрузку при выходе за установленный диапазон - ниже 230 В или выше 290 В. После нормализации параметров сети оно автоматически возвращает питание через 5–900 секунд (настраивается). Подходит для защиты бытовой и промышленной техники: холодильников, насосов, кондиционеров, станков, освещения и другого оборудования, чувствительного к перепадам напряжения.

Технические характеристики

• Напряжение питания: 220 В переменного тока (AC)
• Коммутируемый ток: 10 А (до 2,3 кВт)
• Диапазон контроля напряжения: 230–290 В
• Количество фаз: одна
• Выдержка времени срабатывания: 0,2 секунды
• Настройка временной задержки возврата: 5–900 секунд
• Номинальная мощность: 0,05 кВА
• Количество переключающих контактов: один (NO/NC)
• Способ монтажа: крепление на DIN-рейку шириной 35 мм
• Индикация: светодиоды показывают текущее напряжение и состояние контактов
• Подключение: винтовые зажимы для проводов
• Степень защиты: IP40 (защита от предметов >1 мм) / IP20 (защита от пальцев)
• Рабочий температурный диапазон: от -35 C до +55 C
• Климатическое исполнение: УХЛ3.1 (для умеренного и холодного климата, с возможностью работы в помещениях с повышенной влажностью)

Совместимость и монтаж

Реле напряжения РН-118 10А одномодульное занимает один модуль на DIN-рейке - легко помещается в распределительном щите. Монтаж не требует специальных инструментов: достаточно защелкнуть корпус на рейку и затянуть винты для подводящих проводов. Для нагрузок свыше 10 А (более 2,3 кВт) контакты реле используются для управления внешним магнитным пускателем - сам пускатель в комплект не входит. Клеммы рассчитаны на медные жилы сечением до 2,5 мм2.

Безопасность и стандарты

Реле напряжения РН-118 10А одномодульное соответствует требованиям безопасности для электрооборудования, предназначенного для внутренней установки. Степень защиты IP40/IP20 обеспечивает безопасную работу в закрытых щитках, но не допускает использование в условиях прямого попадания воды, пыли или на улице. Климатическое исполнение УХЛ3.1 позволяет применять устройство в неотапливаемых помещениях при низких температурах.

Преимущества

• Автоматическое восстановление работы после нормализации напряжения - не требуется ручное включение
• Фиксация максимума и минимума напряжения за время работы - удобно для диагностики проблем в сети
• Яркая индикация состояния: горят LED-индикаторы при наличии напряжения и замкнутых контактах
• Широкий диапазон регулировки задержки возврата (5–900 с) - можно настроить под тип нагрузки (например, избежать частых включений при нестабильной сети)
• Надежные винтовые клеммы - обеспечивают прочное соединение даже при многократных подключениях

Ограничения применения

• Не предназначено для работы в открытых или влажных местах - IP40 не защищает от брызг и пыли
• Не подходит для трехфазных сетей - только для однофазных 220 В
• Максимальный коммутируемый ток - 10 А; при больших нагрузках требуется внешний магнитный пускатель
• Не имеет функции защиты от импульсных перенапряжений (грозовые разряды); рекомендуется использовать совместно с УЗИП
• Не работает при постоянном токе - только переменный (AC)

Примеры использования

• Защита домашнего холодильника от перегрузки по напряжению в деревне с нестабильной сетью
• Контроль напряжения на насосной станции в коттедже - предотвращает сгорание двигателя при просадке
• Управление системой освещения в административном здании с аварийными перепадами
• Подключение к станкам ЧПУ в мастерской - исключает сбои при включении крупной техники

Практические советы

• Перед установкой проверьте фактическое напряжение в сети - если оно часто выходит за 230–290 В, возможно, стоит изменить пороги или установить стабилизатор
• При использовании с магнитным пускателем убедитесь, что его катушка рассчитана на 220 В AC и потребляемый ток меньше 10 А
• Не забывайте про тепловыделение: не располагайте реле рядом с нагревательными элементами или в плотно набитом щите
• При первом включении устройство запоминает крайние значения напряжения - если они некорректны, отключите питание на 10 секунд и снова включите
• Для обслуживания используйте отвертку с плоским жалом - винты затягиваются усилием 0,2–0,3 Нм, переусердствовать нельзя
