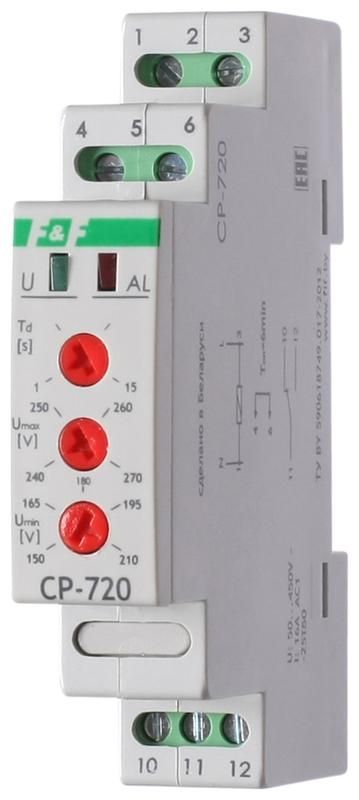

Реле напряжения CP-720 (однофазный; контроль верхнего и нижнего значений напряжения; 150-450В AC 16А 1NO/NC IP20) F&F EA04.009.002 Евроавтоматика

Товарные предложения:

Реле контроля напряжения CP-720 - EA04.009.002

22.11.2024

20 шт.

2 621 ₽

шт.

от 1 дня

Условия поставки реле напряжения CP-720 (однофазный; контроля верхнего и нижнего значений напряжения; 150-450вших AC 16А 1NO/NC IP20) F&F EA04.009.002 евроавтоматики

Купить 20 шт. реле напряжений cp-720 (однофазный; контролей верхних и нижних значений напряжения; 150-450в ac 16а 1no/nc ip20) f&f ea04.009.002 евроавтоматик могут физические июридические лица, по безналичному и наличному расчету, отгрузка производится с пункта выдачи на следующийдень после поступления оплаты.

Доставим на следующий день после оплаты, по Москве и в радиусе 200 км от МКАД, в другие регионы РФ отгружаем транспортными компаниями.

Цена реле напряжения CP-720 (однофазный; контроля верхнего и нижнего значений напряжения; 150-450вших AC 16А 1NO/NC IP20) F&F EA04.009.002 евроавтоматики зависит от общей суммы заказа, на сайте указана оптовая цена.

Описание

Реле напряжения CP-720 от производителя Евроавтоматика ФиФ - это устройство, предназначенное для защиты электроустановок и электронного оборудования от повышенного или пониженного напряжения, а также от обрыва нулевого провода. Оно обеспечивает контроль верхнего и нижнего значений напряжения, что позволяет предотвратить возможные повреждения оборудования.

Основные преимущества и особенности реле напряжения CP-720:

Со съемными клеммами: Нет (это предотвращает возможность неправильного подключения)
Минимальная задержка на включение: 4 секунды (гарантирует быстрое реагирование на изменение напряжения)
Тип напряжения управления: переменный ток (AC) (обеспечивает совместимость с различными источниками питания)
Максимальная задержка на включение: 360 секунд (обеспечивает временную задержку перед включением оборудования после стабилизации напряжения)
Минимальная задержка на отключение: 0.1 секунды (гарантирует быстрое отключение оборудования при превышении предельного значения напряжения)
Тип измеряемого напряжения: переменный ток (AC) (позволяет контролировать только переменное напряжение)
Максимальная задержка на отключение: 15 секунд (обеспечивает временную задержку перед отключением оборудования после превышения предельного значения напряжения)
Тип электрического подключения: винтовое соединение (обеспечивает надежное и простое подключение к электрической сети)
Диапазон измеряемого напряжения №1: 150...210 В (позволяет контролировать напряжение в указанном диапазоне)
Диапазон измеряемого напряжения №2: 240...270 В (позволяет контролировать напряжение в указанном диапазоне)
Уровень напряжения при срабатывании: 150...270 В (позволяет установить предельные значения напряжения, при которых происходит отключение оборудования)
Контроль минимального однофазного напряжения: Да (позволяет контролировать минимальное значение напряжения в одной фазе)
Контроль минимального трехфазного напряжения: Нет (не поддерживается контроль минимального значения напряжения в трех фазах)
Контроль максимального однофазного напряжения: Да (позволяет контролировать максимальное значение напряжения в одной фазе)
Контроль максимального трехфазного напряжения: Нет (не поддерживается контроль максимального значения напряжения в трех фазах)
Контроль минимального напряжения при постоянном токе: Нет (не поддерживается контроль минимального значения напряжения при постоянном токе)
Контроль максимального напряжения при постоянном токе: Нет (не поддерживается контроль максимального значения напряжения при постоянном токе)
Функция гистерезиса для однофазного напряжения: Да (позволяет установить гистерезис для предотвращения частого переключения при незначительных изменениях напряжения)
Функция гистерезиса для трехфазного напряжения: Нет (не поддерживается функция гистерезиса для трех фаз)
Количество переключающих (перекидных) контактов: 1 (позволяет управлять одной нагрузкой)
Номинальное напряжение питания цепи управления Us AC 50 Гц: 50...450 В (обеспечивает совместимость с различными источниками питания)
Номинальное напряжение питания цепи управления Us AC 60 Гц: 230 В (обеспечивает совместимость с источниками питания с частотой 60 Гц)
Функция гистерезиса для напряжения при постоянном токе: Нет (не поддерживается функция гистерезиса для напряжения при постоянном токе)

Реле напряжения CP-720 - надежное и удобное устройство, которое обеспечивает защиту вашего оборудования от повышенного и пониженного напряжения, а также от обрыва нулевого провода. Благодаря широкому диапазону измеряемого напряжения и возможности контроля минимального и максимального значения напряжения, вы сможете настроить реле под свои требования. Простое винтовое подключение и наличие гистерезиса для однофазного напряжения делают использование реле удобным и безопасным.

Характеристики c описанием

Род тока:

Переменный (AC)

Род тока указывает на тип электрического тока, с которым совместимо реле. Это свойство определяет, какой вид тока может проходить через реле для его корректной работы и надежности. Выбор правильного рода тока важен для обеспечения совместимости с другими компонентами электрической схемы и предотвращения возможных повреждений или неправильной работы. Постоянный ток (DC) характеризуется постоянным направлением и величиной тока. Реле, предназначенные для работы с постоянным током, часто имеют конструктивные особенности, такие как более мощные контакты, чтобы справляться с дуговыми разрядами при размыкании цепи. Эти реле подходят для использования в схемах с аккумуляторами, солнечными панелями и других источниках постоянного тока. Рекомендуется выбирать реле с постоянным током для систем, где стабильность и надежность работы при постоянном напряжении критичны. Переменный ток (AC) характеризуется периодическим изменением направления и величины тока. Реле для переменного тока обычно рассчитаны на работу с синусоидальными сигналами и могут включать в себя дополнительные компоненты для подавления дуговых разрядов. Эти реле часто используются в бытовых и промышленных электрических сетях, где стандартное напряжение переменного тока составляет 110/220 В. При выборе реле для переменного тока важно учитывать частоту сети (например, 50 или 60 Гц) и номинальное напряжение. Реле, способные работать как с переменным, так и с постоянным током (AC/DC), обеспечивают универсальность и гибкость в применении. Эти реле могут использоваться в различных системах и облегчают проектирование схем, которые могут работать с обоими типами тока. Они часто имеют специальные конструкции контактов и дополнительные элементы для обеспечения надежной работы в обоих режимах. Рекомендуется выбирать такие реле для систем, где возможна работа как с переменным, так и с постоянным током, или если требуется универсальное решение для различных приложений. Переменный ток (AC) характеризуется периодическим изменением направления и величины тока. Реле для переменного тока обычно рассчитаны на работу с синусоидальными сигналами и могут включать в себя дополнительные компоненты для подавления дуговых разрядов. Эти реле часто используются в бытовых и промышленных электрических сетях, где стандартное напряжение переменного тока составляет 110/220 В. При выборе реле для переменного тока важно учитывать частоту сети (например, 50 или 60 Гц) и номинальное напряжение.

Индикация:

Световая

Индикация в реле — это функция, позволяющая пользователю визуально контролировать состояние реле и его рабочих параметров. Наличие индикации облегчает диагностику и эксплуатацию устройства, повышая его надежность и удобство использования. Световая индикация — это визуальный сигнал, обычно в виде светодиодов, показывающих состояние реле (включено/выключено). Это простое и надежное решение, подходящее для большинства стандартных применений, где требуется минимальная информация о состоянии устройства. Да — наличие индикации в реле. Это может быть любой тип индикации, обеспечивающий визуальный контроль за состоянием устройства. Нет — отсутствие индикации в реле. Подходит для применений, где визуальный контроль состояния реле не требуется или может быть реализован другими средствами. LED-дисплей — индикация с использованием светодиодного дисплея. Обеспечивает четкое отображение состояния реле и может показывать дополнительную информацию, такую как текущие параметры работы. Рекомендуется для более сложных систем, где требуется высокая видимость и точность отображаемых данных. LCD-дисплей — индикация с использованием жидкокристаллического дисплея. Обеспечивает высокую четкость и контрастность отображаемой информации, включая текстовые и графические данные. Подходит для систем, требующих детализированной информации о состоянии реле и рабочих параметрах. Цифровое табло — индикация с использованием цифровых индикаторов. Предоставляет точную цифровую информацию о состоянии реле и параметрах его работы. Рекомендуется для применения в системах, где требуется точное числовое отображение данных. LED-индикатор — индикация с использованием светодиодов, которые могут светиться различными цветами для отображения различных состояний реле. Это простой и надежный метод индикации, подходящий для большинства стандартных применений.

Напряжение:

220 В

Напряжение — это электрический потенциал, при котором реле функционирует. Правильный выбор напряжения обеспечивает надежную работу устройства и предотвращает его повреждение. Значения напряжения указываются в вольтах (В) и должны соответствовать требованиям вашей системы. 220 В — стандартное напряжение для большинства бытовых и промышленных приложений. Реле на 220 В широко используются в системах автоматизации, освещения и управления электроприборами. При выборе реле на 220 В убедитесь, что ваша сеть поддерживает это напряжение. 24 В — часто используется в системах с низким напряжением, таких как телекоммуникации, системы безопасности и управления. Реле на 24 В подходят для применения в условиях, где требуется повышенная безопасность и надежность. 110 В — применяется в некоторых промышленных и коммерческих системах, особенно в странах с соответствующими стандартами электроснабжения. Реле на 110 В обеспечивают безопасную и стабильную работу в таких условиях. 380 В — высокое напряжение, используемое в промышленности для управления мощными электродвигателями и другими крупными нагрузками. Реле на 380 В должны быть выбраны с учетом требований безопасности и соответствующих стандартов. 12 В — низковольтное напряжение, часто используемое в автомобильной электронике и системах с батарейным питанием. Реле на 12 В обеспечивают надежную работу в таких условиях и минимизируют риск электрических повреждений. 48 В — применяется в телекоммуникационных системах и некоторых промышленных приложениях. Реле на 48 В обеспечивают стабильную работу в условиях, требующих средней мощности и надежности. 6 В — используется в специализированных низковольтных приложениях. Реле на 6 В подходят для управления маломощными устройствами и обеспечивают безопасную эксплуатацию в таких условиях. 60 В — напряжение, которое может встречаться в некоторых промышленных и специализированных приложениях. Реле на 60 В должны быть выбраны с учетом специфических требований и стандартов безопасности. 690 В — очень высокое напряжение, применяемое в тяжелой промышленности для управления мощными установками и оборудованием. Реле на 690 В требуют тщательного соблюдения мер безопасности и соответствия строгим стандартам. 5 В — используется в электронных схемах и системах с низким энергопотреблением. Реле на 5 В идеально подходят для управления маломощными электронными компонентами и обеспечивают безопасную эксплуатацию.

Тип изделия:

Реле напряжения

Тип изделия для реле указывает на его конструктивные и функциональные особенности, такие как назначение (силовое, промежуточное, защитное), тип контактов (нормально разомкнутые, нормально замкнутые, переключающие), и способ монтажа (DIN-рейка, печатная плата, панельное). Это свойство критически важно для правильного выбора реле в зависимости от требований конкретного применения. При замене реле необходимо учитывать тип изделия, чтобы обеспечить совместимость с существующей системой и корректную работу устройства.

Тип контактов:

NO/NC

Тип контактов определяет конфигурацию и материал контактных поверхностей реле, что влияет на его электрические характеристики и область применения. В зависимости от типа контактов, реле может использоваться для различных задач, включая коммутацию высоких токов, обеспечение надежного соединения и минимизацию износа. Одинарный контакт представляет собой одиночный замыкающий или размыкающий контакт. Он прост в конструкции и используется в реле для базовых задач коммутации. НО/НЗ контакты могут быть как нормально открытыми (НО), так и нормально закрытыми (НЗ). Они обеспечивают гибкость в использовании реле для различных схем. Винтовой зажим используется для надежного подключения проводов к контактам реле, обеспечивая прочное и долговечное соединение. НО (нормально открытый) контакт замыкается при активации реле. Используется в схемах, где требуется размыкание цепи в неактивном состоянии. Двойной контакт имеет две контактные пары, что увеличивает надежность и долговечность реле за счет распределения нагрузки на две точки контакта. Переключающийся контакт может переключаться между двумя состояниями, обеспечивая возможность управления двумя цепями с помощью одного реле. НО контакт с материалом AgSnO2 и добавлением вольфрама (W) обеспечивает высокую износостойкость и устойчивость к искрообразованию, что делает его подходящим для высоких токов. НЗ контакт с принудительным замыканием и размыканием согласно стандарту EN 50205 type B из материала AgCuNi обеспечивает высокую надежность и безопасность в критических приложениях. НЗ контакт из AgNi с позолотой 0.15 мкм обеспечивает низкое сопротивление и высокую коррозионную стойкость, что подходит для маломощных цепей. Переключающий контакт из AgNi с тестовой кнопкой позволяет легко проверять работоспособность реле без необходимости его демонтажа. Переключающий контакт из AgNi с позолотой 0.15 мкм обеспечивает надежное соединение и низкое контактное сопротивление, что важно для точных и чувствительных приложений. Нормально замкнутый (НЗ) контакт размыкается при активации реле, что используется в схемах, требующих замкнутого состояния в неактивном режиме. НО контакт с транзистором обеспечивает высокую скорость переключения и низкое энергопотребление, что подходит для цифровых схем. НО контакт из AgSnO обладает хорошей износостойкостью и устойчивостью к искрообразованию, подходя для высоких токов. Переключающийся контакт из AgNi с тестовой кнопкой позволяет легко проверять состояние реле и его работоспособность. Переключающий контакт из AgSnO с позолотой 5 мкм обеспечивает высокую надежность и долговечность, особенно в условиях частого переключения. Переключающий контакт из AgNi с позолотой 5 мкм обладает низким контактным сопротивлением и высокой коррозионной стойкостью. Переключающийся контакт из AgNi с позолотой 5 мкм обеспечивает надежное и долговечное соединение, минимизируя износ и коррозию. Переключающий контакт из AgSnO обладает хорошей износостойкостью и устойчивостью к искрообразованию, что делает его подходящим для высоких токов. Переключающийся контакт из AgNi с позолотой 5 мкм и тестовой кнопкой позволяет легко проверять состояние реле и его работоспособность, обеспечивая при этом надежное соединение. Переключающий контакт из AgCdO обладает высокой износостойкостью и устойчивостью к искрообразованию, что делает его подходящим для высоких токов и частого переключения. НО контакт из AgNi с позолотой 0.15 мкм обеспечивает низкое сопротивление и высокую коррозионную стойкость, что подходит для маломощных цепей. НЗ контакт из AgSnO2 с дугогасительным магнитом и тестовой кнопкой обеспечивает высокую надежность и безопасность, особенно в условиях высоких токов и напряжений. НО контакт из AgSnO2 с дугогасительным магнитом и тестовой кнопкой обеспечивает высокую надежность и безопасность, особенно в условиях высоких токов и напряжений. НО контакт из AgSnO2 с дугогасительным магнитом и тестовой кнопкой обеспечивает высокую надежность и безопасность, особенно в условиях высоких токов и напряжений.

Количество фаз:

Количество фаз у реле указывает на количество электрических фаз, которые реле способно коммутировать. Это свойство важно при выборе реле для различных электрических систем, так как оно влияет на совместимость и правильность работы устройства в конкретной электрической сети. Однофазное реле предназначено для работы в однофазных электрических сетях. Оно используется в бытовых и некоторых промышленных приложениях, где требуется управление одной фазой. При выборе однофазного реле важно учитывать номинальное напряжение и ток. Трехфазное реле используется в трехфазных электрических сетях, которые распространены в промышленности и коммерческих зданиях. Такое реле обеспечивает равномерное распределение нагрузки между фазами и подходит для управления мощными электродвигателями и другими трехфазными устройствами. Реле с переключением между однофазным и трехфазным режимами позволяет использовать его как в однофазных, так и в трехфазных сетях. Это универсальное решение для систем, где может потребоваться гибкость в управлении разными типами нагрузок. Двухфазное реле используется в системах, где требуется управление двумя фазами. Такие реле могут быть полезны в специфических промышленных приложениях, где необходимо контролировать две отдельные фазы. Четырехфазное реле предназначено для специализированных систем, которые требуют управления четырьмя фазами. Эти реле находят применение в сложных промышленных установках и могут быть частью многофазных систем управления. Пятифазное реле используется в высокоспециализированных приложениях, где необходимо управление пятью фазами. Такие реле редко встречаются в стандартных электрических системах и применяются в уникальных промышленных процессах. Шестифазное реле предназначено для управления шестью фазами и используется в специфических промышленных и научных приложениях. Выбор такого реле должен быть обоснован требованиями конкретной системы. Семифазное реле применяется в уникальных системах, где требуется управление семью фазами. Это редкий тип реле, используемый в специализированных промышленных установках. Восьмифазное реле предназначено для управления восемью фазами и используется в высокоспециализированных промышленных и научных приложениях. Такие реле очень редки и применяются в уникальных системах управления.

Способ монтажа:

DIN-рейка

Способ монтажа реле определяет метод установки устройства в электрическую схему. Основные способы монтажа включают в себя: монтаж на DIN-рейку, монтаж на печатную плату (PCB), панельный монтаж и монтаж на разъем. Выбор способа монтажа влияет на удобство установки, замену, а также на надежность соединений. Для быстрого и легкого монтажа в распределительных шкафах рекомендуется использовать реле с креплением на DIN-рейку. Для компактных и интегрированных решений в электронных устройствах предпочтителен монтаж на печатную плату. Панельный монтаж подходит для установки реле на лицевые панели оборудования, где требуется доступ к элементам управления. Монтаж на разъем обеспечивает легкость замены и обслуживания реле. При выборе способа монтажа следует учитывать условия эксплуатации, необходимую частоту замен и удобство обслуживания.

Степень защиты:

IP20

Степень защиты реле обозначает уровень защиты устройства от проникновения твердых частиц и воды, что определяется международным стандартом IEC 60529. Значения степени защиты позволяют выбрать реле, подходящее для конкретных условий эксплуатации, обеспечивая надежность и долговечность устройства. IP20: Уровень защиты от твердых объектов диаметром более 12,5 мм и отсутствие защиты от воды. Рекомендуется для использования в сухих, пыленепроницаемых помещениях, где нет риска попадания воды. IP40: Защита от твердых объектов диаметром более 1 мм и отсутствие защиты от воды. Подходит для использования в помещениях с минимальным уровнем пыли и отсутствием влаги. IP66: Полная защита от пыли и сильных струй воды. Идеально подходит для использования в условиях с высокой запыленностью и возможным попаданием воды под давлением, например, на открытых площадках или в промышленных зонах. IP00: Отсутствие защиты от твердых объектов и воды. Используется только в строго контролируемых условиях, где исключен контакт с пылью и жидкостями, например, внутри закрытых корпусов или шкафов. IP67: Полная защита от пыли и временное погружение в воду на глубину до 1 метра. Рекомендуется для использования в условиях, где возможны кратковременные погружения в воду, например, в наружных установках или на производствах с влажной средой. IP65: Полная защита от пыли и защита от водяных струй низкого давления. Подходит для использования в условиях с умеренной запыленностью и возможным воздействием воды, например, в наружных установках или на производственных площадках. IP54: Ограниченная защита от пыли и защита от брызг воды с любого направления. Рекомендуется для использования в условиях, где присутствует умеренное количество пыли и вероятность попадания брызг воды, например, в производственных помещениях. IP30: Защита от твердых объектов диаметром более 2,5 мм и отсутствие защиты от воды. Подходит для использования в сухих, пыленепроницаемых помещениях с минимальным уровнем пыли. RT II: Специфическая степень защиты, обозначающая защиту от проникновения пыли и капель воды, равнозначная IP54. Рекомендуется для использования в условиях с умеренной запыленностью и возможным воздействием воды. IP50: Полная защита от пыли и отсутствие защиты от воды. Подходит для использования в сухих, пыленепроницаемых помещениях с высоким уровнем пыли.

Номинальный ток:

16 А

Номинальный ток — это максимальный ток, который реле может безопасно пропускать через свои контакты в течение длительного времени без перегрева или повреждения. Величина номинального тока указывается в амперах (А) и может быть различной для переменного (AC) и постоянного (DC) тока, например, AC/3 DC А. Выбор реле с подходящим номинальным током критически важен для обеспечения надежной работы устройства и предотвращения аварийных ситуаций. При замене реле следует выбирать модель с номинальным током, равным или превышающим ток нагрузки, чтобы обеспечить долговечность и безопасность системы.

Тип подключения:

Винтовое

Тип подключения определяет способ соединения реле с электрической цепью, что влияет на надежность, удобство монтажа и обслуживания устройства. Выбор типа подключения должен основываться на условиях эксплуатации, требуемой надежности и удобстве обслуживания. Разъемное соединение предполагает использование разъемов для быстрого и удобного подключения и отключения реле. Это упрощает замену и обслуживание устройства, но требует наличия соответствующих разъемов на других компонентах системы. Винтовое соединение обеспечивает надежное и прочное соединение проводов с реле. Оно подходит для применения в условиях вибрации и механических нагрузок, однако требует времени для монтажа и демонтажа, а также периодической проверки затяжки винтов. Плоский штекерный разъем позволяет быстро и легко подключать и отключать реле без использования инструментов. Это удобно для частого обслуживания и замены, но соединение может быть менее надежным в условиях вибрации. Присоединение печатной платы подразумевает монтаж реле непосредственно на печатную плату (PCB). Это обеспечивает компактность и надежность соединения, но требует точного соответствия контактных площадок на плате и реле. Оконечный тип подключения предполагает использование специальных оконечных устройств для подключения реле. Это может быть удобно для определенных типов систем, но требует наличия соответствующих оконечных устройств. Присоединение пружинным зажимом обеспечивает быстрое и надежное соединение без использования инструментов. Это удобно для частого подключения и отключения, но может быть менее надежным при длительной эксплуатации или в условиях вибрации. Штекерный разъем позволяет быстро и удобно подключать реле к системе. Это удобно для частого обслуживания и замены, однако требует наличия соответствующих ответных частей на других компонентах системы. Пайка обеспечивает надежное и долговечное соединение реле с проводами или печатной платой. Это соединение устойчиво к вибрациям и механическим нагрузкам, но требует времени и навыков для выполнения, а также специального оборудования. Клеммное присоединение предполагает использование клемм для подключения проводов к реле. Это обеспечивает надежное и прочное соединение, удобное для монтажа и обслуживания, но требует периодической проверки затяжки клемм. Присоединение ламелями под пайку предусматривает использование ламелей для пайки реле на печатную плату или провода. Это обеспечивает надежное и компактное соединение, но требует навыков пайки и соответствующего оборудования.

Коммутируемый ток:

16 А

Коммутируемый ток — это максимальный ток, который реле способно коммутировать без повреждений или снижения производительности. Он измеряется в амперах (А). Важно учитывать коммутируемый ток при выборе реле, чтобы избежать перегрузки и потенциального выхода из строя устройства. При замене реле рекомендуется выбирать модель с таким же или большим коммутируемым током, чтобы обеспечить надежную и безопасную работу системы.

Род тока включения:

Переменный ток (AC)

Род тока включения определяет тип электрического тока, который используется для активации реле. Это свойство важно для правильного выбора реле в зависимости от условий эксплуатации и требований системы. Постоянный ток (DC) - это тип тока, который течет в одном направлении и имеет постоянное значение. Реле, рассчитанные на включение постоянным током, обычно используются в системах с батарейным питанием или в приложениях, где требуется стабильное напряжение. Они обеспечивают надежную работу в условиях, где возможны колебания напряжения, и подходят для применения в автомобильной и телекоммуникационной технике. Переменный ток (AC) - это тип тока, который периодически меняет направление и величину. Реле для переменного тока широко используются в бытовой и промышленной электронике, где источники питания работают на переменном напряжении, например, в сетях 220/380 В. Эти реле должны быть устойчивы к синусоидальным колебаниям напряжения и частоты. Переменный ток (AC)/Постоянный ток (DC) - реле, способные работать как с переменным, так и с постоянным током. Это универсальные устройства, которые могут использоваться в различных условиях и системах, обеспечивая гибкость и удобство в эксплуатации. Такие реле особенно полезны в приложениях, где источники питания могут меняться или где требуется поддержка обоих типов тока.

Напряжение питания:

50-450

Напряжение питания реле указывает на допустимый диапазон напряжений, при котором реле может корректно функционировать. Оно измеряется в вольтах постоянного тока (В DC) и может иметь допустимое отклонение, например, ± 10 % или ± 20 %. Важно выбирать реле с напряжением питания, соответствующим характеристикам вашей системы, чтобы обеспечить надежную работу устройства и избежать повреждений. При замене реле необходимо убедиться, что новое устройство имеет аналогичное или совместимое напряжение питания.

Со съемными клеммами:

Нет

Свойство "Со съемными клеммами" в рубрике "Реле" указывает на возможность замены или удаления клемм, к которым подключаются проводники. Наличие съемных клемм может существенно облегчить процесс установки, обслуживания и замены реле, особенно в условиях ограниченного пространства или при необходимости частых изменений конфигурации подключения. Значение "Нет" означает, что реле не оснащено съемными клеммами. В таком случае все подключения выполняются непосредственно к фиксированным клеммам реле. Это может потребовать больше времени и усилий при установке и замене реле, так как потребуется отключение и повторное подключение всех проводников. Рекомендуется выбирать реле без съемных клемм для стационарных установок, где изменение конфигурации подключения происходит редко. Значение "Да" означает, что реле оснащено съемными клеммами. Это позволяет легко заменять реле без необходимости переподключения проводников, что упрощает обслуживание и сокращает время простоя системы. Съемные клеммы особенно полезны в условиях, где требуется частое обслуживание или замена реле, а также в системах с ограниченным доступом к точкам подключения. Рекомендуется выбирать реле с съемными клеммами для систем с высокой частотой обслуживания или в условиях ограниченного пространства.

Количество контактов:

Количество контактов в реле определяет число независимых электрических цепей, которые могут быть замкнуты или разомкнуты при его срабатывании. Это свойство критично для выбора реле, так как от него зависит возможность управления несколькими цепями одновременно и сложность коммутации. Реле с одним контактом (SPST) обычно используется для простых задач, таких как включение и выключение одной цепи. Оно подходит для базовых приложений, где требуется минимальная коммутация. Реле с двумя контактами (DPST) позволяет управлять двумя независимыми цепями одновременно. Это удобно для задач, где необходимо одновременно включать или отключать два устройства или две части одной системы. Реле с тремя контактами (3PST) может управлять тремя цепями. Оно используется в более сложных системах, где требуется коммутация нескольких цепей одновременно, например, в системах автоматизации. Реле с четырьмя контактами (4PST) предоставляет возможность коммутации четырех независимых цепей. Это полезно в сложных устройствах, где требуется управление несколькими компонентами одновременно. Реле с пятью контактами (5PST) позволяет управлять пятью цепями. Оно используется в системах с высокой степенью интеграции, где необходимо контролировать множество независимых цепей. Реле с шестью контактами (6PST) обеспечивает коммутацию шести цепей. Применяется в сложных автоматизированных системах, требующих управления несколькими процессами одновременно. Реле с восемью контактами (8PST) предназначено для управления восемью цепями. Это решение для высокоинтегрированных систем, где необходимо одновременное управление множеством компонентов. Реле с десятью контактами (10PST) используется в системах с высокой плотностью коммутации, где требуется управление десятью независимыми цепями. Это позволяет значительно упростить схему управления. Реле с четырнадцатью контактами (14PST) предоставляет возможность коммутации четырнадцати цепей. Это необходимо в сложных и многофункциональных системах, требующих управления большим количеством процессов. Реле с шестьюдесятью четырьмя контактами (64PST) используется в специализированных и высокоинтегрированных системах, где требуется управление множеством независимых цепей. Это редкое и высокоспециализированное решение для сложных задач.

Количество модулей DIN:

Количество модулей DIN указывает на ширину реле в стандартных единицах DIN-модулей, что определяет его совместимость с монтажными рейками и распределительными щитами. Это свойство важно при выборе реле для установки в электрические шкафы и распределительные устройства, обеспечивая правильное размещение и подключение оборудования. Реле шириной в один модуль DIN занимает минимальное пространство на монтажной рейке. Подходит для использования в системах, где важна компактность и экономия места. Реле шириной в два модуля DIN требует больше места, но может предложить дополнительные функции или повышенную мощность. Рекомендуется для систем, где необходимо большее количество контактов или дополнительная защита. Реле шириной в три модуля DIN предоставляет больше возможностей для подключения и управления, что делает его подходящим для более сложных систем автоматизации и управления. Реле шириной в четыре модуля DIN обеспечивает ещё большее количество функциональных возможностей и контактов, что делает его идеальным для крупных систем с высокой нагрузкой. Реле шириной в шесть модулей DIN используется в крупных системах, требующих значительного количества подключений и функций. Подходит для промышленных приложений с высокими требованиями к управлению и защите. Реле шириной в девять модулей DIN занимает значительное пространство и обеспечивает максимальные возможности подключения и управления. Рекомендуется для самых крупных и сложных систем автоматизации. Реле шириной в 1.5 модуля DIN предлагает компромисс между компактностью и функциональностью, подходя для систем, где требуется немного больше возможностей, чем у стандартного одного модуля. Реле шириной в 2.5 модуля DIN предоставляет дополнительное пространство для подключения и функций, оставаясь при этом достаточно компактным для умеренных систем автоматизации. Реле шириной в пять модулей DIN балансирует между компактностью и функциональностью, предлагая значительное количество возможностей для подключения и управления. Реле шириной в 4.5 модуля DIN обеспечивает промежуточный вариант между четырьмя и пятью модулями, предлагая дополнительные возможности при сохранении относительной компактности.

Нормативный документ:

ТУ BY 590618749.027-2017

Нормативный документ - это стандарт или технический регламент, которому соответствует реле. Он определяет требования к конструкции, функционированию и безопасности устройства, обеспечивая его надежность и совместимость с другими компонентами системы. EN 61810-1, EN 61810-2, EN 61810-7 - это стандарты, определяющие общие требования, испытания и методы измерений для электромеханических реле. Соответствие этим стандартам гарантирует высокую надежность и безопасность реле, а также его соответствие международным нормам. Рекомендуется выбирать реле, соответствующие этим стандартам, для обеспечения стабильной работы в различных условиях эксплуатации. EN 60669-1, EN 60669-2-2 - стандарты, охватывающие требования к переключателям и реле для бытового и аналогичного применения. Они обеспечивают безопасность и надежность устройств в бытовых электрических установках. Рекомендуются для использования в жилых и коммерческих зданиях. EN 60669-1, EN 60669-2-1 - это стандарты, которые описывают требования к переключателям и реле для бытового и аналогичного применения, включая автоматические переключатели. Эти стандарты обеспечивают безопасность и надежность в бытовых электрических установках. Рекомендуются для использования в жилых и коммерческих зданиях. EN 61810-3 - стандарт, определяющий требования к реле для защиты и контроля в промышленных установках. Соответствие этому стандарту обеспечивает высокую надежность и долговечность реле в условиях промышленной эксплуатации. Рекомендуется для использования в промышленных автоматизированных системах. EN 61812-1 - стандарт, устанавливающий требования к реле времени и таймерам. Соответствие этому стандарту гарантирует точность и надежность работы устройств, что особенно важно для процессов, требующих точного управления временем. Рекомендуется для применения в системах автоматизации и управления. EN 50178 - стандарт, определяющий требования к электронным устройствам для использования в силовых установках. Соответствие этому стандарту гарантирует безопасность и надежность работы реле в высоковольтных и силовых цепях. Рекомендуется для применения в энергетике и промышленности. 2014/30 EU, 2014/35 EU - это директивы Европейского Союза, касающиеся электромагнитной совместимости (EMC) и низковольтного оборудования (LVD). Соответствие этим директивам гарантирует, что реле не создают электромагнитных помех и безопасны для эксплуатации в низковольтных системах. Рекомендуется для использования в странах ЕС. ТУ BY 590618749.027-2017 - технические условия, разработанные для реле на территории Республики Беларусь. Они определяют требования к качеству, надежности и безопасности устройств в соответствии с национальными стандартами. Рекомендуется для использования в Беларуси. ТР ТС 004/2011 - технический регламент Таможенного союза, устанавливающий требования к безопасности низковольтного оборудования. Соответствие этому регламенту гарантирует безопасность и надежность реле в странах Таможенного союза. Рекомендуется для использования в странах ЕАЭС. ТУ BY 590618749.018-2013 - технические условия, разработанные для реле на территории Республики Беларусь. Они определяют требования к качеству, надежности и безопасности устройств в соответствии с национальными стандартами. Рекомендуется для использования в Беларуси.

Количество НЗ контактов:

Количество НЗ контактов (нормально замкнутых контактов) в реле указывает на количество контактов, которые находятся в замкнутом состоянии, когда реле неактивно. Это свойство важно для определения схемы подключения и функциональности реле в различных электрических цепях. Нормально замкнутые контакты используются для поддержания цепи замкнутой до тех пор, пока реле не активируется, что размыкает контакт и разрывает цепь. Реле с нулевым количеством НЗ контактов не имеет нормально замкнутых контактов, что означает, что оно не может поддерживать цепь замкнутой в неактивном состоянии. Это подходит для схем, где требуется только нормально разомкнутые контакты. Реле с одним НЗ контактом имеет один нормально замкнутый контакт, который размыкается при активации реле. Это полезно для простых схем, где требуется размыкание одной цепи при срабатывании реле. Реле с двумя НЗ контактами имеет два нормально замкнутых контакта. Это позволяет управлять двумя независимыми цепями, размыкая их при активации реле. Такое реле подходит для более сложных схем управления. Реле с тремя НЗ контактами имеет три нормально замкнутых контакта, что позволяет размыкать три независимые цепи при активации реле. Это полезно в более сложных системах, требующих многоканального управления. Реле с четырьмя НЗ контактами имеет четыре нормально замкнутых контакта, что позволяет размыкать четыре независимые цепи при активации реле. Это подходит для сложных систем с множеством управляющих цепей. Реле с пятью НЗ контактами имеет пять нормально замкнутых контактов, что позволяет размыкать пять независимых цепей при активации реле. Это используется в системах с высокими требованиями к управлению множеством цепей. Реле с шестью НЗ контактами имеет шесть нормально замкнутых контактов, что позволяет размыкать шесть независимых цепей при активации реле. Это подходит для очень сложных систем управления. Реле с восемью НЗ контактами имеет восемь нормально замкнутых контактов, что позволяет размыкать восемь независимых цепей при активации реле. Это используется в самых сложных системах с множеством управляющих цепей.

Количество НО контактов:

Количество НО (нормально открытых) контактов у реле указывает, сколько независимых электрических цепей может быть замкнуто при срабатывании реле. НО контакты остаются разомкнутыми в нормальном состоянии и замыкаются при активации реле, что позволяет управлять подключением нагрузки к источнику питания. Реле без НО контактов не может замыкать цепи при активации и используется в специфических приложениях, где нужны только нормально замкнутые (НЗ) контакты или другие функции. Реле с одним НО контактом подходит для простых задач, где требуется управление одной цепью, например, включение или выключение одного устройства. Реле с двумя НО контактами позволяет управлять двумя независимыми цепями, что полезно для более сложных задач автоматизации с несколькими нагрузками. Реле с тремя НО контактами обеспечивает возможность управления тремя независимыми цепями, что увеличивает его гибкость в сложных схемах. Реле с четырьмя НО контактами подходит для управления множественными цепями в системах автоматизации, где требуется высокая степень контроля. Реле с пятью НО контактами используется в сложных системах, требующих управления несколькими независимыми цепями одновременно, обеспечивая большую функциональность. Реле с шестью НО контактами предназначено для высокоинтегрированных систем, где необходимо управлять большим количеством цепей. Реле с семью НО контактами используется в специализированных приложениях, где требуется управление семью независимыми цепями, часто в промышленных автоматизированных системах. Реле с восемью НО контактами идеально подходит для сложных систем управления и автоматизации, где требуется высокий уровень контроля над множественными цепями. Реле с пятнадцатью НО контактами предназначено для высокоинтегрированных и сложных систем, где необходимо управление большим количеством независимых цепей, обеспечивая максимальную гибкость и контроль.

Климатическое исполнение:

УХЛ4

Климатическое исполнение реле определяет условия окружающей среды, в которых устройство может работать без снижения своих характеристик и надежности. Это свойство учитывает такие факторы, как температура, влажность, запыленность и наличие агрессивных веществ. Выбор соответствующего климатического исполнения важен для обеспечения долговечности и правильной работы реле в конкретных условиях эксплуатации. УХЛ4: Предназначено для эксплуатации в умеренном и холодном климате в помещениях с искусственно регулируемыми климатическими условиями. Рекомендуется для использования в отапливаемых или кондиционируемых помещениях, где температура не опускается ниже -10°C и не поднимается выше +40°C. УХЛ3: Разработано для работы в умеренном и холодном климате, в помещениях без искусственного регулирования климатических условий. Подходит для неотапливаемых помещений, где температура может колебаться от -40°C до +40°C. О1/О4: Обозначает оборудование для эксплуатации на открытом воздухе в районах с умеренным климатом (О1) и в условиях холодного климата (О4). Рекомендуется для наружного монтажа, где температура может варьироваться от -40°C до +40°C для О1 и от -60°C до +40°C для О4. УХЛ1: Подходит для эксплуатации в умеренном и холодном климате, в помещениях с искусственно регулируемыми климатическими условиями. Оптимально для использования в отапливаемых зданиях, где температура не опускается ниже -10°C и не поднимается выше +40°C. У1/УХЛ1/УХЛ3: Универсальное исполнение, подходящее для использования в различных климатических условиях. У1 предназначено для умеренного климата, УХЛ1 для умеренного и холодного климата в контролируемых условиях, УХЛ3 для неотапливаемых помещений в умеренном и холодном климате. Это исполнение обеспечивает гибкость и широкие возможности применения. У1: Предназначено для эксплуатации в умеренном климате, в помещениях с искусственно регулируемыми климатическими условиями. Рекомендуется для использования в отапливаемых или кондиционируемых помещениях, где температура не опускается ниже -10°C и не поднимается выше +40°C. УХЛ3.1: Разработано для работы в умеренном и холодном климате в помещениях с ограниченным контролем климатических условий. Подходит для использования в неотапливаемых помещениях, где температура может колебаться от -40°C до +40°C, но с дополнительными требованиями к влажности и запыленности. М1/О5: Оборудование для эксплуатации в морском климате (М1) и на открытом воздухе в условиях холодного климата (О5). М1 используется на морских судах и прибрежных сооружениях, где температура варьируется от -30°C до +45°C, О5 предназначено для холодного климата с температурой от -60°C до +40°C. У2.1: Подходит для эксплуатации в умеренном климате в условиях повышенной влажности. Рекомендуется для использования в помещениях с высокой влажностью, таких как подвалы или промышленные объекты, где температура не опускается ниже -10°C и не поднимается выше +35°C. ХЛ1: Предназначено для эксплуатации в холодном климате в помещениях с искусственно регулируемыми климатическими условиями. Рекомендуется для использования в отапливаемых помещениях, где температура не опускается ниже -60°C и не поднимается выше +40°C.

Мин. задержка на включение:

4 с

Свойство "Мин. задержка на включение" указывает минимальное время в секундах, которое должно пройти после подачи сигнала на реле до его активации. Это свойство важно для настройки времени реакции реле в различных приложениях, обеспечивая защиту от ложных срабатываний и оптимизацию работы системы. Задержка 0.5 секунды позволяет реле быстро реагировать на изменения, что подходит для систем, где требуется быстрая реакция, но есть необходимость в небольшой задержке для исключения кратковременных помех. Задержка 0.2 секунды обеспечивает еще более быструю реакцию реле, что полезно в высокоскоростных системах управления, где минимизация задержки критична для производительности. Задержка 0.1 секунды предназначена для ситуаций, где требуется почти мгновенная реакция реле, например, в высокочастотных системах или при необходимости минимизации времени простоя. Задержка 5 секунд используется в системах, где требуется значительное время для стабилизации перед активацией реле, что может быть полезно для предотвращения ложных срабатываний в условиях нестабильного сигнала. Задержка 60 секунд применяется в специфических сценариях, где требуется длительное время для подготовки системы перед активацией реле, например, в сложных процессах или при необходимости тщательной проверки условий перед запуском. Задержка 1.5 секунды подходит для систем, где необходима умеренная задержка для стабилизации и защиты от кратковременных помех, обеспечивая баланс между скоростью реакции и надежностью. Задержка 0.3 секунды обеспечивает быструю, но не мгновенную реакцию реле, что полезно в системах с быстрыми, но не критичными по времени процессами. Задержка 2 секунды используется в системах, где требуется дополнительное время для стабилизации перед активацией реле, обеспечивая надежность работы при умеренной скорости реакции. Задержка 10 секунд подходит для систем, где требуется значительное время для подготовки перед активацией реле, что может быть необходимо для сложных или многозадачных процессов. Задержка 1 секунда представляет собой компромисс между скоростью реакции и защитой от кратковременных помех, подходя для широкого спектра применений.

Тип напряжения управления:

AC (перемен.)

Тип напряжения управления указывает на вид электрического напряжения, который используется для управления реле. Это свойство важно для правильного выбора реле в зависимости от условий эксплуатации и требований системы, в которой оно будет использоваться. Переменный (AC) — Реле, управляемые переменным током, используются в системах, где напряжение меняет свою полярность с определенной частотой (обычно 50 или 60 Гц). Они часто применяются в бытовых и промышленных сетях электроснабжения. При выборе реле с таким типом напряжения управления необходимо учитывать частоту и амплитуду переменного напряжения. Переменный/Постоянный (AC/DC) — Эти реле могут работать как с переменным, так и с постоянным током. Это универсальные устройства, которые подходят для различных применений, обеспечивая гибкость в проектировании систем. Рекомендуется использовать такие реле в системах, где возможны изменения типа питания или требуется универсальность. Постоянный (DC) — Реле, управляемые постоянным током, предназначены для систем, где напряжение имеет постоянную полярность. Они широко используются в автомобильной электронике, телекоммуникациях и других областях, где стабильность и предсказуемость напряжения критичны. При выборе такого реле важно учитывать номинальное напряжение и ток управления.

Макс. задержка на включение:

360 с

Максимальная задержка на включение реле определяет максимальное время, которое требуется реле для перехода из состояния покоя в состояние замыкания цепи после подачи управляющего сигнала. Это свойство критически важно для приложений, где точность и время реакции имеют первостепенное значение, таких как системы автоматизации, защиты и управления. Значение задержки 600 секунд указывает на то, что реле может максимально задерживать включение на 10 минут. Это подходит для приложений, где требуется значительная задержка для предотвращения частых переключений или для систем с длительным временем прогрева. Значение задержки 0.2 секунды означает очень быструю реакцию реле, что подходит для систем, где требуется мгновенное включение, таких как аварийные системы или устройства с высокой скоростью переключения. Значение задержки 30 секунд подходит для приложений, где требуется умеренная задержка, например, для защиты оборудования от кратковременных скачков напряжения или для систем с отложенным запуском. Значение задержки 0.5 секунды обеспечивает быструю, но не мгновенную реакцию реле, что может быть полезно в системах, где требуется небольшая задержка для стабилизации сигнала или предотвращения ложных срабатываний. Значение задержки 10 секунд подходит для систем, где требуется значительная, но не чрезмерная задержка, например, для постепенного включения оборудования или для предотвращения частых переключений в системах с переменной нагрузкой. Значение задержки 5 секунд подходит для приложений, где требуется умеренная задержка, например, для защиты от кратковременных помех или для систем с контролируемым запуском. Значение задержки 2 секунды указывает на быструю реакцию реле, что подходит для систем, где требуется быстрая, но не мгновенная реакция, например, для стабилизации сигнала или временной задержки в автоматизированных системах. Значение задержки 1 секунда обеспечивает быструю реакцию реле, подходящую для большинства стандартных приложений, где требуется быстрая, но не мгновенная реакция, например, в системах управления освещением или бытовых приборах. Значение задержки 60 секунд подходит для приложений, где требуется значительная задержка, например, для систем с отложенным запуском или для предотвращения частых переключений в системах с длительным временем прогрева. Значение задержки 100 секунд подходит для приложений, где требуется значительная задержка, например, для систем с отложенным запуском или для предотвращения частых переключений в системах с длительным временем прогрева.

Род тока катушки управления:

Переменный (AC)

Род тока катушки управления определяет тип электрического тока, который используется для питания катушки реле, влияя на его работу и совместимость с другими элементами системы. Переменный ток (AC) характеризуется периодическим изменением направления тока и напряжения. Реле с катушкой управления на переменном токе часто используется в бытовых и промышленных сетях, где стандартное напряжение составляет 110 В или 220 В. Они могут быть подвержены тепловым потерям и шуму, поэтому важно учитывать рабочую частоту и напряжение сети при выборе реле. Постоянный ток (DC) характеризуется постоянным направлением тока и стабильным напряжением. Реле с катушкой управления на постоянном токе обычно применяется в системах с аккумуляторным питанием, автомобильной электронике и других приложениях, где требуется стабильность и низкий уровень шума. Важно учитывать полярность подключения и номинальное напряжение катушки для корректной работы устройства. Реле с катушкой управления, поддерживающей как переменный, так и постоянный ток (AC/DC), является универсальным решением. Оно может работать в различных электрических сетях, обеспечивая гибкость и удобство в применении. Такие реле подходят для использования в условиях, где возможны изменения рода тока или требуется универсальность. Однако следует внимательно проверять технические характеристики и совместимость с конкретной системой.

Диапазон рабочих температур:

от -25 до +50

Диапазон рабочих температур реле указывает на температурные пределы, в которых устройство может функционировать корректно и надежно. Этот параметр критически важен для обеспечения стабильной работы реле в различных климатических условиях и при разных температурных режимах эксплуатации. Неправильный выбор диапазона рабочих температур может привести к сбоям в работе реле, сокращению его срока службы или полному выходу из строя. При выборе реле следует учитывать условия эксплуатации и выбирать устройства с диапазоном рабочих температур, соответствующим предполагаемым условиям. В случае замены реле необходимо удостовериться, что новое реле имеет такой же или более широкий диапазон рабочих температур, чтобы избежать потенциальных проблем в работе оборудования.

Макс. задержка на отключение:

15 с

Максимальная задержка на отключение — это время, которое проходит от момента подачи команды на отключение реле до фактического разрыва контактов. Это свойство важно для точного управления и синхронизации работы различных компонентов электрических систем. Оптимальный выбор значения задержки зависит от требований к быстродействию и устойчивости системы. Значение 30 с означает, что реле разорвет контакт через 30 секунд после подачи команды на отключение. Это подходит для систем, где требуется значительное время для завершения процессов перед отключением, например, в системах с большими инерционными нагрузками. Значение 10 с указывает на 10-секундную задержку, что может быть оптимально для среднеинерционных систем, где необходимо некоторое время для безопасного завершения операций перед отключением. Значение 600 с (10 минут) предназначено для систем, где требуется очень длительное время для завершения процессов перед отключением. Это может быть критично для крупных промышленных установок или сложных технологических процессов. Значение 2 с подходит для систем с относительно быстрой реакцией, где необходима небольшая задержка для обеспечения стабильности перед отключением. Значение 0.5 с (полсекунды) указывает на минимальную задержку, что подходит для высокоскоростных систем, где требуется мгновенное отключение для предотвращения повреждений или аварийных ситуаций. Значение 0.6 с близко к минимальному и подходит для систем, где требуется очень быстрая реакция, но с небольшим дополнительным временем для стабилизации. Значение 2.66 с может быть выбрано для специализированных систем, требующих точной настройки времени отключения для оптимальной работы. Значение 60 с (1 минута) подходит для систем, где требуется значительное время для завершения процессов перед отключением, но не столь длительное, как в случае с 600 с. Значение 1.5 с является компромиссным вариантом, обеспечивающим достаточно быструю реакцию при сохранении некоторой задержки для стабильности системы. Значение 4 с может быть выбрано для систем, где требуется умеренное время для завершения процессов перед отключением, обеспечивая баланс между быстродействием и стабильностью.

С съемными клеммами, зажимами:

Нет

Съемные клеммы и зажимы в реле позволяют легко подключать и отключать проводники, обеспечивая удобство монтажа и обслуживания. Это свойство особенно важно в условиях, где требуется частая замена или обслуживание реле. Реле без съемных клемм и зажимов требует более сложного монтажа и демонтажа, так как проводники подключаются напрямую к контактам реле. Это может увеличить время на установку и обслуживание, а также потребовать специальных инструментов. Рекомендуется для применений, где реле устанавливается на длительный срок и не предполагается частая замена. Реле с съемными клеммами и зажимами позволяет быстро и легко подключать и отключать проводники, что значительно упрощает монтаж и обслуживание. Это особенно полезно в системах, где реле часто заменяется или требуется регулярное техническое обслуживание. Рекомендуется для промышленных и коммерческих применений, где важна оперативность и удобство обслуживания.

Номинальное напряжение управления:

50-450 В

Номинальное напряжение управления — это электрическое напряжение, при котором реле предназначено работать оптимально и надежно. Оно измеряется в вольтах (В) и указывает на уровень напряжения, необходимый для активации реле. Номинальное напряжение управления влияет на корректность работы реле: при недостаточном напряжении реле может не сработать, а при избыточном — выйдет из строя. При выборе реле важно учитывать номинальное напряжение управления, чтобы оно соответствовало параметрам вашей системы. Замена реле на устройство с другим номинальным напряжением управления может привести к неправильной работе или повреждению оборудования.

Количество переключающих контактов:

Количество переключающих контактов указывает на число независимых электрических цепей, которые могут быть замкнуты или разомкнуты реле. Это важный параметр, определяющий функциональные возможности реле и его способность управлять различными нагрузками. Реле без переключающих контактов. Такое реле используется только для коммутации, не изменяя состояния цепи. Рекомендуется для простых задач, где не требуется переключение между состояниями. Одноконтактное реле. Имеет один переключающий контакт, позволяющий управлять одной цепью. Подходит для простых схем, где требуется управление одной нагрузкой. Двухконтактное реле. Имеет два независимых переключающих контакта, что позволяет управлять двумя отдельными цепями. Рекомендуется для более сложных схем, требующих управления несколькими нагрузками. Трехконтактное реле. Предоставляет три переключающих контакта, обеспечивая возможность управления тремя независимыми цепями. Идеально для систем, где требуется высокая степень контроля над несколькими нагрузками. Четырехконтактное реле. Имеет четыре переключающих контакта, что позволяет управлять четырьмя независимыми цепями. Используется в сложных схемах с множеством управляемых нагрузок. Пятиконтактное реле. Обеспечивает пять переключающих контактов, позволяя управлять пятью независимыми цепями. Подходит для многофункциональных систем с высоким уровнем контроля. Шестиконтактное реле. Имеет шесть переключающих контактов, что дает возможность управления шестью независимыми цепями. Рекомендуется для очень сложных схем, требующих множественного управления. Семиконтактное реле. Обеспечивает семь переключающих контактов, позволяя управлять семью независимыми цепями. Используется в высоко интегрированных системах с множеством управляемых нагрузок. Восьмиконтактное реле. Имеет восемь переключающих контактов, что позволяет управлять восемью независимыми цепями. Подходит для самых сложных и многозадачных систем. Реле с половинным контактом. Особый тип реле, который может переключать одну цепь с двумя состояниями. Используется в специфических приложениях, где требуется гибкость в управлении одной нагрузкой с двумя различными состояниями.

Максимально допустимое время задержки:

1 с

Максимально допустимое время задержки - это максимальный промежуток времени, в течение которого реле может оставаться в состоянии задержки перед выполнением своей функции. Этот параметр важен для обеспечения точности и надежности работы реле, так как он определяет, насколько долго устройство может выдерживать задержку до срабатывания или переключения. Значение времени задержки измеряется в секундах (с). 10 секунд - это достаточно длительное время задержки, подходящее для приложений, где требуется значительное время для подготовки или проверки условий перед активацией реле. Рекомендуется для использования в системах, где необходимо предотвратить ложные срабатывания. 20 секунд - еще более длительное время задержки, которое может быть использовано в ситуациях, требующих дополнительного времени для стабилизации или проверки перед переключением реле. Подходит для сложных систем с длительным временем реакции. -99999 секунд - это некорректное значение и, вероятно, является ошибкой в данных. Рекомендуется проверить и исправить это значение, так как оно не может быть использовано в реальных приложениях. 5 секунд - умеренное время задержки, которое может быть применимо в большинстве стандартных приложений. Это значение обеспечивает баланс между быстротой реакции и достаточным временем для проверки условий. 600 секунд (10 минут) - экстремально длительное время задержки, используемое в специфических приложениях, где необходимо длительное ожидание перед выполнением действия. Рекомендуется для систем с очень медленными процессами или для предотвращения частых переключений. 4 секунды - немного меньшее время задержки, чем 5 секунд, подходит для приложений, где требуется чуть более быстрая реакция, но все еще необходима некоторая задержка для проверки условий. 7 секунд - промежуточное значение, которое может использоваться в системах, где требуется больше времени, чем 5 секунд, но меньше, чем 10 секунд. Подходит для приложений со средней скоростью реакции. 2 секунды - короткое время задержки, подходящее для систем, требующих быстрой реакции. Рекомендуется для использования в высокоскоростных приложениях, где длительные задержки могут быть критичными. 2.66 секунды - специфическое значение, которое может быть использовано в приложениях с требованием точного времени задержки. Подходит для систем, где необходима точная настройка времени реакции. 0.85 секунды - очень короткое время задержки, применимое в высокоскоростных системах, где требуется минимальная задержка для срабатывания реле. Рекомендуется для приложений, где каждая доля секунды имеет значение.

Минимальное регулируемое время задержки:

10 с

Минимальное регулируемое время задержки определяет минимальный интервал времени, который можно установить для задержки срабатывания реле. Этот параметр важен для точной настройки работы реле в различных системах автоматизации и управления. Выбор минимального времени задержки зависит от требований конкретного приложения и может существенно влиять на быстродействие и точность работы устройства. Минимальное время задержки 0.1 с позволяет реле быстро реагировать на изменения в системе, что полезно в приложениях, требующих высокой скорости отклика. Минимальное время задержки 0.5 с подходит для систем, где требуется небольшая задержка для стабилизации сигналов или предотвращения ложных срабатываний. Минимальное время задержки 1 с часто используется в системах, где требуется более значительная задержка для выполнения определённых процессов или предотвращения нежелательных срабатываний. Значение -99999 может указывать на ошибку или некорректное значение и требует проверки и корректировки параметров настройки реле. Минимальное время задержки 0.02 с обеспечивает крайне быструю реакцию реле, что необходимо в высокоскоростных автоматизированных системах. Минимальное время задержки 3 с подходит для приложений, где требуется значительное время задержки для выполнения определённых операций или процессов. Минимальное время задержки 2 с используется в системах, где необходима умеренная задержка для корректной работы устройства. Минимальное время задержки 0 с означает мгновенное срабатывание реле без какой-либо задержки, что может быть полезно в критически важных приложениях. Минимальное время задержки 0.2 с обеспечивает быструю, но не мгновенную реакцию реле, что может быть полезно для фильтрации коротких импульсов или шумов. Минимальное время задержки 4 с используется в ситуациях, требующих значительной задержки для выполнения сложных процессов или для обеспечения безопасности.

Количество переключающих (перекидных) контактов:

Количество переключающих (перекидных) контактов у реле указывает на количество независимых цепей, которые могут быть замкнуты или разомкнуты при срабатывании реле. Это свойство определяет функциональные возможности реле и его применение в различных электрических схемах. Реле с одним переключающим контактом (1) подходит для простых схем, где требуется управление одной цепью. Это базовый вариант, который часто используется в бытовых устройствах и простых контроллерах. Реле с двумя переключающими контактами (2) позволяет управлять двумя независимыми цепями. Это удобно для схем, где требуется одновременное переключение двух цепей, например, в системах освещения или сигнализации. Реле с тремя переключающими контактами (3) используется в более сложных схемах, где необходимо управлять тремя разными цепями. Это может быть полезно в промышленных контроллерах и автоматике. Реле с четырьмя переключающими контактами (4) предоставляет еще большую гибкость и позволяет управлять четырьмя независимыми цепями. Это часто используется в сложных системах управления и автоматизации. Значение "123456" не является стандартным и может указывать на реле с нестандартной конфигурацией контактов. Рекомендуется уточнить спецификацию у производителя для точного понимания возможностей такого реле. Значение "0.01" не соответствует стандартным параметрам количества переключающих контактов и, вероятно, является ошибкой. Рекомендуется перепроверить данные или обратиться к технической документации для уточнения.

Номин. напряжение питания цепи управления Us AC 50 Гц:

50 ... 450 В

Номинальное напряжение питания цепи управления Us AC 50 Гц указывает на стандартное значение переменного напряжения, необходимого для корректной работы цепи управления реле при частоте 50 Гц. Это напряжение определяет, при каком уровне электропитания реле будет функционировать оптимально. Важно выбирать реле с номинальным напряжением, соответствующим напряжению в вашей сети, чтобы обеспечить надежную и безопасную работу устройства. При замене реле убедитесь, что новое устройство имеет тот же номинальный уровень напряжения, чтобы избежать проблем с совместимостью и возможных повреждений оборудования.

Номин. напряжение питания цепи управления Us AC 60 Гц:

230 В

Номинальное напряжение питания цепи управления Us AC 60 Гц указывает на стандартное напряжение переменного тока с частотой 60 Гц, необходимое для корректной работы реле. Это значение важно для обеспечения надежной и стабильной работы устройства, так как отклонения от указанного напряжения могут привести к неправильной работе или повреждению реле. При выборе и замене реле рекомендуется строго соблюдать указанное номинальное напряжение, чтобы избежать потенциальных неисправностей и продлить срок службы устройства.

Максимально допустимое время задержки срабатывания без выдержки:

.3 с

Максимально допустимое время задержки срабатывания без выдержки - это временной интервал, в течение которого реле должно сработать после подачи управляющего сигнала, без учета дополнительной выдержки времени. Это свойство критически важно для точного и своевременного управления подключенными устройствами. Значение -99999 с неограниченным интервалом задержки указывает на неисправность или некорректную настройку реле, что может привести к непредсказуемому поведению системы. Рекомендуется незамедлительно проверить и заменить такое реле. Значение 600 с означает, что реле может срабатывать с задержкой до 10 минут. Это подходит для систем, где допустимы значительные задержки, например, в некоторых промышленных процессах. Значение 0.2 с указывает на высокую скорость срабатывания реле, что идеально для приложений, требующих быстрой реакции, таких как системы безопасности и аварийные выключатели. Значение 7 с подходит для процессов, где допустима умеренная задержка, например, в системах вентиляции и кондиционирования. Значение 10 с аналогично значению 600 с, но с меньшей задержкой, что делает его подходящим для менее критичных промышленных процессов. Значение 0.1 с является чрезвычайно быстрым и подходит для высокоскоростных автоматизированных систем, где минимальная задержка имеет решающее значение. Значение 1 с универсально и подходит для большинства стандартных приложений, где требуется баланс между скоростью и надежностью. Значение 20 с применяется в системах, где допустимы большие задержки, например, в некоторых автоматизированных производственных линиях. Значение 0.03 с указывает на очень высокую скорость срабатывания, что необходимо для критически важных систем, таких как системы аварийного отключения. Значение 1.33 с также является универсальным и может использоваться в системах с умеренными требованиями к скорости срабатывания.

Минимальное регулируемое время задержки срабатывания без выдержки:

.1 с

Минимальное регулируемое время задержки срабатывания без выдержки указывает на кратчайший интервал времени, который можно установить для задержки срабатывания реле без учета выдержки. Это свойство важно для настройки точного времени реакции реле в различных приложениях, таких как автоматизация процессов, управление оборудованием и системами безопасности. Значение 0.5 с означает, что реле может быть настроено на минимальную задержку срабатывания в полсекунды. Это значение подходит для приложений, где требуется быстрая, но не мгновенная реакция. Значение 0.1 с указывает на возможность настройки реле на минимальную задержку срабатывания в одну десятую секунды. Это значение подходит для приложений, где требуется очень быстрая реакция. Значение 5 с означает, что минимальная задержка срабатывания реле может быть установлена на пять секунд. Это значение подходит для приложений, где требуется значительная задержка перед срабатыванием. Значение -99999 с указывает на отсутствие возможности настройки минимального времени задержки срабатывания для данного реле или на ошибочное значение. Рекомендуется уточнить у производителя или в документации. Значение 2 с означает возможность настройки реле на минимальную задержку срабатывания в две секунды. Это значение подходит для приложений, где требуется умеренная задержка. Значение 0 с указывает на отсутствие задержки срабатывания. Реле будет срабатывать мгновенно, что важно для приложений, требующих немедленного отклика. Значение 0.9 с означает возможность настройки реле на минимальную задержку срабатывания в девять десятых секунды. Это значение подходит для приложений, где требуется быстрая, но не мгновенная реакция. Значение 0.2 с указывает на возможность настройки реле на минимальную задержку срабатывания в две десятых секунды. Это значение подходит для приложений, где требуется очень быстрая реакция. Значение 12 с означает, что минимальная задержка срабатывания реле может быть установлена на двенадцать секунд. Это значение подходит для приложений, где требуется значительная задержка перед срабатыванием. Значение 0.08 с указывает на возможность настройки реле на минимальную задержку срабатывания в восемь сотых секунды. Это значение подходит для приложений, где требуется максимально быстрая реакция.

Номинальное напряжение питания цепи управления Us постоянного тока DC:

350 В

Номинальное напряжение питания цепи управления Us постоянного тока DC (в Вольтах) указывает на требуемое напряжение для корректной работы цепи управления реле. Это напряжение должно быть строго соблюдено для обеспечения надежного функционирования устройства. При выборе реле важно учитывать это значение, чтобы избежать повреждений или некорректной работы. В случае замены реле необходимо подбирать устройство с аналогичным номинальным напряжением питания цепи управления.

Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц:

50...450 В

Номинальное напряжение питания цепи управления Us переменного тока AC при 50 Гц указывает на стандартное напряжение, необходимое для корректной работы реле при частоте 50 Гц. Это значение измеряется в вольтах (В) и критически важно для обеспечения стабильной и надежной работы устройства. Неправильный выбор напряжения может привести к некорректной работе или повреждению реле. При замене реле следует строго соблюдать номинальные параметры напряжения, указанные производителем, чтобы избежать сбоев в работе системы управления.

Характеристики

Мин. задержка на отключение

0.1 с

Тип измеряемого напряжения

AC (перемен.)

Диапазон измерения напряжения

150-270 В

Диапазон измерения напряжения 1

150...210 В

Диапазон измерения напряжения 2

230...310 В

Тип электрического подключения

Винтовое соединение

Пороговое напряжение срабатывания

150...310 В

Диапазон измеряемого напряжения №1

150 ... 210 В

Диапазон измеряемого напряжения №2

240 ... 270 В

Род тока контролируемого напряжения

Переменный ток (AC)

Уровень напряжения при срабатывании

150 ... 270 В

Контроль мин. однофазного напряжения

Да

Контроль мин. трехфазного напряжения

Нет

Контроль макс. однофазного напряжения

Да

Контроль макс. трехфазного напряжения

Нет

Контроль мин. напряжения при постоян. токе

Нет

Контроль макс. напряжения при постоян. токе

Нет

Функция гистерезиса для однофазного напряжения

Да

Функция гистерезиса для трехфазного напряжения

Нет

Возможен контроль 1-фазного понижения напряжения

Да

Возможен контроль 3-фазного понижения напряжения

Нет

Функция гистерезиса для напряжения при постоян. токе

Нет

Сертификаты

TP004_013.01_00017

PDF

112.02.01.TR04.013.01.00016

JPG

112.02.01.TR04.013.01.00016_str2

JPG
