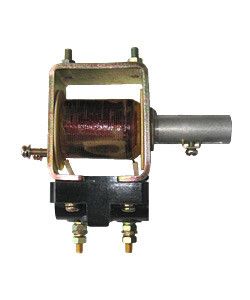

Реле максимального тока РЭО-401 2ТД УХЛ3 10А с блок-контактом Электротехник ET519683

Реле максимального тока РЭО-401 2ТД УХЛ3 10А с блок-контактом - устройство для автоматической защиты электродвигателей от перегрузок и коротких замыканий. Произведённое компанией Электротехник, модель et519683 рассчитана на работу в сложных климатических условиях и оснащена встроенным блок-контактом для сигнализации и управления.

Назначение и область применения

Реле максимального тока РЭО-401 2ТД УХЛ3 10А с блок-контактом защищает электродвигатели от повышения тока выше допустимых значений. Применяется в цепях с частотой 50 Гц для:

• Защиты двигателей постоянного тока;
• Обеспечения безопасности асинхронных двигателей с фазным ротором переменного тока;
• Автоматического отключения питания при аварийных режимах - например, заклинивании механизма или снижении напряжения.

Подходит для установки в распределительных щитах, на станках, конвейерах, насосных станциях и других объектах промышленной автоматизации.

Технические характеристики

• Номинальный ток срабатывания: 10 А
• Исполнение: УХЛ3 - умеренный и холодный климат, категория размещения 3 по ГОСТ 15150
• Количество полюсов: двухполюсное (2ТД)
• Конструктивная особенность: совмещены две электромагнитные системы реле и один блок-контакт на общей скобе
• Частота сети: 50 Гц
• Производитель: Электротехник
• Артикул: et519683

Устройство не имеет регулируемых порогов срабатывания - предельный ток задан жестко на уровне 10 А.

Совместимость и монтаж

Реле максимального тока РЭО-401 2ТД УХЛ3 10А с блок-контактом монтируется на DIN-рейку шириной 35 мм. Подключение проводов осуществляется через винтовые зажимы. Блок-контакт имеет одну пару контактов (НО/ЗА) - используется для передачи сигнала в цепь управления или световой индикации.

Не требует внешнего питания - работает за счет энергии протекающего тока. Для правильной работы необходимо обеспечить надёжную контактную группу между реле и силовым кабелем. Обязательно проверьте соответствие сечения провода и номинала тока (максимум 10 А).

Безопасность и стандарты

Реле соответствует требованиям ГОСТ 15150 по климатическому исполнению УХЛ3 - гарантирует работоспособность при температуре от −40 C до +40 C и повышенной влажности. Конструкция выполнена в соответствии с требованиями к электрооборудованию для промышленного применения. Нет сертификации по IEC, так как изделие ориентировано на внутренний рынок РФ и страны СНГ.

Преимущества

• Высокая механическая прочность благодаря общей скобе - компактная сборка исключает сдвиг элементов при вибрации;
• Встроенная система блок-контакта позволяет легко организовать сигнал тревоги без дополнительных модулей;
• Стандартное исполнение УХЛ3 делает реле пригодным для использования вне теплых помещений - на открытых площадках, в цехах с высокой запылённостью;
• Надёжная работа даже при длительных колебаниях нагрузки - оптимизированная электромагнитная система минимизирует ложные срабатывания.

Ограничения применения

• Не для защиты однофазных сетей ниже 10 А - минимальный рабочий ток не указан, возможны некорректные показания при малых нагрузках;
• Не поддерживает функцию самовозврата - после срабатывания требуется ручное восстановление;
• Отсутствуют настраиваемые параметры - нельзя изменить порог срабатывания, что ограничивает гибкость применения;
• Не рекомендовано использовать в средах с химически активными газами или масляными брызгами - материал корпуса не устойчив к агрессивному воздействию.

Примеры использования

• Щитовая защита двигателя питательного насоса на водозаборной станции;
• Автоматическое отключение конвейера при перегрузке по току;
• Защита привода шахтного лифта с асинхронным двигателем;
• Цепь управления вентилятором в сушильной камере с частыми пусками.

Практические советы

• Перед установкой проверьте реальный ток потребления оборудования - он должен быть близок к 10 А, чтобы реле эффективно выполняло свою задачу.
• При использовании в местах с вибрацией дополнительно закрепите реле РЭО-401 2ТД УХЛ3 10А с блок-контактом антивибрационными пластинами.
• Блок-контакт используйте для подключения индикатора “Сработала защита” - это ускоряет диагностику отказов.
• Не соединяйте несколько реле последовательно - каждый экземпляр et519683 рассчитан на самостоятельную работу в своей цепи.
• Проверяйте состояние контактов каждые 6–12 месяцев - окисление увеличивает переходное сопротивление и снижает чувствительность.
