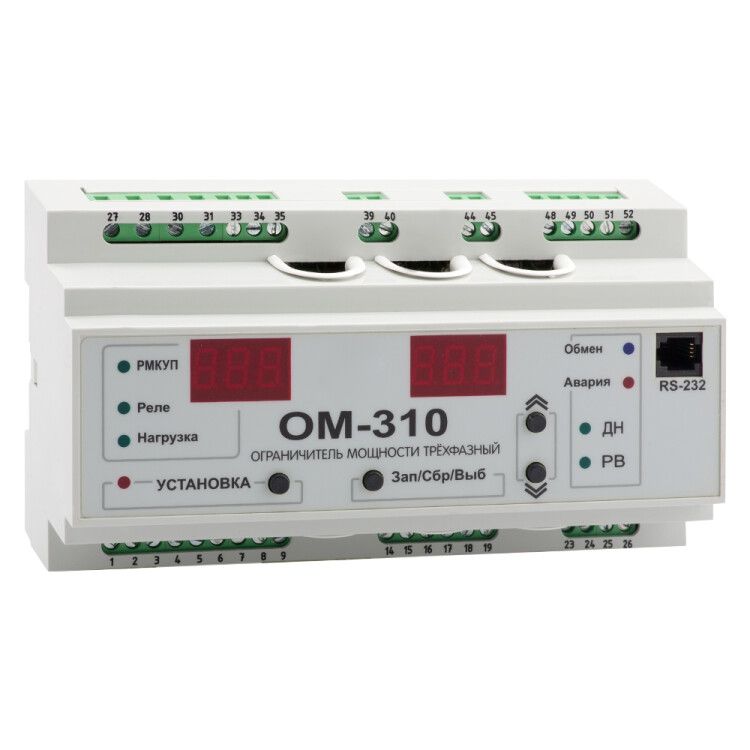

Реле мощности OptiDin ОМ-310-У3.1, УХЛ3.1.1 - трёхфазное устройство для контроля активной мощности и коэффициента мощности (cosφ) в сетях до 380 В. Применяется в системах автоматизации и защиты оборудования, установлено на DIN-рейку. Производитель - КЭАЗ, артикул 114076.

Назначение и область применения

Реле мощности OptiDin ОМ-310-У3.1, УХЛ3.1.1 контролирует уровень потребляемой мощности и коэффициент мощности (cosφ) в трёхфазных сетях. При превышении заданных порогов - отключает нагрузку через внешние контакторы. Подходит для защиты двигателей, нагревательных установок, конвейеров и другого оборудования, где важно предотвращать перегрузки или снижение эффективности из-за плохого cosφ.

Технические характеристики

• Количество фаз: 3
• Номинальное напряжение: 380 В
• Измеряемый ток: от 0,5 до 999 А
• Номинальный ток коммутируемых контактов: 8 А
• Частота сети: 45–65 Гц
• Регулируемый порог cosφ: от 0 до 1 (можно выставить любое значение, например, 0,85)
• Количество переключающих контактов: 3 (нормально замкнутые - НЗ)
• Тип подключения: винтовые зажимы
• Способ монтажа: на DIN-рейку шириной 35 мм
• Габариты: 9 модулей DIN
• Степень защиты: IP40 (защита от предметов больше 1 мм, но не от воды и пыли)
• Климатическое исполнение: У3.1 - для работы в помещениях с умеренным климатом, без агрессивной среды
• Тип управления: переменный ток (AC)
• Нормативный документ: ТУ 3425-001-71386598-2005

Совместимость и монтаж

Реле мощности OptiDin ОМ-310-У3.1, УХЛ3.1.1 монтируется на стандартную DIN-рейку. Для подключения используются винтовые клеммы - провода зачищаются на 8–10 мм. Токовые входы рассчитаны на прямое подключение к шинам или кабелям сечением до 25 мм2. Выходные контакты (3×НО) предназначены для управления внешними контактными аппаратами - например, магнитным пускателем. Само реле питается от сети, дополнительного источника не требуется.

Безопасность и стандарты

Реле соответствует требованиям ТУ 3425-001-71386598-2005. Защита IP40 исключает доступ твердых частиц размером более 1 мм, но не обеспечивает герметичность - не применяйте во влажных, запыленных или открытых местах. Максимальный ток коммутации - 8 А, что допускает управление нагрузками до 3,5 кВт при 380 В. Перегрузки по току или напряжению выходят за рамки возможностей устройства - используйте совместно с автоматическими выключателями.

Преимущества

• Широкий диапазон измерений тока - от 0,5 до 999 А - позволяет использовать одно реле для различных типов нагрузок
• Настройка cosφ от 0 до 1 даёт гибкий контроль энергоэффективности - особенно актуально для объектов с большими емкостными или индуктивными нагрузками
• Модульный формат (9 модулей) экономит место в щите
• Простая калибровка: пороги устанавливаются поворотом регуляторов без программирования
• Произведено КЭАЗ - проверенный производитель с длительным опытом в промышленном оборудовании

Ограничения применения

• Не работает в условиях повышенной влажности, пыли, агрессивных паров - степень защиты IP40 недостаточна для таких сред
• Не предназначен для прямого коммутации силовой нагрузки - требует внешнего контактора
• Не имеет функций учёта энергии, температурной компенсации или связи с системами SCADA
• Не поддерживает постоянный ток - только переменный AC
• Климатическое исполнение У3.1 ограничивает применение в холодных необогреваемых помещениях или на улице

Примеры использования

• Защита насосных станций от перегрузки при закупорке труб
• Контроль cosφ в цехах с большим количеством сварочных аппаратов
• Автоматическое отключение печей при снижении КПД из-за старения ТЭНов
• Обеспечение нормативного уровня cosφ в распределительных пунктах для избежания штрафов энергосбыта

Практические советы

• Перед установкой проверьте соответствие максимального тока нагрузки диапазону 0,5–999 А - при малых токах ниже 0,5 А точность снижается
• При настройке cosφ начинайте с значения 0,8–0,9; слишком высокий порог (например, 0,98) может вызывать ложные отключения
• Подключайте токовые цепи строго по фазам - перепутанные провода приведут к некорректному измерению
• Используйте реле совместно с автоматическим выключателем на 10–16 А - для защиты самого реле от аварийных токов
• Проверяйте надёжность затяжки винтов после первого включения - термические циклы могут ослабить контакт
• Артикул 114076 - единственный вариант этой модели в линейке OptiDin; аналогов с такими же параметрами у других производителей нет
