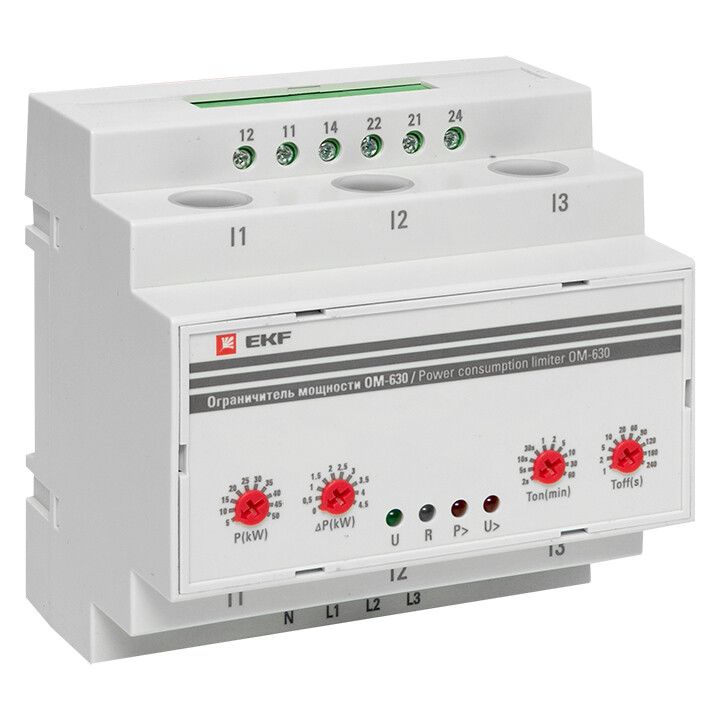

Ограничитель мощности 3-фазный ОМ-630 PROxima | rel-pl-630 EKF

Ограничитель мощности 3-фазный ОМ-630 от EKF предназначен для защиты электрооборудования от превышения установленного уровня потребляемой мощности в трёхфазных сетях. Устройство обеспечивает автоматическое отключение нагрузки при аварийных ситуациях, снижая риск повреждения техники и предотвращая перегрузки. Артикул rel-pl-630 соответствует серии EKF PROxima.

Назначение и область применения

Ограничитель мощности 3-фазный ОМ-630 используется для контроля и ограничения активной мощности в трёхфазных электросетях. Он отключает питание оборудования, когда потребляемая мощность превышает заданный пользователем порог. Применяется в системах с высокими энергопотреблениями: промышленные станки, насосы, компрессоры, конвейеры, системы вентиляции и другие объекты, где важно контролировать нагрузку на сеть.

Технические характеристики

• Измеряемый ток: 3–100 А - позволяет работать с большинством промышленных нагрузок без внешних трансформаторов тока;
• Номинальное напряжение: 150–450 В - совместим с сетями 380 В и 400 В, распространёнными в промышленности;
• Частота: 50–60 Гц - адаптирован для работы в России и странах с европейскими стандартами;
• Время задержки срабатывания: 1–240 секунд - можно настроить под характер нагрузки, чтобы избежать ложных срабатываний при кратковременных пиках;
• Управление двумя ступенями - два переключающих контакта позволяют организовать двухэтапное отключение (например, первичная сигнализация + отключение);
• Подключение: зажимное и винтовое - обеспечивают надёжный контакт без необходимости пайки или специальных инструментов;
• Максимальная контролируемая мощность: до 50 кВт - благодаря встроенным трансформаторам, что исключает необходимость внешнего подключения трансформаторов тока;
• Пороговое значение cos φ: 0 - устройство реагирует только на активную мощность, игнорируя реактивную составляющую;
• Количество контактов: 0/0 - встроенное реле не имеет свободных контактов для внешней логики; управление осуществляется через внутренние переключающие элементы.

Совместимость и монтаж

Ограничитель мощности 3-фазный ОМ-630 подключается напрямую к трёхфазной сети без дополнительных преобразователей. Для токов выше 100 А требуется установка внешних трансформаторов тока - сам прибор не рассчитан на работу с более высокими значениями. Монтаж выполняется на DIN-рейку 35 мм. Клеммы предназначены для проводов сечением до 2,5 мм2. Подключение фаз и нуля должно соответствовать маркировке на корпусе - неверная коммутация приведёт к некорректной работе. Напряжение питания цепи управления берётся прямо с защищаемой сети - внешний источник не нужен.

Безопасность и стандарты

ОМ-630 соответствует требованиям безопасности для промышленного оборудования. Производитель указывает гарантию 7 лет - это свидетельствует о соответствии нормам долговечности и отказоустойчивости. Устройство не имеет сертификата IP, поэтому применяется только внутри закрытых щитов. Не рекомендуется использование во взрывоопасных средах или местах с постоянным воздействием воды и масла.

Преимущества

• Встроенные трансформаторы тока - не требуют внешних CT, упрощают монтаж и экономят место в шкафу;
• Настройка времени задержки - минимизирует ложные срабатывания при пусковых токах;
• Два переключающих контакта - дают гибкость в организации алгоритма защиты (например, сигнал + отключение);
• Широкий диапазон рабочего напряжения - стабильно работает даже при колебаниях в сети;
• Гарантия 7 лет - подтверждает надёжность и качество сборки.

Ограничения применения

• Не поддерживает управление через внешние контакты - нельзя использовать для передачи сигнала в PLC или SCADA;
• Не измеряет реактивную мощность и коэффициент мощности - не подходит для анализа качества электроэнергии;
• Максимальный ток 100 А - для нагрузок выше этого значения необходимо применять внешние трансформаторы тока;
• Отсутствие цифрового дисплея - невозможно визуально отслеживать текущие значения мощности, тока или напряжения в реальном времени;
• Не защищает от перенапряжений или заниженного напряжения - отличается от модели ОМ-14, которая имеет эти функции.

Примеры использования

• Защита группы станков на производстве - отключение при превышении лимита мощности, выделенного по договору с Энергонадзором;
• Контроль нагрузки на воздушные компрессоры - предотвращение одновременного запуска нескольких единиц;
• Ограничение мощности в теплицах с системами освещения и вентиляции - балансировка нагрузки между несколькими контурами;
• Щитовые помещения на складских комплексах - предотвращение перегрузки вводного автомата.

Практические советы

• При выборе порога мощности учтите суммарную нагрузку всех подключённых устройств и добавьте запас 10–15%, чтобы избежать случайных отключений;
• Проверяйте правильность подключения фаз L1, L2, L3 и N - ошибка в чередовании может вызвать некорректную работу;
• Если ваша система использует токи выше 100 А - выбирайте ОМ-630 с внешними трансформаторами тока подходящего класса точности;
• Не устанавливайте прибор рядом с источниками сильных помех (частотные преобразователи, сварочные аппараты) - возможны сбои в измерениях;
• Для обслуживания отключайте питание - хотя устройство питается от сети, его внутренняя логика может сохранять состояние после отключения.
