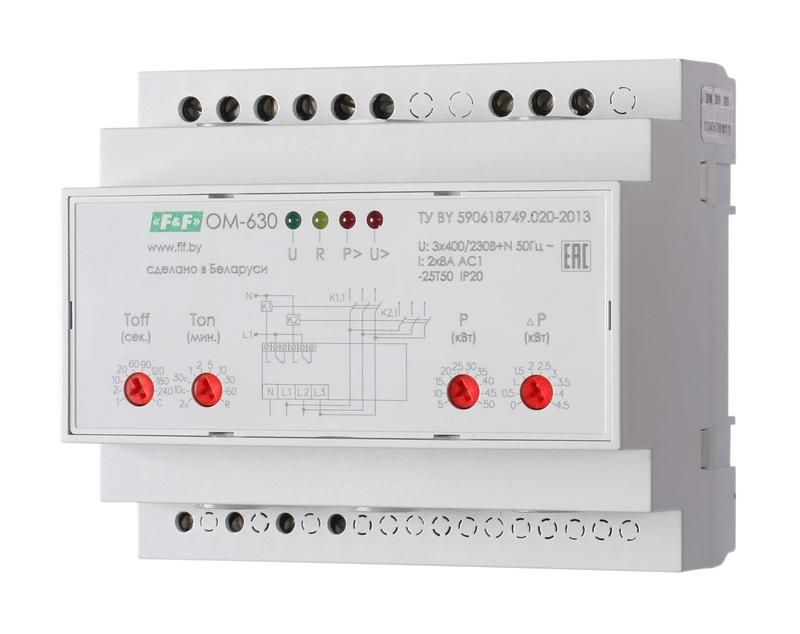

Ограничитель мощности ОМ-630 3ф 5-50кВт многофункц. подключение приоритетной и неприоритетной нагрузок F&F EA03.001.007 Евроавтоматика

Ограничитель мощности трехфазный многофункциональный диапазон 5–50 кВт от бренда Евроавтоматика (артикул ea03.001.007) предназначен для автоматического управления энергопотреблением в трёхфазных сетях 400 В, предотвращая перегрузки, скачки напряжения и аварийные режимы, такие как обрыв нуля.

Назначение и область применения

Ограничитель мощности ea03.001.007 следит за общим и фазным потреблением энергии и отключает нагрузку, если её мощность превышает заданный порог - от 5 до 50 кВт. Устройство особенно полезно там, где важно соблюдать лимиты подключения к сети: объекты с ограниченной мощностью, производственные участки, котельные, тепловые пункты, объекты ЖКХ и коммерческая недвижимость.

Он позволяет распределить энергию между приоритетными и неприоритетными нагрузками: при превышении лимита устройство отключает второстепенные цепи, сохраняя работу важного оборудования. Также он защищает оборудование от опасных колебаний напряжения и обрыва нулевого провода - типичных проблем в старых или слабых трёхфазных сетях.

Технические характеристики

• Номинальное напряжение: 400 В (3×400/230 Н+)
• Номинальный ток: 8 А
• Тип контактов: 2 NO/NC (два переключающих контакта - нормально открытый и нормально закрытый)
• Диапазон контролируемой мощности: 5–50 кВт
• Род тока: переменный (AC), 50 Гц
• Способ монтажа: на DIN-рейку (занимает 6 модулей)
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Диапазон рабочих температур: от –25 C до +50 C
• Климатическое исполнение: УХЛ4 - для умеренного и холодного климата в помещениях
• Время задержки перед повторным включением: 1–240 секунд (настраивается)
• Индикация: светодиодная - показывает состояние устройства и причины отключения
• Нормативы соответствия: EN IEC 61010-1, 2014/30/EU, 2014/35/EU

Совместимость и монтаж

Ограничитель мощности ea03.001.007 устанавливается на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется через клеммы для трёх фаз L1, L2, L3, нуля N и заземления PE. Контакты 2NO/NC позволяют подключать внешние устройства - например, сигнализацию, управление контакторами или систему учёта.

Не требует внешнего питания - работает от сети, которую контролирует. Для правильной установки необходимо обеспечить доступ к клеммам и соблюсти минимальный зазор вокруг корпуса для теплоотвода. Монтаж допускается только в сухих, защищённых от механических воздействий и вибраций помещениях.

Безопасность и стандарты

Устройство соответствует европейским директивам безопасности: 2014/30/EU (ЭМС) и 2014/35/EU (низковольтное оборудование). Защита от перегрузки, перенапряжения и обрыва нуля снижает риск возникновения пожара и выхода из строя подключённого оборудования. Отказ контактов происходит с гарантированным разрывом цепи - исключает самопроизвольное включение при аварии.

Преимущества

• Выбор двух алгоритмов расчёта мощности: суммарный (по всем фазам) или с ограничением по одной фазе до 2/5 от общей мощности - гибкость для разных сценариев
• Автоматический повторный запуск после заданного интервала - минимизация простоев без участия оператора
• Счётчик числа отключений - позволяет анализировать нагрузочные профили и планировать обслуживание
• Защита от обрыва нуля - предотвращает повреждение однофазных приборов при несимметричной нагрузке
• Чёткая световая индикация - сразу видно причину отключения (перегрузка, напряжение, обрыв нуля)

Ограничения применения

• Не предназначена для использования во взрывоопасных средах - степень защиты IP20 не обеспечивает герметичность
• Не подходит для постоянной работы при температурах ниже –25 C или выше +50 C - возможны сбои в работе
• Не имеет встроенной защиты от короткого замыкания - требуется обязательная установка автоматического выключателя или предохранителя на входе
• Не рассчитана на питание от сетей с напряжением менее 50 В или более 450 В - выход за диапазон вызовет некорректную работу
• Не используется в качестве основного рубильника - только как устройство управления и защиты при превышении мощности

Примеры использования

• На производстве: ограничивает мощность конвейера, чтобы не превысить лимит, выделенный энергосбытом, при этом сохраняет работоспособность станков
• В офисном здании: отключает кондиционеры при пиковом потреблении, пока работают компьютеры и освещение
• В котельной: предотвращает одновременное включение насосов и нагревательных элементов, если мощность сети ограничена
• В многоквартирном доме: защищает от перегрузки при обрыве нуля, который часто вызывает горение бытовой техники

Практические советы

• Перед установкой проверьте реальное максимальное потребление всех подключенных нагрузок - выбирайте порог мощности с запасом 10–15%
• При использовании алгоритма “ограничение по фазе” убедитесь, что нагрузки равномерно распределены - иначе один контакт будет чаще отключаться
• Настройте время задержки в зависимости от типа нагрузки: для двигателей - больше (120–240 с), для освещения и электроники - меньше (10–30 с)
• Подключите сигнал от контакта NC к системе мониторинга - получите уведомление при каждом отключении
• Не используйте устройство совместно с источниками бесперебойного питания (ИБП) без согласования - возможны ложные срабатывания
