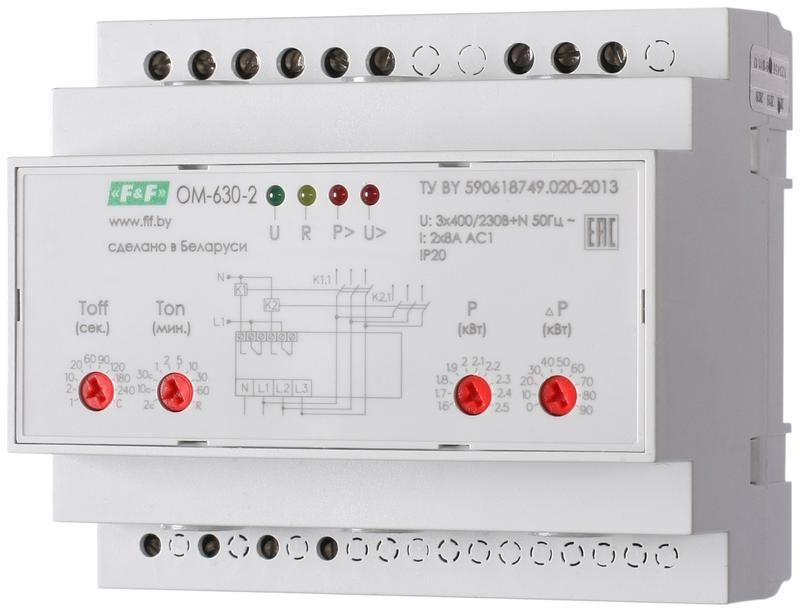

Ограничитель мощности ОМ-630-2 работа с приоритетной и неприоритетной нагрузками встроен. счетчик числа отключений монтаж на DIN-рейке 35мм 3х400/230+N 2х8А 2х1Р F&F EA03.001.009 Евроавтоматика

Ограничитель мощности Евроавтоматика ea03.001.009 - устройство для автоматического отключения нагрузки при превышении заданной мощности в трёхфазной сети. Подходит для установки на DIN-рейку, работает с внешними трансформаторами тока и оснащён встроенным счётчиком отключений. Применяется в системах управления оборудованием, где важна защита от перегрузок и перепадов напряжения.

Назначение и область применения

Ограничитель мощности Евроавтоматика ea03.001.009 предназначен для контроля и ограничения активной мощности в трёхфазных сетях 3×400/230 В с нулевым проводом. Устройство отключает нагрузку при превышении заданного порога мощности, предотвращая перегрев кабелей, выход из строя оборудования и аварийные ситуации. Также защищает от последствий обрыва нулевого провода и колебаний напряжения. Подходит для промышленных объектов: станков, конвейеров, нагревательных установок, систем вентиляции и других потребителей с переменной нагрузкой.

Технические характеристики

• Тип: трёхфазный ограничитель мощности с внутренним расчётом мощности по фазам
• Номинальное напряжение: 50–450 В переменного тока (AC)
• Номинальный ток контактов: 8 А
• Количество переключающих контактов: 2 (2NO/NC - два нормально открытых и два нормально закрытых)
• Частота сети: 50 Гц
• Диапазон регулируемой мощности: 1,6–2,5 кВт
• Время задержки перед отключением: 1–240 секунд (настраивается)
• Способ монтажа: на DIN-рейку 35 мм (занимает 6 модулей)
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и воды
• Индикация: светодиодная - показывает состояние работы и отключение
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с умеренно холодным и влажным климатом
• Рабочий температурный диапазон: от –25 C до +50 C
• Питание устройства: берётся непосредственно из защищаемой сети (без внешнего блока питания)
• Работа с трансформаторами тока: обязательно - требуется подключение внешних ТТ (не входят в комплект)

Совместимость и монтаж

Ограничитель мощности Евроавтоматика ea03.001.009 устанавливается на стандартную DIN-рейку 35 мм. Для работы необходимы три внешних трансформатора тока (ТТ) с номинальным вторичным током 5 А - они подключаются к входам устройства. Каждый ТТ монтируется на соответствующую фазу (L1, L2, L3). Ноль (N) и земля (PE) подводятся напрямую к клеммам устройства. Выходные контакты 2NO/NC позволяют управлять магнитным пускателем или другим коммутирующим элементом. Максимальный ток через контакты - 8 А, поэтому для нагрузок выше 1,8 кВт необходимо использовать промежуточный пускатель.

Безопасность и стандарты

Ограничитель мощности ea03.001.009 соответствует требованиям европейских директив:

• 2014/30/EU - Электромагнитная совместимость (ЭМС)
• 2014/35/EU - Низковольтное оборудование (НН)

Устройство прошло проверку на безопасность при работе в условиях скачков напряжения и импульсных помех. Однако, поскольку степень защиты IP20, применение вне закрытых щитов не рекомендовано.

Преимущества

• Автоматический пересчёт мощности по каждой фазе - точнее, чем по сумме
• Выбор режима ограничения: либо общая мощность всех фаз, либо суммарная с ограничением по одной фазе до 2/5 от Pmax
• Защита от обрыва нуля - предотвращает повреждение однофазных потребителей
• Встроенная функция против циклических перегрузок - исключает постоянные включения при неустранённой причине перегрузки
• Счётчик отключений - позволяет отслеживать количество аварийных ситуаций для анализа надёжности системы
• Настройка временной задержки - даёт возможность избежать ложных срабатываний при кратковременных пиках нагрузки

Ограничения применения

• Не работает без внешних трансформаторов тока - требуются отдельно
• Не предназначена для защиты от короткого замыкания - используется только для ограничения мощности
• IP20 - нельзя устанавливать во влажных, пыльных или наружных условиях
• Максимальная управляемая мощность - 2,5 кВт; для больших нагрузок нужен внешний контактный аппарат
• Не имеет функции восстановления после длительного отключения - при длительном отсутствии питания устройство теряет настройки (при необходимости - сохраняйте параметры вручную)

Примеры использования

• Оборудование на производстве: литьевые машины, штамповочные прессы, печи сопротивления
• Системы кондиционирования и вентиляции - предотвращение одновременного запуска нескольких компрессоров
• Жилые дома и офисы - ограничение максимальной мощности в рамках договора с энергосбытом
• Объекты с ограниченной мощностью подключения - например, старые здания с недостаточной проводкой

Практические советы

• Подбирайте трансформаторы тока с коэффициентом преобразования, соответствующим максимальному току вашей нагрузки - обычно 100/5 А или 150/5 А
• Проверьте правильность подключения фаз - неверная фазировка приведёт к некорректному расчёту мощности
• При первом запуске используйте тестовый режим: установите минимальный порог (например, 1,6 кВт) и проверьте срабатывание при включении известной нагрузки
• Не забудьте подключить N-проводник - без него устройство не будет работать и не сможет защитить от обрыва нуля
• Для долгосрочной эксплуатации периодически проверяйте показания счётчика отключений - высокое число указывает на проблему в нагрузке
• Если устройство часто срабатывает, но нагрузка кажется нормальной - проверьте баланс фаз и наличие гармонических искажений
