Ограничитель мощности ОМ-14 PROxima | rel-pl-14 EKF

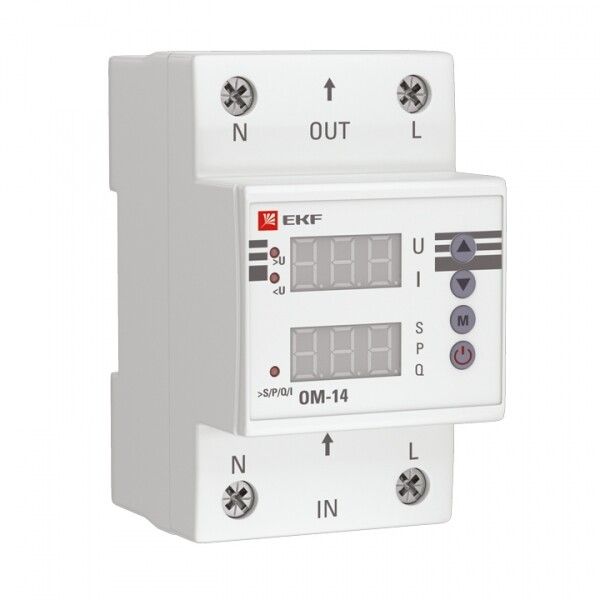

Ограничитель мощности ОМ-14 PROxima EKF - это компактное устройство для защиты оборудования в однофазных сетях от перегрузок по мощности, колебаний напряжения и аварийных токов. Устройство установлено на DIN-рейку, не требует внешнего контактора до 63 А и совмещает функции контроля мощности, напряжения и тока. Артикул rel-pl-14 соответствует модели ОМ-14 PROxima EKF.

Назначение и область применения

Ограничитель мощности ОМ-14 PROxima EKF предназначен для автоматического отключения нагрузки при превышении заданного уровня активной мощности, а также для защиты от высокого и низкого напряжения. Подходит для установки в щитах жилых домов, офисов, производственных участках и объектах коммунального хозяйства. Особенно эффективен там, где важно предотвращать перегрев проводки, повреждение дорогостоящего оборудования или аварии из-за скачков энергопотребления.

Технические характеристики

• Номинальное напряжение питания: 230 В переменного тока
• Номинальный ток: 63 А (непосредственное подключение без контактора)
• Измеряемый ток: 1–80 А (встроенная шунтированная система позволяет работать с токами выше номинала)
• Частота сети: 50–60 Гц
• Тип управления: AC (переменный ток)
• Количество нормально замкнутых (НО) контактов: 1
• Задержка срабатывания: регулируемая от 5 до 300 секунд
• Способ монтажа: крепление на DIN-рейку 35 мм
• Подключение: зажимные и винтовые клеммы
• Измерение: активная, реактивная и полная мощность; напряжение; ток
• Установка порога cosφ: не предусмотрена (значение 0)

Совместимость и монтаж

ОМ-14 PROxima EKF легко монтируется на стандартную DIN-рейку. Для работы с нагрузкой до 63 А достаточно прямого подключения через входные и выходные клеммы. При токе свыше 63 А, но не более 80 А - использование внутреннего трансформатора позволяет сохранить работу без внешних элементов. Кабели подключаются винтовыми зажимами - рекомендуется использовать медные однопроволочные жилы сечением до 2,5 мм2. Обязательно соблюдать полярность L/N при подключении. Отключающий контакт NO используется для передачи сигнала на исполнительное устройство (например, реле или контактор), если требуется сложная логика управления.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электрооборудования, применяемого в бытовых и промышленных условиях. Произведено в соответствии с международными стандартами IEC 61010 и EN 60947. Защита корпуса IP20 обеспечивает безопасность при работе внутри закрытых щитов. Применение в помещениях с контролируемой влажностью и температурой от -10C до +50C.

Преимущества

• Не нуждается во внешнем контакторе при токе до 63 А - снижает стоимость и сложность сборки щита
• Два цифровых дисплея показывают реальные значения мощности, тока и напряжения - позволяют оперативно диагностировать состояние системы
• Широкий диапазон настройки задержки (5–300 с) - исключает ложные срабатывания при кратковременных пиках нагрузки
• Защита от перенапряжения и недонапряжения - продлевает срок службы подключённого оборудования
• Гарантия 7 лет - подтверждает надёжность и долговечность конструкции

Ограничения применения

• Не предназначена для трёхфазных сетей - только для однофазных 230 В
• Не имеет возможности регулировки коэффициента мощности (cosφ) - не подходит для задач, связанных с коррекцией реактивной составляющей
• Максимальный ток 80 А достигается благодаря внутренней шунтированной системе - нельзя использовать для постоянной работы выше 63 А без проверки нагрева клемм
• Не является средством защиты от КЗ - необходимо наличие автомата или предохранителей

Примеры использования

• Защита тепловентиляторов, кондиционеров, насосов в квартире - предотвращает перегрузку старой проводки
• Автоматическое отключение станков на производстве при внезапном увеличении мощности
• Контроль энергопотребления в серверных помещениях или на зарядных станциях
• Обеспечение стабильной работы медицинского оборудования в малых клиниках

Практические советы

• Перед первым запуском настройте порог мощности с учётом суммарной нагрузки всех подключаемых устройств - лучше начать с запасом 10–15%
• Проверьте правильность подключения клемм: L - фаза, N - нуль. Перепутанные провода вызовут некорректную работу
• Если вы используете ток близкий к 80 А, периодически осматривайте клеммы на предмет перегрева - даже с трансформатором возможен локальный нагрев
• Настройка задержки должна учитывать время пуска оборудования: для двигателей - минимум 30–60 секунд
• Для точного контроля нагрузки используйте режимы вольтметра и амперметра - они помогают выявить скрытые проблемы в сети
