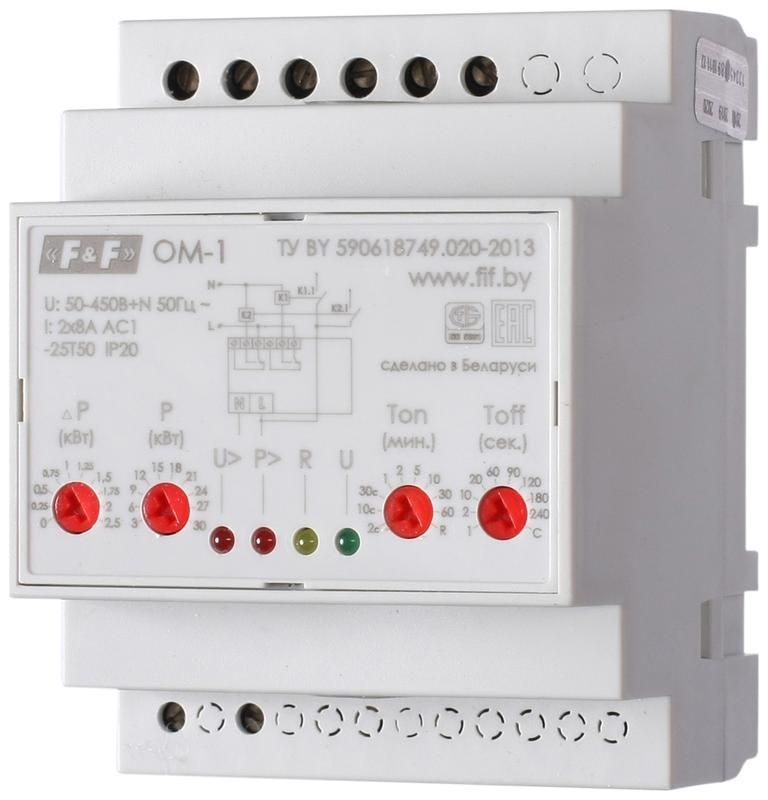

Ограничитель мощности ОМ-1 1ф 3-30кВт монтаж на DIN-рейке 35мм 5..260В AC 2х8А 2 перекл. F&F EA03.001.001 Евроавтоматика

Ограничитель мощности ОМ-1 от Евроавтоматика - устройство для автоматического отключения нагрузки при превышении заданной мощности, монтируется на DIN-рейку и подходит для защиты бытовых и промышленных цепей в однофазных сетях. Артикул ea03.001.001 обеспечивает надёжную работу в условиях колебаний напряжения и перегрузок.

Назначение и область применения

Ограничитель мощности ОМ-1 контролирует потребляемую мощность в однофазной сети и отключает нагрузку, если она превышает установленный порог - от 3 до 30 кВт. Устройство предотвращает перегрев проводки, повреждение оборудования и аварийные ситуации из-за длительной перегрузки. Также защищает от высокого и низкого напряжения. Подходит для установки в щитах на объектах: насосные станции, конвейеры, системы вентиляции, тепловые завесы, оборудование с импульсными нагрузками.

Технические характеристики

• Тип: ограничитель мощности, однофазный
• Номинальный ток: 8 А (на каждый контакт)
• Номинальное напряжение: 220 В (рабочий диапазон 50–260 В AC)
• Частота: 50 Гц
• Контролируемый диапазон мощности: 3–30 кВт
• Количество переключающих контактов: 2 (НО/НЗ - нормально открытый / нормально закрытый)
• Способ монтажа: на DIN-рейку 35 мм, занимает 4 модуля
• Степень защиты: IP20 - защита от прикосновений и ограниченной пыли, не предназначено для улицы
• Индикация: светодиодная - показывает состояние устройства и сработку
• Время задержки перед повторным включением: 1–240 секунд (регулируется)
• Рабочая температура: от -25C до +50C
• Климатическое исполнение: УХЛ4 - для помещений с умеренно холодным и влажным климатом

Совместимость и монтаж

Ограничитель мощности ОМ-1 совместим со всеми стандартными DIN-рейками 35 мм. Для монтажа достаточно зафиксировать устройство на рейке и подключить входные фазу и ноль, а также нагрузку через выходные контакты. Оба контакта (K1 и K2) можно настроить на НО или НЗ - это позволяет использовать их для управления различными типами цепей: например, один для отключения, второй для сигнализации. Питание подаётся напрямую с сети - внешний источник не требуется. Максимальный ток нагрузки - 8 А на контакт, поэтому не рекомендуется подключать устройства выше 1,7 кВт при 220 В без промежуточного контактора.

Безопасность и стандарты

Ограничитель мощности ОМ-1 соответствует европейским директивам: 2014/30/EU (ЭМС) и 2014/35/EU (низковольтное оборудование). Это гарантирует безопасность при работе в коммерческих и промышленных системах. Устройство прошло проверку на электромагнитную совместимость и не создаёт помех другому оборудованию.

Преимущества

• Автоматический повторный запуск после срабатывания - снижает необходимость вручную включать оборудование
• Защита от перепадов напряжения - предотвращает выход из строя чувствительной техники
• Гибкая настройка времени задержки - позволяет адаптировать реакцию под характер нагрузки
• Два независимых контакта - дают возможность реализовать сложные сценарии управления
• Встроенное измерение мощности - не требует внешних датчиков тока или напряжения

Ограничения применения

• Не предназначен для установки вне помещения - степень защиты IP20 не защищает от влаги и пыли
• Максимальный ток нагрузки - 8 А; для более мощных устройств (например, нагреватели >1,7 кВт) нужен контактор
• Не работает с постоянным током - только переменный (AC)
• Не поддерживает трёхфазные сети - только однофазные 220 В
• Не имеет функции учёта энергопотребления - только контроль и отключение

Примеры использования

• Обогреватель 2,5 кВт в цеху - ОМ-1 отключит его при одновременной работе с другим мощным оборудованием, чтобы не превысить лимит 30 кВт
• Водяной насос с пуском под нагрузкой - настройка задержки в 60 секунд позволит избежать ложных срабатываний при старте
• Система вентиляции в офисе - при проседании напряжения ниже 180 В устройство отключит её, пока напряжение не восстановится
• Кофемашина и микроволновка в одном щите - ОМ-1 предотвратит перегрузку при одновременном включении

Практические советы

• Выбирайте порог мощности с запасом - если ваша нагрузка близка к 30 кВт, лучше установить 25–27 кВт, чтобы избежать частых срабатываний
• Настройте время задержки исходя из типа нагрузки: для компрессоров - 90–120 сек, для освещения - 5–10 сек
• Подключайте нагрузку через контакты K1, а K2 используйте для сигнала тревоги (например, на звуковой оповещатель)
• Проверьте фактическое напряжение в сети - если оно часто падает ниже 180 В, рассмотрите установку стабилизатора
• Не забудьте, что ОМ-1 не является автоматическим выключателем - он не защищает от КЗ, только от перегрузки по мощности. Для полноценной защиты нужен ещё и автомат на 10 А
