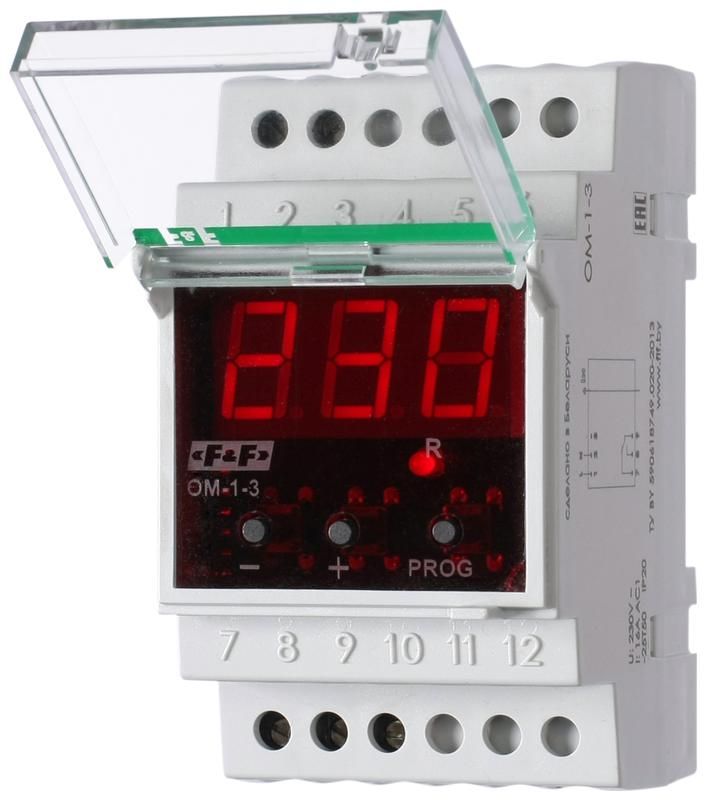

Ограничитель мощности ОМ-1-3 1ф 1-10кВт с цифровым индикатором и крыш. под пломбировку 230В AC 16А 1 перекл. F&F EA03.001.004 Евроавтоматика

Ограничитель мощности ОМ-1-3 от Евроавтоматика - устройство для автоматического отключения нагрузки при превышении заданной мощности в однофазной сети 230 В. Подходит для защиты оборудования от перегрузок, скачков напряжения и циклических включений. Артикул ea03.001.004 монтируется на DIN-рейку и применяется в промышленных и бытовых системах.

Назначение и область применения

Ограничитель мощности ОМ-1-3 следит за потребляемой мощностью в реальном времени и отключает нагрузку, если она превышает установленный порог - от 1 до 10 кВт. После заданного интервала времени (от 1 до 360 секунд) он автоматически восстанавливает питание. Это предотвращает перегрев проводки, выход из строя оборудования и аварийные ситуации.

Подходит для установки на участках с высокими требованиями к энергосбережению и безопасности: станки, насосы, конвейеры, системы отопления, тепловые завесы, компрессоры, а также в жилых домах и офисах для защиты групп розеток.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC)
• Номинальный ток: 16 А
• Количество фаз: одна
• Контакты: один переключающий (НО/НЗ) - способен коммутировать нагрузку до 16 А
• Диапазон контролируемой мощности: 1–10 кВт
• Индикация: LED-дисплей показывает текущую мощность в кВт
• Задержка перед повторным включением: 1–360 секунд (настраивается)
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от воды и пыли
• Способ монтажа: на DIN-рейку шириной 35 мм
• Габариты: 3 модуля DIN
• Частота: 50 Гц
• Рабочая температура: от –25 C до +50 C
• Климатическое исполнение: УХЛ4 - для умеренного и холодного климата в помещениях

Совместимость и монтаж

ОМ-1-3 устанавливается на стандартную DIN-рейку в распределительном щите. Для подключения используются клеммы L, N и выходные контакты (COM, NO, NC). Нагрузка подключается к выходным контактам - они работают как обычное реле: нормально открытый (НО) и нормально закрытый (НЗ) варианты доступны одновременно.

Не требует внешнего питания - работает от сети 230 В. Кабель входа и выхода должен иметь сечение не менее 2,5 мм2 для тока 16 А. Максимальный момент затяжки клемм - 0,8 Нм.

Безопасность и стандарты

Ограничитель мощности ОМ-1-3 соответствует европейским директивам:

• 2014/30/EU - Электромагнитная совместимость (ЭМС)
• 2014/35/EU - Безопасность низковольтного оборудования

Защита от перенапряжения и понижения напряжения обеспечивает безопасность подключённых устройств даже при нестабильной сети.

Преимущества

• Цифровой дисплей позволяет точно видеть текущую мощность - удобно для диагностики и настройки
• Автоматический повторный запуск после паузы снижает необходимость ручного вмешательства
• Защита от циклических включений предотвращает “зацикливание” при постоянных перегрузках
• Крышка с возможностью пломбировки - исключает несанкционированную настройку
• Широкий диапазон рабочих температур - надёжно работает в неотапливаемых помещениях

Ограничения применения

• IP20 - нельзя использовать во влажных, пыльных или наружных условиях
• Не предназначен для управления двигателями с высоким пусковым током (например, асинхронными) без предварительного учёта импульсов
• Не имеет функции защиты от короткого замыкания - требуется обязательная установка автомата или предохранителя в цепи
• Максимальный ток 16 А - не подходит для нагрузок выше 3,7 кВт при 230 В (при коэффициенте мощности 0,9)

Примеры использования

• Обогреватель 3,5 кВт - настроен на порог 3,2 кВт; при включении другого устройства (например, чайника) ОМ-1-3 отключит нагреватель на 60 секунд, чтобы не превысить лимит
• Компрессор в мастерской - предотвращает одновременную работу нескольких мощных приборов
• Щитовая в многоквартирном доме - ограничивает суммарную мощность на этаже, чтобы не выбивать главный автомат
• Тепловая завеса в торговом зале - защищена от длительной работы при низком напряжении

Практические советы

• Настройте порог мощности на 10–15% ниже максимальной допустимой нагрузки для запаса прочности
• Проверьте, что кабели и автоматы в цепи рассчитаны на 16 А - ОМ-1-3 сам по себе не защищает от КЗ
• Используйте пломбу на крышке, особенно в общественных местах, где есть риск изменения настроек
• Если устройство часто отключает нагрузку - проверьте, не вызвано ли это просадкой напряжения, а не реальной перегрузкой
• Для точной настройки используйте режим индикации - наблюдайте за показаниями при работе всех подключённых приборов
