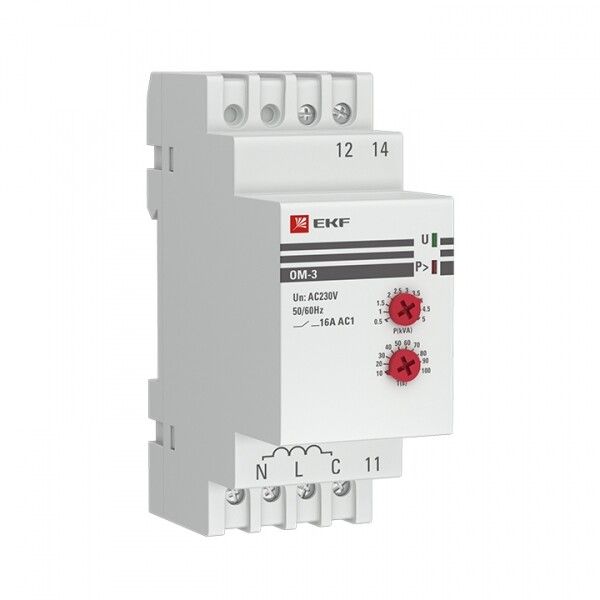

Ограничитель мощности ОМ-3 EKF PROxima | rel-pl-3

Ограничитель мощности ОМ-3 от EKF - компактное устройство для автоматического отключения нагрузки при превышении установленного уровня мощности. Подходит для защиты оборудования в однофазных сетях с током до 25 А, монтируется на DIN-рейку. Артикул rel-pl-3 обеспечивает совместимость со стандартными системами контроля энергопотребления.

Назначение и область применения

Ограничитель мощности ОМ-3 предназначен для предотвращения перегрузок в бытовых и промышленных однофазных сетях. Он контролирует потребляемую мощность и отключает питание, когда она превышает заданный порог. Устройство применяется для защиты электрооборудования: тепловых пушек, нагревательных элементов, насосов, кондиционеров, станков и других устройств с высоким пусковым током. Особенно актуально использование в местах с ограниченной мощностью - офисах, малых производствах, жилых домах с старой проводкой.

Технические характеристики

• Измеряемый ток: 2–25 А - позволяет работать с большинством бытовых и средних промышленных нагрузок;
• Номинальный ток: 16 А - рекомендованная рабочая нагрузка для надёжного долговременного функционирования;
• Напряжение управления: 60–300 В переменного тока (AC) - совместим с сетью 220 В и широким диапазоном колебаний;
• Частота: 50–60 Гц - оптимизирован для стандартных сетей России и стран СНГ;
• Задержка на отключение: 1,5–100 сек - можно настроить под характер нагрузки, чтобы избежать ложных срабатываний при кратковременных скачках;
• Задержка срабатывания: 10–100 сек - время, через которое устройство реагирует на превышение мощности; полезно для аппаратов с длительным разгоном;
• Количество переключающих контактов: 1 - одноконтактное реле, коммутирующее одну фазу;
• Способ монтажа: DIN-рейка - стандартный способ установки в щитах;
• Подключение: зажимное и винтовое - обеспечивают надёжный контакт без необходимости пайки;
• Уставка по cosφ: 0 - устройство не учитывает коэффициент мощности, реагирует только на активную мощность.

Совместимость и монтаж

Ограничитель мощности ОМ-3 устанавливается на DIN-рейку в распределительном щите. Для работы требуется подключение входного напряжения 220 В и нагрузки через его контакт. Клеммы позволяют использовать как зажимы, так и винтовое крепление проводов - удобно при работе с медными и алюминиевыми жилами. Максимальный ток в цепи управления - 25 А, поэтому при нагрузке выше 16 А рекомендуется применять внешний контактор. Сам ОМ-3 не рассчитан на прямое управление токами свыше 16 А - он лишь даёт сигнал для отключения.

Безопасность и стандарты

ОМ-3 соответствует требованиям безопасности для устройств класса II (двойная изоляция). Нет указаний на сертификаты по EN или IEC, однако продукт разработан в рамках стандарта EKF PROxima и проходит внутренние испытания на надёжность. Гарантия - 7 лет, что говорит о высоких требованиях к качеству сборки.

Преимущества

• Простая настройка порога мощности - не требует сложных параметров;
• Стабильная работа при колебаниях напряжения - благодаря широкому диапазону 60–300 В;
• Настройка временной задержки снижает количество ложных срабатываний;
• Минимальный размер и DIN-монтаж - легко интегрируется в существующий щит;
• Не требует внешнего трансформатора - отличается от моделей ОМ-630, где он нужен для больших токов.

Ограничения применения

• Не поддерживает трёхфазные сети - только однофазные (220 В);
• Не измеряет cosφ - не подходит для точного учёта реактивной мощности;
• Максимальный ток в цепи управления - 25 А, но номинальный - 16 А; при нагрузке близкой к 25 А необходимо использовать внешний контактор;
• Отсутствие цифрового дисплея - нельзя видеть текущую мощность в реальном времени, только срабатывание по порогу;
• Не имеет функций защиты от перенапряжения или заниженного напряжения - в отличие от ОМ-14.

Примеры использования

• Защита электрокотла мощностью 5 кВт в квартире с лимитом 3,5 кВт - устройство отключит его при превышении;
• Автоматическое отключение воздушного компрессора при длительной работе, чтобы не перевысить лимит в мастерской;
• Контроль мощности в помещении с несколькими приборами - например, печь + освещение + зарядка - чтобы не выбивать автоматы;
• Применение в системах автономного энергоснабжения (например, с генератором) для сохранения ресурсов.

Практические советы

• Выбирая ОМ-3, проверьте суммарную мощность всех подключённых устройств - она должна быть ниже 5,5 кВт (при 25 А и 220 В);
• Если ваша нагрузка близка к 20 А - используйте ОМ-3 вместе с контактором на 25–40 А, чтобы продлить срок службы самого ограничителя;
• Настройте задержку отключения на 10–30 сек, если используется оборудование с пусковыми токами (двигатели, компрессоры);
• Не путайте ОМ-3 с ОМ-14 - последний показывает данные на экране и умеет работать с более высокими токами без контактора;
• Проверяйте правильность подключения фазы и нуля - неверное подсоединение может привести к некорректному срабатыванию.
