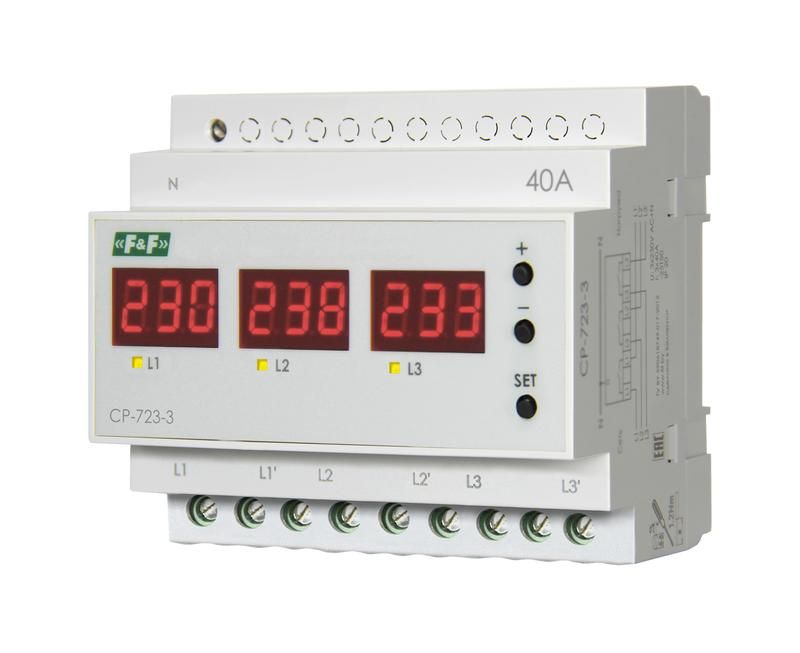

Реле напряжения CP-723-3 1ф/3ф 3х40А контроль напряжения: нижн. порог 140-210В верхн. 240-300В цифров. индикация 6мод. монтаж на DIN-рейку F&F EA04.009.022 Евроавтоматика

Реле контроля напряжения Евроавтоматика ea04.009.022 - устройство для автоматической защиты оборудования от перепадов напряжения в сетях 100–450 В переменного тока. Монтируется на DIN-рейку, контролирует как однофазные, так и трёхфазные цепи, оснащено цифровой индикацией и коммутирует нагрузку до 40 А.

Назначение и область применения

Реле контроля напряжения Евроавтоматика ea04.009.022 защищает оборудование от повреждений, вызванных слишком высоким или слишком низким напряжением. Подходит для установки в распределительных щитах жилых домов, производственных линий, насосных станций, систем вентиляции и других объектов, где важна стабильность электроснабжения. Устройство работает как в однофазной, так и в трёхфазной сети - каждый из трёх фазных проводов контролируется отдельно.

Технические характеристики

• Тип: реле напряжения, трёхфазное
• Напряжение питания: 100–450 В AC (работает даже при значительных проседаниях)
• Нижний порог срабатывания: 140–210 В (можно настроить в этом диапазоне)
• Верхний порог срабатывания: 240–300 В (можно настроить в этом диапазоне)
• Коммутируемый ток: 40 А (максимальная нагрузка на выходные контакты)
• Количество контактов: 3 (по одному на каждую фазу)
• Время задержки срабатывания: 0,1–25 сек (регулируется, чтобы исключить ложные срабатывания при кратковременных скачках)
• Индикация: LED-дисплей - показывает текущее напряжение на каждой фазе
• Монтаж: на DIN-рейку шириной 35 мм, занимает 6 модулей
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и влаги - устанавливается внутри щита)
• Климатическое исполнение: УХЛ4 (работает в помещениях с умеренным и холодным климатом, без конденсата)
• Диапазон температур: от -25C до +50C
• Род тока: переменный (AC)

Совместимость и монтаж

Реле контроля напряжения Евроавтоматика ea04.009.022 совместимо со всеми стандартными DIN-рейками типа TS35. Для монтажа требуется свободное место в щите - ширина устройства составляет 6 модулей (около 54 мм). Клеммы рассчитаны на провода сечением до 2,5 мм2. Подключение фаз выполняется по цветовой маркировке: L1, L2, L3, N. Нейтраль обязательна - без неё реле не будет работать. Выходные контакты подключаются последовательно к нагрузке через контактор или автоматический выключатель. Не рекомендуется подключать нагревательные элементы мощностью более 8,8 кВт (при 220 В) напрямую - используйте промежуточный контактор.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для внутренней установки в электрощитах. Степень защиты IP20 предотвращает случайное прикосновение к токоведущим частям, но не обеспечивает герметичность - не устанавливайте реле во влажных или пыльных местах вне щита. Работает в соответствии с нормами IEC 60255 и ГОСТ Р 50030.2. Реле имеет сертификат соответствия для рынка РФ и стран СНГ.

Преимущества

• Цифровая индикация позволяет видеть реальное напряжение на каждой фазе - удобно для диагностики
• Настройка порогов в широком диапазоне (140–210 В / 240–300 В) даёт гибкость под конкретную сеть
• Задержка срабатывания до 25 сек снижает количество ложных отключений при кратковременных колебаниях
• Поддержка как однофазного, так и трёхфазного контроля - один прибор заменяет несколько
• Высокая коммутирующая способность (40 А) позволяет использовать с большими нагрузками без внешних реле

Ограничения применения

• Не предназначен для установки на улице или в сырых помещениях - IP20 не защищает от влаги
• Не работает при постоянном токе (DC) - только переменный (AC)
• Не регулирует напряжение, а лишь отключает питание при выходе за пороги - не является стабилизатором
• Не поддерживает функцию автоподключения после восстановления напряжения - требует ручного возврата (если не указано иное в документации)
• Не рекомендуется для защиты чувствительной электроники без дополнительных фильтров - возможны импульсные помехи при переключении

Примеры использования

• Защита кондиционеров в офисах - отключает питание при просадке напряжения ниже 180 В
• Контроль на насосной станции - предотвращает работу насоса при напряжении выше 260 В, что снижает риск перегрева двигателя
• Щит управления конвейером на заводе - отслеживает баланс между фазами и отключает линию при обрыве одной из них
• Электрощит многоквартирного дома - защищает бытовые приборы от перенапряжения после ремонта ЛЭП

Практические советы

• Перед установкой проверьте фактическое напряжение в вашей сети - выберите пороги, которые соответствуют реальным условиям (например, если часто падает до 170 В - установите нижний порог на 160–170 В)
• Если используется в условиях нестабильной сети, увеличьте время задержки до 5–10 сек - это снизит число циклов включения/выключения
• Обязательно подключите нулевой провод - без него реле не определит фазное напряжение
• Проверяйте правильность подключения фаз по маркировке на корпусе - неверное подсоединение может привести к некорректной работе
• При использовании с большим током (>30 А) рекомендуется параллельно установить тепловое реле или автомат с подходящей характеристикой
• Реле Евроавтоматика ea04.009.022 не требует обслуживания, но периодически проверяйте надёжность зажимов клемм - особенно после первых нескольких включений
