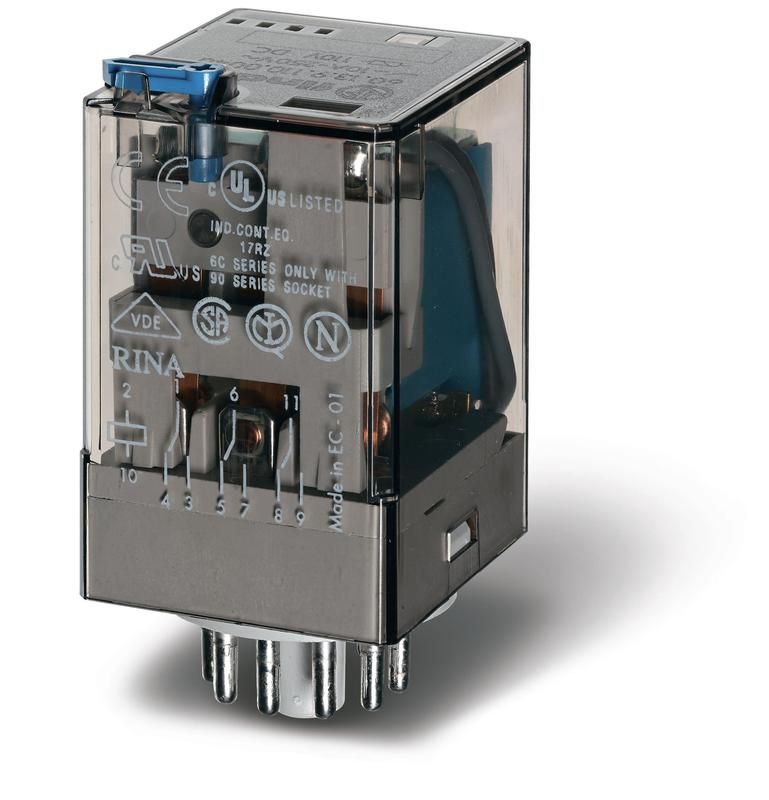

Универсальное электромеханическое реле; монтаж в розетку 11-штырьковый разъем; 3CO 10A; контакты AgNi | 601340510040PAS Finder 60.13.4.051.0040PAS

Реле универсальное электромеханическое Finder 60.13.4.051.0040pas — компактное промежуточное реле с 3 переключающими контактами на 10 А, предназначенное для установки в 11-штырьковую розетку. Подходит для автоматизации, управления нагрузками в пультах, щитах и контроллеров, где требуется надежное коммутирование переменного тока с возможностью ручной проверки состояния.

Назначение и область применения

Реле универсальное электромеханическое Finder 60.13.4.051.0040pas используется для передачи сигнала между цепями управления и силовыми нагрузками. Его применяют там, где нужна гальваническая развязка, увеличение числа контактов или усиление слабых управляющих сигналов. Часто встречается в системах автоматизации: станках, конвейерах, системах освещения, HVAC, панелях управления. Благодаря штепсельному подключению легко заменяется без пайки.

Технические характеристики

• Тип: промежуточное реле, моностабильное (без фиксации положения)
• Количество контактов: 3 переключающие группы (3CO — три однополюсных переключающих контакта)
• Коммутируемый ток: до 10 А при напряжении 220 В переменного тока
• Номинальный ток катушки: 0,5 А переменного тока (AC)
• Напряжение катушки: 220 В AC
• Материал контактов: серебро-никель (AgNi) — устойчивы к дуге, долговечны при переключении
• Подключение: 11-штырьковый разъем (вставляется в соответствующую розетку)
• Степень защиты: IP20 — защищено от прикосновений к токоведущим частям, но не от пыли и воды
• Климатическое исполнение: УХЛ4 — работает при температуре от −25°C до +40°C, допустима повышенная влажность
• Поляризация: свободная — можно подключать катушку любым способом (не имеет полярности)
• С принудительно управляемыми контактами: да — контакты остаются в заданном состоянии даже при отказе питания

Совместимость и монтаж

Реле универсальное электромеханическое Finder 60.13.4.051.0040pas монтируется исключительно в 11-штырьковую розетку стандарта Finder 60 серии. Не совместимо с другими типами разъемов. Для установки просто вставьте реле в розетку до характерного щелчка. Катушка подключается через два внешних провода к выводам 1 и 2 розетки. Контакты доступны на остальных штырьках — схема подключения указана на корпусе реле. Монтаж на плату невозможен — только штепсельный вариант.

Безопасность и стандарты

Реле соответствует европейским нормам безопасности: EN 61810-1 (общие требования), EN 61810-2 (требования к промежуточным реле) и EN 61810-7 (требования к реле с принудительно управляемыми контактами). Конструкция обеспечивает безопасную изоляцию между катушкой и контактами, что позволяет использовать его в цепях класса II.

Преимущества

• Индикация состояния: механический флажок показывает, включен ли контакт — удобно при диагностике
• Кнопка теста: позволяет вручную активировать реле без подачи напряжения на катушку — упрощает обслуживание
• Высокая надежность контактов AgNi — подходят для частых включений и высоких импульсов тока
• Быстрая замена: благодаря разъемному подключению не требует демонтажа платы или пайки
• Принудительно управляемые контакты обеспечивают предсказуемое поведение при аварийных ситуациях

Ограничения применения

• Не предназначено для работы во влажной среде или на открытом воздухе — IP20 не защищает от пыли и брызг
• Не подходит для постоянной работы при токе выше 10 А — риск оплавления контактов
• Катушка рассчитана только на 220 В AC — нельзя подключать к постоянному току или другому напряжению
• Запрещено использовать в цепях с высокой индуктивной нагрузкой без дополнительной защиты (например, RC-цепочки)
• Не рекомендуется для частого ручного тестирования более 1–2 раз в день — механизм имеет ограниченный ресурс

Примеры использования

• Управление светом в промышленном помещении через PLC — реле берёт на себя коммутацию мощных ламп
• Автоматический запуск насоса в системе охлаждения — слабый сигнал от термостата усиливается реле
• Сигнализация состояния оборудования: один контакт реле включает индикатор, когда машина в работе
• Резервирование каналов управления: реле переключает питание между основным и резервным источником

Практические советы

• Проверяйте соответствие розетки — используйте только оригинальные разъёмы Finder 60 серии
• При подключении катушки соблюдайте полярность выводов 1 и 2 — хотя реле не поляризовано, схема на розетке должна быть выдержана
• При использовании в цепях с двигателями или трансформаторами добавьте дроссели или TVS-диоды для гашения ЭДС самоиндукции
• Не закрывайте реле герметичными крышками — теплоотвод важен, особенно при длительной нагрузке 10 А
• При замене всегда отключайте питание — даже при отключённой катушке контакты могут находиться под напряжением
• Сохраните старое реле как запасной элемент — модели с таким же артикулом 60.13.4.051.0040pas имеют точную взаимозаменяемость
