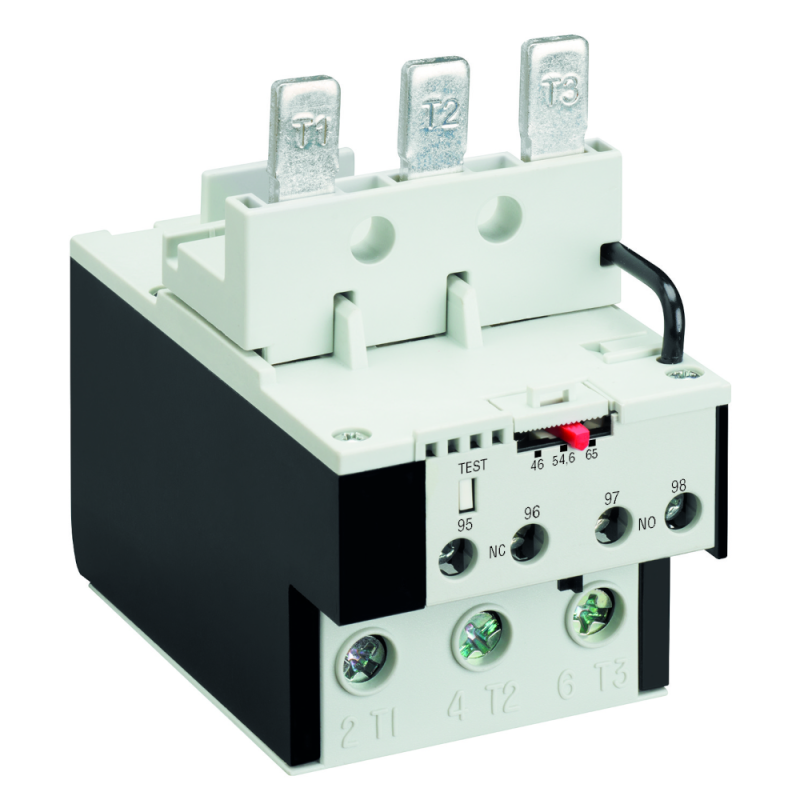

Реле перегрузки для контакторов (A)F-40...(A)F-94 OptiStart TF-UAP94-42 | 336090 КЭАЗ

Реле перегрузки OptiStart TF-UAP94-42 - это электромеханическое устройство для защиты трёхфазных двигателей от перегрузок и обрыва фазы. Подходит для установки на контакторы серий (A)F-40 и (A)F-94, обеспечивает надёжную работу в промышленных условиях. Бренд КэАЗ, артикул 336090.

Назначение и область применения

Реле перегрузки OptiStart TF-UAP94-42 защищает трёхфазные асинхронные двигатели с короткозамкнутым ротором от длительных перегрузок по току, включая аварийные ситуации - например, обрыв одной из фаз. Устройство используется в системах управления электродвигателями, где важна механическая надёжность и простота обслуживания. Применяется на насосах, вентиляторах, конвейерах, компрессорах и других станках с постоянной нагрузкой.

Технические характеристики

• Номинальный ток: 42 А - максимальный рабочий ток, при котором реле сохраняет устойчивую работу;
• Напряжение питания: 380 В - рассчитано на использование в трёхфазных сетях переменного тока 380–415 В;
• Мощность двигателя: до 15 кВт - оптимальная совместимость с двигателями этой мощности при номинальном токе 42 А;
• Класс защиты: 10A - время срабатывания при 7,2-кратной перегрузке составляет 4–10 секунд, что соответствует стандарту IEC 60947-4-1; позволяет избежать ложных срабатываний при пусковых токах;
• Количество контактов: 3 нормально замкнутых (НО) + 1 нормально разомкнутый (НЗ) - используются для сигнализации и отключения цепи управления;
• Степень защиты IP20 - предохраняет от доступа пальцев и крупных частиц, но не защищена от воды и пыли - требует установки в закрытом щите;
• Способ монтажа: непосредственное крепление - устанавливается прямо на контакторы серии (A)F без дополнительных платформ;
• Подключение силовой цепи: винтовые зажимы - обеспечивают прочное соединение проводов сечением до 16 мм2.

Совместимость и монтаж

Реле перегрузки OptiStart TF-UAP94-42 совместимо исключительно с контактными аппаратами серии (A)F-40 и (A)F-94 от КЭАЗ. Монтируется без инструментов: просто вставляется в направляющие на передней панели контактора до характерного щелчка. Для подключения силовых проводов используйте винты с моментом затяжки 1,2–1,5 Нм - переизбыток усилия повредит корпус. Контакты управления подключаются через клеммы на боковой стороне устройства. Не допускается установка на другие модели контакторов - даже аналогичные по габаритам - из-за различий в механизме зацепления.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC 60947-4-1 и российскому ГОСТ Р 50030.4.2. Сертифицировано для работы в промышленных условиях с температурой от -25C до +60C. Отсутствие герметизации (IP20) делает его непригодным для открытых площадок, сырых помещений или мест с высокой запылённостью.

Преимущества

• Высокая отказоустойчивость благодаря электромеханической конструкции - не требует внешнего питания;
• Автоматический режим восстановления после срабатывания - можно сбросить кнопкой вручную или автоматически (по настройкам);
• Чётко регламентированный класс 10A - идеален для оборудования с высокими пусковыми токами, таких как насосы и компрессоры;
• Простота диагностики - наличие индикатора срабатывания (выступающий флажок) позволяет быстро выявить причину отключения.

Ограничения применения

• Не подходит для однофазных двигателей - работает только в трёхфазных сетях;
• Не предназначен для частотного управления - не реагирует на изменения частоты, только на ток;
• Нельзя использовать вне закрытых шкафов - степень защиты IP20 не защищает от влаги и пыли;
• Не имеет функции термической компенсации окружающей температуры - при экстремальных температурах (+60C и ниже -25C) возможны отклонения в срабатывании;
• Не совместим с контактными аппаратами других брендов - даже если они имеют похожие габариты.

Примеры использования

• Конвейерная лента на пищевом производстве - защита от заклинивания и перегрева;
• Циркулярный насос в системе водоснабжения - предотвращение выхода из строя при снижении уровня жидкости;
• Воздухоохладитель в холодильном модуле - защита от перегрузки при увеличенной плотности воздуха;
• Шнековый питатель на заводе по производству кормов - обеспечение безопасного отключения при забивании.

Практические советы

• Перед установкой проверьте соответствие тока двигателя значению 42 А - если двигатель потребляет более 45 А, выбирайте модель с большим номиналом;
• При замене старого реле убедитесь, что новый установлен точно в ту же позицию - смещение может нарушить контакт с силовыми пластинами контактора;
• После срабатывания не включайте двигатель сразу - дайте времени остыть минимум 10 минут, особенно при многократных срабатываниях;
• Проверяйте состояние винтовых зажимов каждые 6 месяцев - ослабление вызывает нагрев и риск возгорания;
• Для систем с частыми пусками рекомендовано применение реле с классом 10A - он лучше переносит импульсы тока, чем класс 20.
