Реле перегрузки для контакторов (A)F-40...(A)F-94 OptiStart TF-UAP94-50 | 336091 КЭАЗ

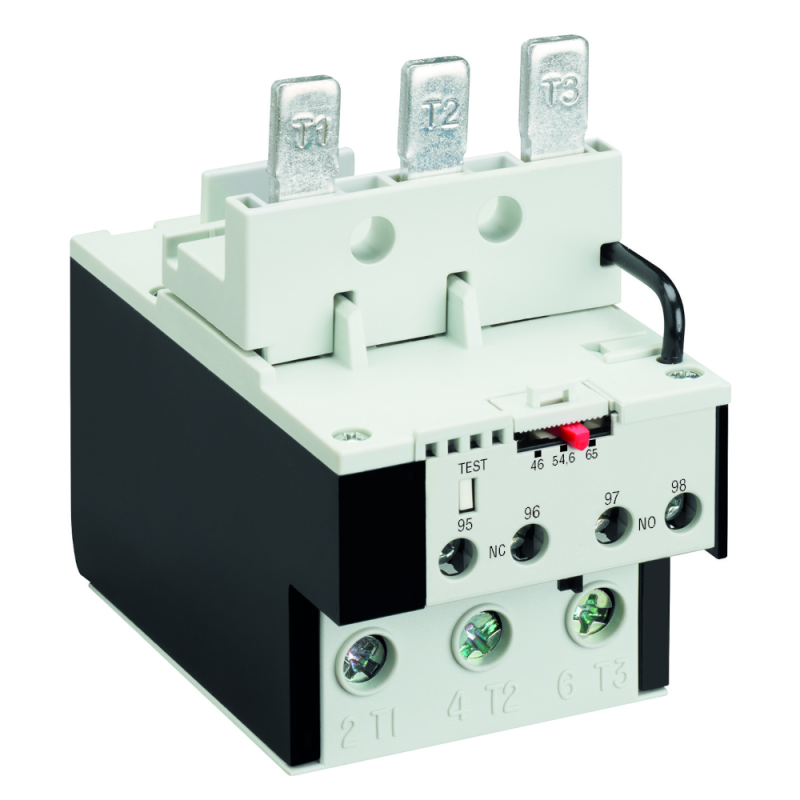

Реле перегрузки OptiStart TF-UAP94-50 - это электромеханическое устройство для защиты трёхфазных двигателей от перегрузок и обрыва фазы. Разработано для совместного использования с контактными аппаратами серий (A)F-40 и (A)F-94 от КЭАЗ. Артикул 336091 соответствует модели с номинальным током 50 А.

Назначение и область применения

Реле перегрузки OptiStart TF-UAP94-50 защищает асинхронные двигатели с короткозамкнутым ротором от длительных перегрузок по току, а также от аварийных ситуаций - например, при обрыве одной из фаз. Устройство используется в системах автоматического управления электродвигателями, где важна надёжная и проверенная защита. Подходит для установки на станках, насосах, компрессорах, конвейерах и других промышленных механизмах, работающих в режиме продолжительной нагрузки.

Технические характеристики

• Номинальный ток: 50 А - максимальный постоянный ток, который реле способно коммутировать без срабатывания;
• Напряжение питания: 380 В - работает в сетях переменного тока с этим значением;
• Мощность двигателя: до 22 кВт - рекомендованная максимальная мощность защищаемого электродвигателя;
• Класс защиты: Class 10A - время срабатывания при перегрузке 7,2×Iн составляет 4–10 секунд; обеспечивает точную защиту чувствительных механизмов;
• Степень защиты: IP20 - защита от предметов больше 12,5 мм, но не от воды и пыли; требует установки внутри корпуса или щита;
• Контакты: 3 нормально замкнутых (НО) и 1 нормально разомкнутый (НЗ) - используются для сигнализации и отключения цепи управления;
• Подключение силовой цепи: винтовые зажимы - обеспечивают надёжный контакт, подходят для медных проводников сечением до 16 мм2;
• Исполнение: открытое - не имеет внешнего корпуса, предназначен для монтажа в закрытых распределительных устройствах.

Совместимость и монтаж

Реле перегрузки OptiStart TF-UAP94-50 устанавливается непосредственно на контакторы серий (A)F-40 и (A)F-94 от КЭАЗ. Монтаж выполняется путём плотного защёлкивания на направляющие шины контактора - специальных крепёжных выступов, расположенных на передней панели аппарата. Для работы требуется предварительно установленный контактор того же производителя и серии. Совместимость с другими моделями контакторов не гарантируется. Подключение входящих и выходящих проводов силовой цепи осуществляется через винтовые зажимы на нижней части реле - необходимо соблюдать момент затяжки, указанный в руководстве по эксплуатации.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC 60947-4-1 и ГОСТ Р 50030.4.1. Произведено на заводе КЭАЗ - предприятии с системой менеджмента качества ISO 9001. Все материалы и компоненты проходят контроль на соответствие долговечности и термостабильности при рабочих температурах от −25 C до +60 C.

Преимущества

• Высокая надёжность механической конструкции - отсутствие электроники снижает риск отказа при скачках напряжения;
• Автоматический и ручной режим восстановления после срабатывания - позволяет выбрать вариант в зависимости от условий эксплуатации;
• Чёткая градация класса 10A - идеальна для оборудования с высоким пусковым током, которое требует задержки перед отключением;
• Простота диагностики - наличие индикатора срабатывания (визуальный флажок) позволяет быстро определить причину отключения;
• Совместимость с новыми контактными аппаратами OptiStart K-AF - обеспечивает унификацию системы управления.

Ограничения применения

• Не применяется в однофазных цепях - только для трёхфазных двигателей;
• IP20 исключает использование вне электрощитов - нельзя устанавливать на открытых площадках или в условиях запылённости;
• Не регулируется - ток срабатывания жёстко задан на уровне 50 А, невозможно изменить порог защиты;
• Требуется обязательное применение с контактными аппаратами серии (A)F-40…(A)F-94 - другие контакторы не поддерживаются;
• Не подходит для частотных преобразователей - реле реагирует только на ток, а не на гармоники или импульсы.

Примеры использования

• Защита насосной группы в системе водоснабжения с двигателем 18,5 кВт;
• Обеспечение безопасности конвейерной линии на пищевом производстве с двигателем 22 кВт;
• Комплексная защита вентиляторов в HVAC-системах при использовании контакторов AF-94;
• Автоматизация воздушных компрессоров в мастерских и цехах с периодическими перегрузками.

Практические советы

• Перед установкой проверьте соответствие номинала двигателя (до 22 кВт) и тока (не более 50 А);
• При монтаже используйте только медные провода сечением 2,5–16 мм2 - алюминий не допускается;
• После срабатывания реле обязательно найдите причину перегрузки - не просто сбрасывайте флажок;
• Если двигатель часто запускается, убедитесь, что класс 10A достаточен - для очень частых пусков рассмотрите электронные аналоги;
• Не устанавливайте рядом с источниками тепла - перегрев окружающей среды может вызвать ложное срабатывание.
