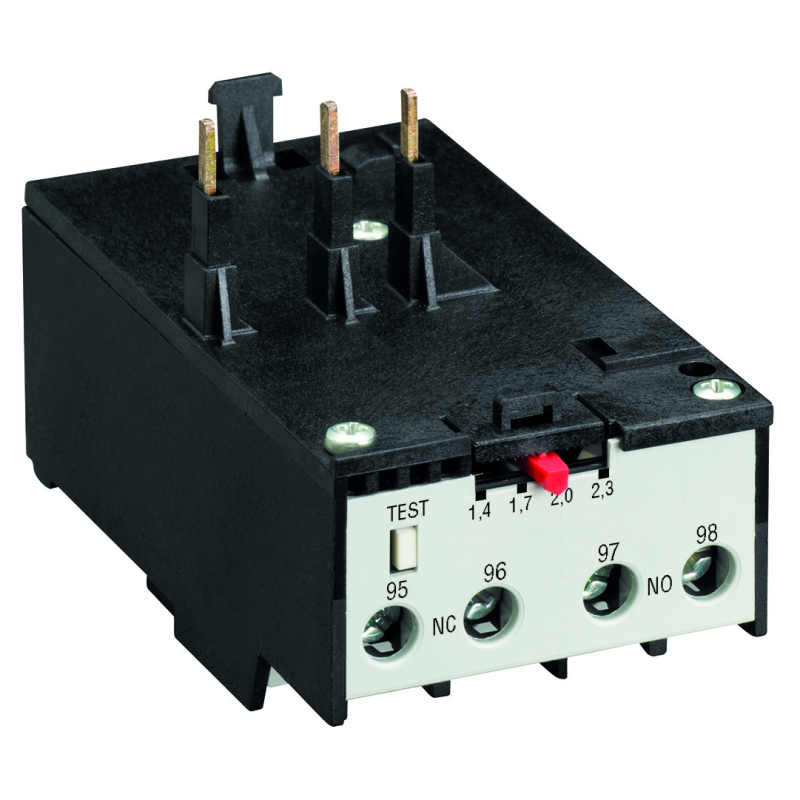

Реле перегрузки для мини-контакторов M OptiStart TF-MAP-10 | 336021 КЭАЗ

Реле перегрузки OptiStart TF-MAP-10 для мини-контакторов M - это электромеханическое устройство для защиты трёхфазных двигателей от перегрузок и обрыва фазы. Разработано КЭАЗ совместно с мини-контакторами серии M, обеспечивает надёжную работу в промышленных установках с номинальным током до 10 А.

Назначение и область применения

Реле перегрузки OptiStart TF-MAP-10 защищает трёхфазные асинхронные двигатели с короткозамкнутым ротором от длительных перегрузок по току, а также от повреждений при обрыве одной из фаз. Подходит для использования в системах управления насосами, вентиляторами, компрессорами, конвейерами и другим оборудованием, где требуется простая и надёжная тепловая защита.

Технические характеристики

• Номинальный ток: 10 А - максимальный рабочий ток, при котором реле сохраняет стабильную работу;
• Напряжение питания: 380 В - рассчитано на питание от трёхфазной сети переменного тока напряжением 380 В;
• Класс защиты: Класс 10A - время срабатывания при 7,2-кратном токе составляет 4–10 секунд; оптимально для двигателей с умеренным пуском;
• Количество нормально замкнутых (НО) контактов: 3 - используются для сигнализации отказа или отключения цепи управления;
• Степень защиты: IP20 - защита от доступа пальцев и крупных частиц, но не от воды и пыли;
• Исполнение: Открытое - корпус не герметичен, требует установки в закрытом щите;
• Способ монтажа: Непосредственное крепление - устанавливается прямо на мини-контакторы M без дополнительных баз;
• Тип подключения силовой цепи: Винтовое соединение - надёжное, позволяет многократно разбирать и собирать без потери качества контакта;
• Номинальная мощность электродвигателя: 3000 кВт - указано как справочное значение для условий применения, фактическая нагрузка зависит от тока и коэффициента мощности.

Совместимость и монтаж

Реле перегрузки OptiStart TF-MAP-10 специально спроектировано для установки на мини-контакторы серии M от КЭАЗ. Монтируется непосредственно на контактную группу без переходных плат или адаптеров. Для правильной работы необходимо точно совпадать типоразмером и количеством контактов. Убедитесь, что контакты реле плотно заходят в гнёзда контактора - плохой контакт вызывает нагрев и ложные срабатывания. Подключение проводов выполняется через винтовые зажимы: затягивайте их усилием 0,5–0,7 Нм, чтобы избежать пережима жилы или слабого контакта.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC 60947-4-1 для тепловых реле перегрузки. Применение в соответствии с рекомендациями производителя гарантирует безопасную эксплуатацию в условиях промышленного оборудования. Не предназначен для использования во взрывоопасных средах или вне закрытых электрощитов из-за степени защиты IP20.

Преимущества

• Простая механическая конструкция - высокая надёжность, мало подвержено сбоям от помех;
• Автоматическое восстановление после срабатывания - не требует ручного сброса, снижает простои;
• Фиксированная настройка класса 10A - не нуждается в регулировке, идеально для стандартных применений;
• Минимальная потребляемая мощность - не создаёт дополнительной нагрузки на сеть управления;
• Совместимость с сериями контакторов M - единая система сборки, ускоряет монтаж и обслуживание.

Ограничения применения

• Не применяется в сетях постоянного тока - работает только на переменном напряжении 380 В;
• Не подходит для частотных преобразователей - чувствителен к несинусоидальным токам;
• Запрещён монтаж в открытых помещениях или местах с высокой запылённостью - степень защиты IP20 недостаточна;
• Не используется для защиты однофазных двигателей - предназначено исключительно для трёхфазных;
• Нельзя использовать при температуре окружающей среды ниже –10 C или выше +60 C - выходит за пределы допустимого диапазона.

Примеры использования

• Защита насосов в системах водоснабжения и канализации;
• Обеспечение безопасности вентиляторов на промышленных объектах;
• Контроль нагрузки компрессоров в воздушных системах;
• Управление конвейерными линиями на пищевых и химических производствах;
• Подключение к автоматическим линиям с использованием контакторов M от КЭАЗ.

Практические советы

• Перед установкой проверьте соответствие тока двигателя номинальному значению реле - 10 А максимум. Перегрузка по току приведёт к преждевременному выходу из строя;
• При замене старого реле убедитесь, что новый аналог имеет тот же класс срабатывания (10A);
• Не используйте реле OptiStart TF-MAP-10 в качестве основного коммутирующего устройства - оно не предназначено для частых включений;
• Проверяйте состояние винтовых зажимов каждые 6 месяцев - ослабление контактов вызывает перегрев;
• Если двигатель часто запускается под нагрузкой - рассмотрите возможность применения электронного реле с более широким диапазоном настроек.
