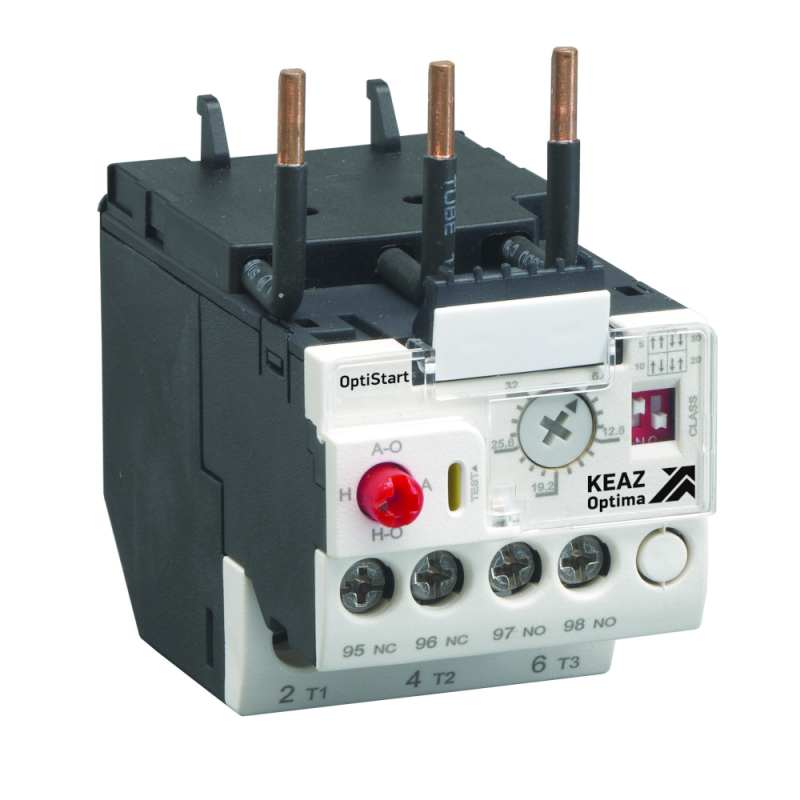

Реле перегрузки электронное для контакторов F-09..F-38, TF-EAP38-2,0, КЭАЗ - устройство для защиты трёхфазных двигателей от перегрузок и обрыва фазы, совместимое с контактными аппаратами серии OptiStart. Подходит для установки в панели управления промышленного оборудования.

Назначение и область применения

Реле перегрузки электронное для контакторов F-09..F-38, TF-EAP38-2,0, КЭАЗ защищает асинхронные двигатели с короткозамкнутым ротором от длительных перегрузок по току, а также от аварийных ситуаций - например, обрыва одной из фаз. Устройство применяется в системах автоматического управления, где важна точность срабатывания и надёжность работы. Часто используется в насосах, вентиляторах, компрессорах, конвейерах и других станках с постоянной нагрузкой.

Технические характеристики

• Номинальный ток: 2 А - максимальный рабочий ток, который реле может контролировать без срабатывания;
• Номинальная мощность двигателя: 0,12 кВт - рекомендованная мощность защищаемого электродвигателя при напряжении 380 В;
• Напряжение питания: 380 В - питание реле осуществляется от сети, к которой подключен двигатель;
• Количество нормально открытых (НО) контактов: 3 - используются для сигнализации срабатывания или отключения цепи;
• Количество нормально закрытых (НЗ) контактов: 1 - может использоваться для запирания цепи управления при аварии;
• Степень защиты IP20 - предохраняет от доступа пальцев и крупных частиц, но не защищена от воды и пыли; подходит только для внутренней установки в закрытые щиты;
• Исполнение: открытое - корпус не имеет герметичной оболочки, требует монтажа в защищённом месте;
• Способ монтажа: непосредственное крепление - устанавливается прямо на DIN-рейку или поверхность без дополнительных адаптеров;
• Тип подключения силовой цепи: винтовое - провода зажимаются в клеммах с помощью отвертки, обеспечивает надёжный контакт при правильном моменте затяжки.

Совместимость и монтаж

Реле перегрузки электронное для контакторов F-09..F-38, TF-EAP38-2,0, КЭАЗ рассчитано на установку непосредственно на контакторы серии F-09…F-38. Совместимо с контактными аппаратами OptiStart K, включая модели с электронным управлением. Монтировать можно только на вертикальную плоскость, допускается горизонтальное положение - только при условии соблюдения температурного режима. Для подключения используйте медные жилы сечением до 2,5 мм2. Не допускается подключение алюминиевых проводов без переходных наконечников.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ IEC 60947-4-1 и ГОСТ IEC 60947-5-1. Обеспечивает функциональную безопасность при работе в условиях промышленной среды. Отсутствие сертификата ATEX делает его непригодным для взрывоопасных зон.

Преимущества

• Электронная начинка позволяет точно настраивать порог срабатывания и исключает ложные срабатывания от кратковременных скачков тока;
• Трёхканальная защита по току каждой фазы - выявляет даже частичный обрыв, что недоступно в механических аналогах;
• Малый габарит и лёгкий вес - удобно для плотной компоновки в шкафах управления;
• Встроенные индикаторы состояния (при наличии) позволяют оперативно определить причину отключения - перегрузка или обрыв фазы.

Ограничения применения

• Не работает при напряжении ниже 300 В - требуется стабильное питание 380 В;
• IP20 не допускает использование во влажных, пыльных или наружных помещениях - обязательна установка внутри закрытого щита;
• Подходит только для трёхфазных двигателей - не предназначен для однофазных машин или нагревательных элементов;
• Не регулируется пользователем - настройка параметров срабатывания выполняется на заводе, изменение невозможно без замены устройства.

Примеры использования

• Защита маломощного насоса в системе водоснабжения (0,12 кВт);
• Контроль тока в приводе конвейера на пищевом производстве;
• Автоматическое отключение вентилятора при перегрузке в HVAC-системе;
• Связка с контактором OptiStart K-AF для создания полноценной системы управления двигателем.

Практические советы

• Перед установкой проверьте соответствие номинального тока реле (2 А) и рабочего тока двигателя - превышение вызовет постоянные отключения;
• При монтаже на DIN-рейку убедитесь, что реле плотно зафиксировано - слабый контакт увеличивает риск перегрева;
• Не забудьте подключить все три фазы через реле - пропущенная фаза лишит устройство возможности обнаружить обрыв;
• Проверяйте состояние клемм каждые 6–12 месяцев - ослабление винтов приводит к нагреву и выходу из строя;
• Если двигатель часто запускается - учтите, что реле не защищает от частых пусков, только от длительных перегрузок.
