Реле перепада давления EKF RVG-10-200 (200 Па) |

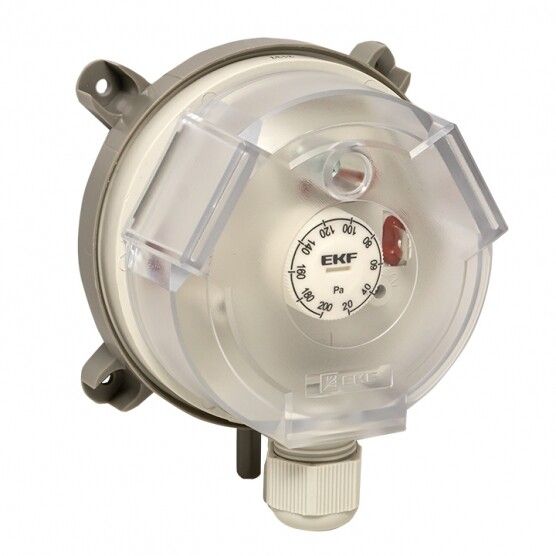

Реле перепада давления (200 Па) EKF PROxima с артикулом rvg-10-200 - механический прибор для контроля малых перепадов давления в системах вентиляции и кондиционирования. Он реагирует на снижение проходимости фильтров или остановку вентиляторов, обеспечивая автоматическое отключение оборудования при аварийных ситуациях.

Назначение и область применения

Реле перепада давления (200 Па) EKF PROxima предназначено для мониторинга разницы давления между двумя точками воздуховода. Его основная задача - сигнализировать о забивании воздушных фильтров, прекращении движения воздуха или сбоя в работе вентиляторов. Применяется в системах вентиляции, кондиционирования, рекуперации и промышленной аэродинамике. Подходит для установки в воздуховодах жилых, офисных и производственных зданий.

Технические характеристики

• Диапазон измерения: 20–200 Па (0,0002–0,002 бар)
• Нижний порог срабатывания: 20 Па
• Верхний предел измерения: 200 Па
• Максимальное рабочее давление: 0,1 бар (не более - риск повреждения мембраны)
• Номинальное давление PN: 0,002 бар
• Чувствительный элемент: мембрана - устойчива к вибрациям и долговечна
• Максимальный коммутируемый ток: 1,5 А - подходит для управления слаботочными цепями (например, контакторами или индикаторами)
• Максимальная рабочая температура: +85 C
• Степень защиты: IP54 - защищает от пыли и брызг воды, но не предназначено для влажных помещений или прямого попадания воды

Совместимость и монтаж

Реле перепада давления (200 Па) EKF PROxima поставляется с комплектом для быстрого монтажа:

• Штуцеры для врезки в прямоугольный или круглый воздуховод
• Импульсная трубка длиной 1,5 м - соединяет два точки измерения
• Крепежные винты для фиксации корпуса

Подключается к сети переменного тока через нормально замкнутые (NC) или нормально открытые (NO) контакты реле. Для правильной работы важно соблюдать полярность подключения импульсных трубок: верхняя - к участку до фильтра, нижняя - после. Посадочные отверстия рассчитаны под стандартные воздуховоды, диаметр штуцера - 6 мм. Монтаж допускается только в горизонтальном положении.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электрооборудования в помещениях с нормальной средой. Сертифицировано по ГОСТ Р 50030.5.1 и IEC 60947-5-1. Не предназначен для взрывоопасных зон, агрессивных газов или паров растворителей.

Преимущества

• Механическая конструкция без электроники - надежна при колебаниях напряжения и высоких температурах
• Не требует внешнего питания - работает за счет давления
• Простая настройка порогов срабатывания - регулировка вручную без инструментов
• Комплектация позволяет смонтировать устройство за 10–15 минут без дополнительных деталей

Ограничения применения

• Не использовать в системах с давлением выше 0,1 бар - возможна деформация мембраны
• Запрещена работа при температуре выше +85 C - выход из строя
• Не подходит для агрессивных сред: химические испарения, масляные туманы, конденсат
• IP54 не гарантирует защиту от постоянной влаги - не устанавливать в сырых каналах или на улице
• Не предназначено для частого переключения (>1000 раз/час) - срок службы ограничен механическими контактами

Примеры использования

• Контроль состояния HEPA-фильтров в системах вентиляции больниц
• Автоматическое отключение вентилятора при обрыве воздуховода
• Сигнализация засора в рекуператоре теплообменника
• Обеспечение безопасного режима работы в системах вытяжной вентиляции на производствах

Практические советы

• Перед первым запуском проверьте герметичность всех соединений импульсной трубки - даже микроскопическая утечка исказит показания
• Настройте порог срабатывания на уровне 80–120 Па - оптимально для большинства фильтров класса F7-F9
• Проверяйте состояние мембраны каждые 6 месяцев - особенно в условиях повышенной пылевой нагрузки
• Если реле часто срабатывает без видимых причин - проверьте равномерность потока воздуха в канале; возможно, требуется балансировка системы
• Артикул rvg-10-200 совместим с другими моделями серии PROxima - можно заменить аналогично по параметрам
