Промежуточное реле 2 контакта с LED индикацией 10А 230В AC ПР-102 - 23917DEK APC

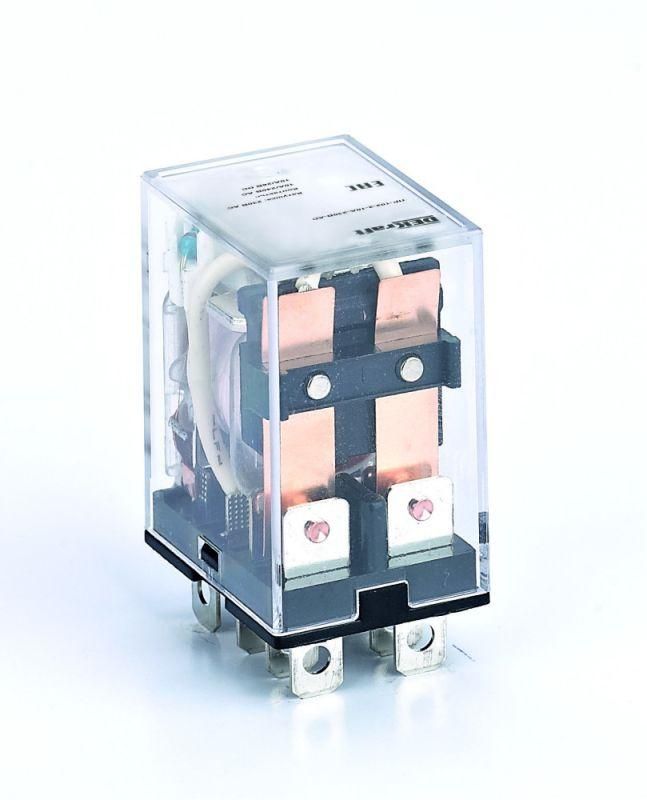

Промежуточное реле ПР-102 от DEKraft - устройство для коммутирования слаботочных цепей в системах автоматизации с питанием 230 В переменного тока. Модель с двумя переключающими контактами и светодиодной индикацией обеспечивает наглядное управление нагрузками до 10 А, удобна для монтажа на DIN-рейку и подходит для частых включений. Артикул 23917dek соответствует серийному решению DEKraft.

Назначение и область применения

Промежуточное реле ПР-102 используется для передачи управляющего сигнала между контроллером и исполнительными устройствами. Его применяют там, где требуется изолировать слаботочную цепь от силовой нагрузки - например, в пультах управления, панелях автоматики, системах освещения или маломощных станках. Подходит для задач, где важна частота включения-выключения: конвейеры, насосы, клапаны, световые сигналы.

Технические характеристики

• Напряжение катушки: 230 В переменного тока (AC)
• Номинальный ток контактов: 10 А
• Количество контактов: 2 переключающих (NO+NC в одном контакте)
• Тип управления: моностабильное (обычное реле - возвращает положение после снятия напряжения)
• Индикация: встроенный светодиод показывает активное состояние (горит при включенном реле)
• Степень защиты: IP21 - защищено от вертикально падающих капель воды и доступа пальцев к токоведущим частям
• Способ монтажа: втычной, с возможностью фиксации на DIN-рейке или монтажной панели
• Подключение: штепсельное (разъемное) - контакты вставляются в базовый разъём
• Поляризация: свободная - можно подключать клеммы катушки без соблюдения полярности

Совместимость и монтаж

Промежуточное реле ПР-102 совместимо с любыми стандартными разъёмами для втычных реле типа 11,5×48 мм. Устанавливается на DIN-рейку шириной 35 мм через базовый держатель (не входит в комплект). Для монтажа достаточно вставить реле в разъём до щелчка - провода подключаются к базе, а не к самому реле. Это ускоряет замену устройства при выходе из строя. Размеры компактны - подходит для плотной сборки в распределительных щитах.

Безопасность и стандарты

Промежуточное реле ПР-102 соответствует требованиям безопасности для бытовых и промышленных устройств. Степень защиты IP21 гарантирует безопасность при использовании внутри закрытых щитов. Напряжение 230 В AC соответствует сетевым стандартам Европы и стран СНГ. Реле не содержит опасных материалов и не выделяет токсичных веществ при работе.

Преимущества

• Светодиодная индикация позволяет сразу определить, включено ли реле - снижает время диагностики
• Штепсельное подключение упрощает замену без отсоединения проводов
• Высокая надёжность контактов при 10 А - рассчитано на длительную работу даже при частых переключениях
• Свободная полюсность катушки исключает ошибки при подключении
• Компактный корпус экономит место в щите

Ограничения применения

• Не предназначен для работы в условиях повышенной запылённости, влаги или температур ниже 0 C - IP21 недостаточно для улицы или сырых помещений
• Не подходит для управления высокомощными нагрузками (>10 А) - риск подплавления контактов
• Не работает с постоянным током (DC) - катушка рассчитана только на 230 В AC
• Требуется отдельный монтажный основание (база) - само реле не крепится напрямую к рейке

Примеры использования

• Управление световым указателем на станке через PLC
• Переключение режима работы вентилятора в HVAC-системе
• Активация звукового сигнала при аварии в панели управления
• Коммутация маломощных реле большего класса в многоступенчатой схеме

Практические советы

• Выбирайте базу с подходящим числом контактов - для двухполюсного реле нужна база на 2 контакта
• Проверьте соответствие напряжения сети 230 В +-10% - завышенное напряжение сокращает срок службы катушки
• При монтаже в щитах с большим количеством реле - оставляйте минимум 10 мм зазора между соседними модулями для лучшего теплоотвода
• Замена реле ПР-102: отключите питание, потяните реле вверх, вставьте новое - не нужно трогать провода
• Не используйте реле в цепях с импульсными нагрузками (например, светодиодные лампы с драйверами) - возможны ложные срабатывания
