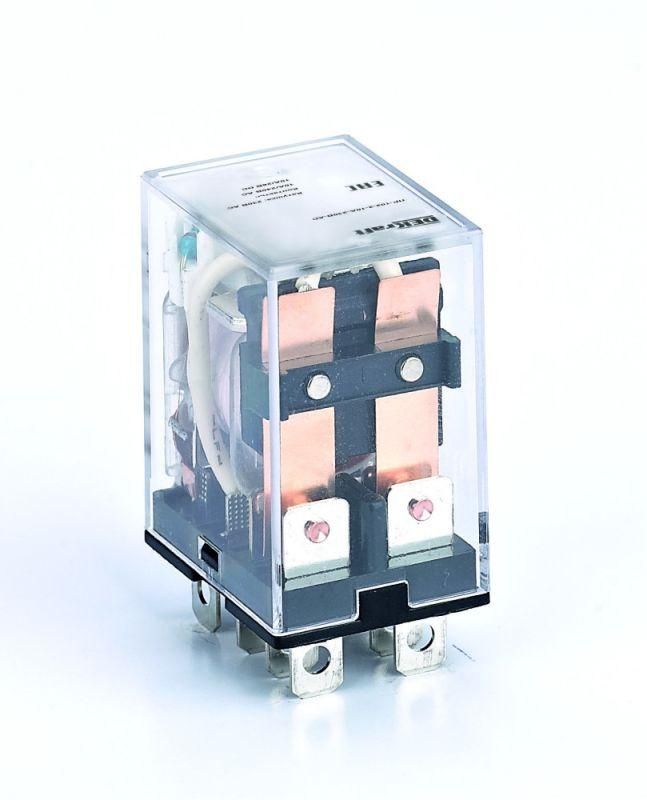

Промежуточное реле 2 конт. с LED инд. 10А 24В AC ПР-102 | 23912DEK DEKraft APC

Промежуточное реле ПР-102 от DEKraft - устройство для коммутации слаботочных цепей с управлением через 24 В переменного тока. Светодиодная индикация и втычной монтаж делают его удобным для автоматизации оборудования, где важна наглядность состояния и быстрая замена.

Назначение и область применения

Промежуточное реле ПР-102 используется для передачи сигнала между управляющим устройством (например, PLC, терморегулятором, таймером) и исполнительными элементами - моторами, клапанами, светильниками, нагревателями. Подходит для систем, где требуется частое включение-выключение нагрузки до 10 А. Часто применяется в панелях управления станков, конвейеров, систем вентиляции и освещения.

Технические характеристики

• Напряжение питания катушки: 24 В переменного тока (AC)
• Номинальный ток контактов: 10 А
• Количество переключающих контактов: 2 (нормально разомкнутые - NO)
• Тип контактов: одинарные, без поляризации - можно подключать любым способом
• Управление: моностабильное (возврат в исходное положение после снятия напряжения)
• Индикация: светодиод горит при наличии напряжения на катушке
• Степень защиты: IP21 - защищено от вертикально падающих капель воды и доступа пальцев к токоведущим частям
• Способ монтажа: втычной, с возможностью фиксации на DIN-рейке или монтажной панели
• Подключение: штепсельное (разъемное) - реле вставляется в базовый разъем

Совместимость и монтаж

Промежуточное реле ПР-102 совместимо с типовыми разъемами для втычных реле стандарта IEC 61810. Устанавливается на DIN-рейку шириной 35 мм или крепится на панель с помощью встроенных креплений. Для подключения используйте соответствующий патрон - он продается отдельно. Обязательно проверьте соответствие типа разъема (обычно 10-контактный) перед покупкой. Монтаж не требует пайки - достаточно вставить реле в патрон до щелчка.

Безопасность и стандарты

Промежуточное реле ПР-102 соответствует требованиям безопасности IEC 61810-1 и имеет степень защиты IP21. Это обеспечивает безопасную работу в закрытых распределительных щитах, но не допускает использование во влажных, пыльных или открытых помещениях. Серия ПР-102 сертифицирована для работы в условиях промышленного электрооборудования.

Преимущества

• Светодиодная индикация позволяет сразу определить, включено ли реле - снижает время диагностики
• Втычной монтаж ускоряет замену при отказе - не нужно отсоединять провода
• Компактные габариты экономят место в щите
• Отсутствие поляризации упрощает подключение - не важно, куда подавать L/N на катушку
• Выдерживает 10 А - подходит для большинства маломощных нагрузок в автоматике

Ограничения применения

• Не предназначен для постоянной работы при температуре выше +55 C - перегрев сокращает срок службы
• IP21 не защищает от брызг, пыли и влаги - нельзя использовать вне щита
• Нет нормально замкнутых (NC) контактов - только 2 NO, что ограничивает схемы управления
• Не рассчитан на высокочастотные импульсы - максимальная частота включения около 10–20 раз в минуту
• Только переменный ток 24 В - не работает от постоянного тока (DC)

Примеры использования

• Управление насосом в системе охлаждения через сигнал от контроллера
• Включение световой сигнализации при срабатывании датчика уровня
• Коммутирование пускателя двигателя с маломощного выхода PLC
• Автоматическое включение вентилятора по таймеру
• Разделение цепей управления и силовых цепей в пульте станка

Практические советы

• Выбирайте патроны с зажимами под медные жилы 0,5–2,5 мм2 - так надежнее, чем просто вставка в разъем
• Проверяйте наличие напряжения на катушке мультиметром перед заменой - часто проблема в питании, а не в реле
• При использовании в щитах с высокой плотностью монтажа учтите, что ПР-102 занимает один модуль (17,5 мм)
• Не перегружайте контакты - даже при 10 А лучше работать с запасом (не более 8 А длительно)
• Заменяйте реле при появлении трещины корпуса или потухшей индикации - даже если контакты «работают»
