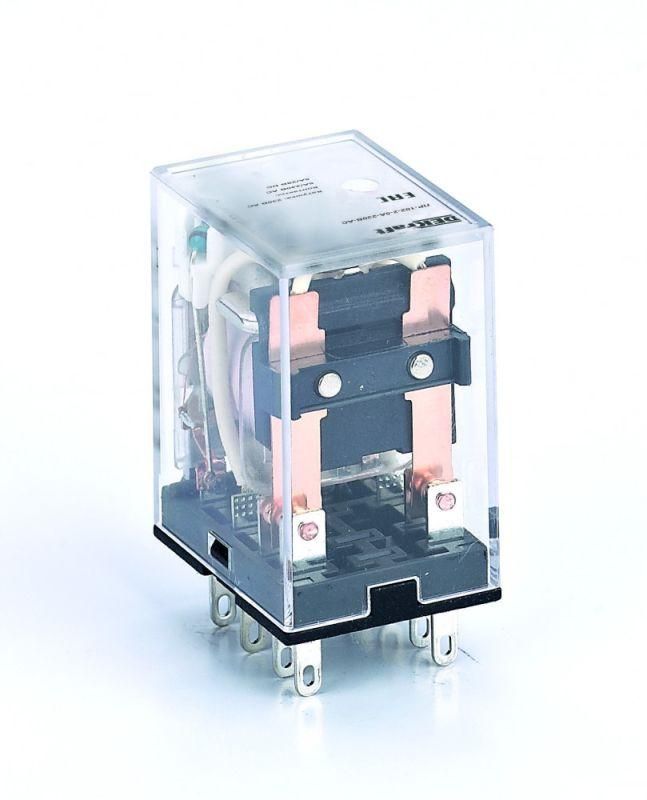

Промежуточное реле 2 конт. с LED инд. 5А 127В AC ПР-102 | 23862DEK DEKraft APC

Промежуточное реле ПР-102 от DEKraft - устройство для коммутации слаботочных цепей с индикацией состояния. Подходит для автоматизации оборудования, где требуется надёжное управление нагрузкой до 5 А при напряжении 127 В переменного тока. Артикул 23862dek обеспечивает совместимость с типичными системами контроля.

Назначение и область применения

Промежуточное реле ПР-102 используется для передачи управляющего сигнала между контроллером и исполнительным устройством. Его применяют там, где основное реле или контактор не могут работать напрямую с низковольтной логикой - например, в пультах управления, панелях автоматики, системах освещения или маломощных конвейерах. Благодаря двум контактам и светодиодной индикации, ПР-102 удобен для диагностики и сборки компактных щитов.

Технические характеристики

• Номинальное напряжение катушки: 127 В переменного тока (AC)
• Номинальный ток контактов: 5 А
• Количество переключающих контактов: 2 (нормально разомкнутые - NO)
• Тип управления: моностабильное (возврат в исходное положение после снятия напряжения)
• Светодиодная индикация: да (горит при включенном состоянии катушки)
• Способ монтажа: втычной, с возможностью фиксации на DIN-рейке или монтажной панели
• Подключение: штепсельное (разъёмное), без пайки
• Степень защиты: IP21 (защита от вертикально падающих капель воды и доступа пальцев к токоведущим частям)
• Поляризация: свободная - можно подключать клеммы катушки без учёта полярности

Совместимость и монтаж

Промежуточное реле ПР-102 монтируется на стандартную DIN-рейку шириной 35 мм через втычной базовый разъём. Установка занимает несколько секунд: просто вставьте реле до щелчка. Разъёмное подключение позволяет заменить устройство без отсоединения проводов - достаточно вынуть реле и вставить новое. Совместимо с большинством промышленных щитов, использующих стандартные разъёмы для реле типа “Ф” или “S”. Обратите внимание: посадочное гнездо должно соответствовать габаритам ПР-102 - проверьте совместимость с вашим держателем.

Безопасность и стандарты

Промежуточное реле ПР-102 соответствует требованиям безопасности для бытовых и промышленных устройств. Степень защиты IP21 гарантирует безопасную работу внутри закрытых распределительных щитов. Отсутствие открытых токоведущих частей снижает риск поражения током при обслуживании. Рекомендовано применение в помещениях с нормальной влажностью и температурой от -25C до +55C.

Преимущества

• Индикация состояния: светодиод наглядно показывает, включено ли реле - ускоряет поиск неисправностей
• Удобный втычной монтаж: не требует инструментов, легко заменяется
• Компактный размер: экономит место в щитах, особенно важен при плотной компоновке
• Свободная полюсность: не нужно следить за полярностью при подключении катушки
• Высокая механическая износостойкость: рассчитано на частые включения/отключения

Ограничения применения

• Не предназначен для работы с постоянным током - только переменный ток 127 В
• IP21 не допускает использование во влажных, пыльных или наружных условиях
• Контакты не имеют нормально замкнутых (NC) - только два NO, нельзя использовать для инверсии сигнала
• Максимальный ток 5 А - не подходит для управления двигателями, ТЭНами или светильниками выше 600–700 Вт
• Не рекомендуется для высокочастотных импульсов (более 1000 включений/час) - срок службы снизится

Примеры использования

• Управление маломощными насосами в системах автополива
• Коммутирование сигналов от PLC к световым индикаторам или звуковой сигнализации
• Реализация логических схем в пультах управления станков
• Переключение режимов работы вентиляционных систем
• Интерфейс между микроконтроллером (например, Arduino) и реле большой мощности

Практические советы

• Проверяйте соответствие напряжения сети 127 В - при завышенном напряжении катушка перегреется
• При использовании в щитах с несколькими реле - располагайте ПР-102 подальше от силовых элементов, чтобы минимизировать помехи
• Если нужна NC-функция - выбирайте другое реле; ПР-102 не поддерживает её
• Запасные экземпляры храните в сухом месте - даже при IP21 чувствителен к конденсату
• Для долгой службы не перегружайте контакты - лучше использовать с запасом по току (не более 4 А при длительной работе)
