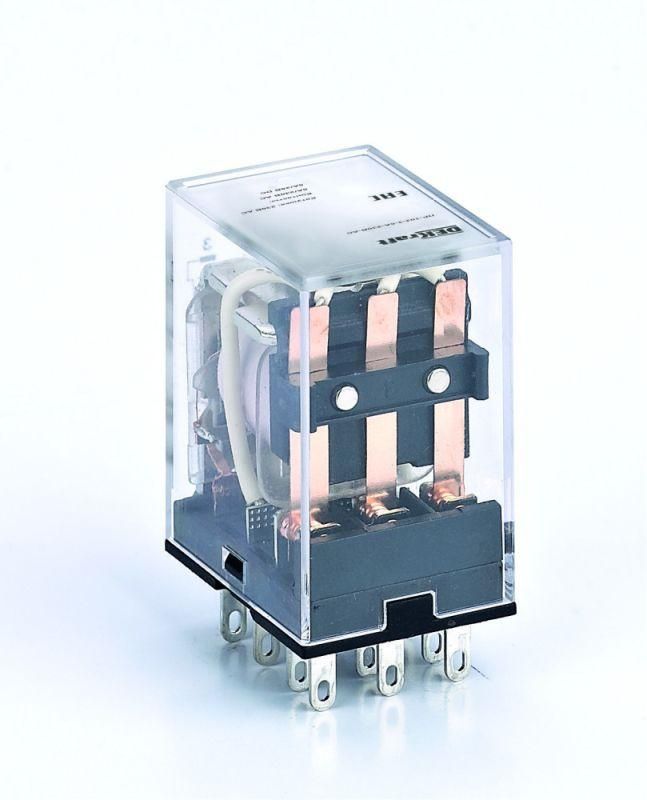

Промежуточное реле 3 конт. с LED инд. 5А 230В AC ПР-102 - 23883DEK APC

Реле промежуточное ПР-102 3 контакта с LED-индикацией 5А 230В AC от DEKraft - устройство для коммутации слаботочных цепей в системах автоматизации. Надёжное, компактное и удобное в монтаже, оно подходит для управления освещением, маломощными двигателями и исполнительными механизмами. Артикул 23883dek соответствует серийному решению DEKraft.

Назначение и область применения

Реле промежуточное ПР-102 используется для передачи управляющего сигнала между контроллером и нагрузкой. Его применяют там, где нужна изоляция цепей управления и силовой части, а также требуется увеличить количество доступных контактов. Подходит для систем автоматизации, панелей управления, бытовой и промышленной техники, где требуется частое включение-выключение - например, в конвейерах, насосах, системах вентиляции.

Технические характеристики

• Тип тока: переменный (AC)
• Напряжение катушки: 230 В
• Номинальный ток контактов: 5 А
• Количество переключающих контактов: 3 (одинарные)
• Управление: моностабильное (возврат в исходное положение после снятия напряжения)
• Индикация: светодиод (LED) - горит при включенном состоянии реле
• Подключение: штепсельное (разъёмное), без пайки
• Способ монтажа: втычной, на DIN-рейку или монтажную панель
• Степень защиты: IP21 - защищено от вертикального падения капель воды и прикосновения к токоведущим частям пальцем
• Поляризация: свободная - можно подключать клеммы катушки в любом порядке

Совместимость и монтаж

Реле промежуточное ПР-102 совместимо со всеми стандартными DIN-рейками типа TS35. Устанавливается путём вставки в фиксирующий держатель - зажимы защёлкиваются автоматически. Для подключения используются стандартные разъёмы, подходящие к контактам реле. Кабели до 1,5 мм2 можно подключать без предварительной опрессовки. Отсоединяется легко: достаточно потянуть за язычок фиксатора.

Безопасность и стандарты

Реле соответствует требованиям безопасности для оборудования низкого напряжения. Защита IP21 обеспечивает безопасность при использовании внутри щитов. Материалы корпуса - самозатухающие, соответствуют UL94 V-0. Сертификация по IEC 60947-5-1.

Преимущества

• Светодиодная индикация позволяет сразу видеть состояние реле - нет необходимости в тестере
• Штепсельное подключение экономит время при замене и обслуживании
• Компактный размер - занимает мало места в распределительных щитах
• Свободная полюсность катушки - не нужно следить за полярностью при подключении
• Высокая надёжность контактов при частых переключениях (до 1 млн циклов)

Ограничения применения

• Не предназначен для работы с постоянным током - только переменный 230 В AC
• Защита IP21 не допускает использование во влажных или запылённых средах вне щита
• Номинальный ток 5 А - нельзя применять для управления мощными нагревателями или двигателями выше 1,1 кВт
• Не рассчитан на импульсные нагрузки с высоким пусковым током (например, лампы накаливания при включении)

Примеры использования

• Управление светом в автоматических системах освещения
• Коммутирование сигналов от PLC к пневматическим клапанам
• Расширение числа выходов в панелях управления с ограниченным количеством реле
• Системы аварийного отключения с индикацией активного состояния

Практические советы

• Проверьте соответствие напряжения сети 230 В +-10% - завышенное напряжение сокращает срок службы катушки
• При монтаже на DIN-рейку убедитесь, что рядом нет тепловыделяющих элементов - температура окружающей среды не должна превышать +55 C
• Для долговечности контактов не используйте реле для переключения индуктивных нагрузок без гашения переходных процессов (рекомендован RC-демпфер)
• Замена реле ПР-102 происходит за 10 секунд - просто выньте старое и вставьте новое. Артикул 23883dek всегда найдётся в наличии
