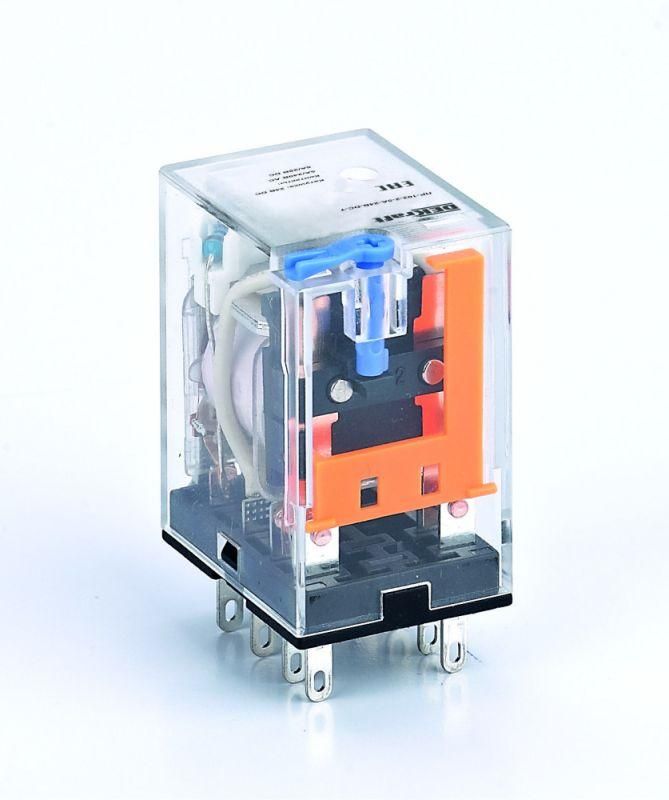

Промежуточное реле 2 контакта с LED индикацией и TEST функцией 5А 127В DC ПР-102 - 23847DEK APC

Промежуточное реле ПР-102 от DEKraft - устройство для коммутации слаботочных цепей с контролем состояния через светодиод и возможностью тестирования кнопкой. Подходит для автоматизации оборудования, где важна надёжность и компактность, особенно при использовании постоянного тока 127 В.

Назначение и область применения

Промежуточное реле ПР-102 используется для передачи управляющего сигнала между слаботочными и силовыми цепями. Его применяют там, где требуется частое включение-выключение нагрузок до 5 А. Например: системы управления станками, конвейерами, освещением, пультами контроля, системами безопасности. Устройство усиливает сигнал от PLC, терморегулятора или другого контроллера, позволяя им управлять более мощными потребителями без прямого подключения.

Технические характеристики

• Напряжение катушки: 127 В постоянного тока (DC)
• Номинальный ток контактов: 5 А
• Количество переключающих контактов: 2 (нормально разомкнутые - NO)
• Тип управления: моностабильное (возврат в исходное положение после снятия напряжения)
• Индикация: встроенный светодиод горит при наличии напряжения на катушке
• Защита корпуса: IP21 - защита от вертикально падающих капель воды и доступа пальцев к опасным частям
• Подключение: штепсельное (втычное) - реле вставляется в базовый разъём
• Полярность: обязательна - правильное подключение + и − обязательно

Совместимость и монтаж

Промежуточное реле ПР-102 монтируется на DIN-рейку или крепится на панель через втычной разъём. Для работы нужна специальная базовая платформа (не входит в комплект), которая обеспечивает механическую фиксацию и электрический контакт. Разъёмное подключение позволяет заменить реле за несколько секунд без отсоединения проводов. Размеры устройства компактны - подходит для плотной сборки в распределительных щитах. Убедитесь, что выбранная база совпадает с типом ПР-102 - не все разъёмы взаимозаменяемы.

Безопасность и стандарты

Промежуточное реле ПР-102 соответствует требованиям к изоляции и тепловой стойкости для промышленного оборудования. Степень защиты IP21 допускает использование в закрытых щитах с нормальной влажностью. Не предназначен для открытых площадок, сырых помещений или зон с брызгами воды. Контакты рассчитаны на коммутацию активной нагрузки - индуктивные нагрузки (например, двигатели, соленоиды) требуют снижения рабочего тока или применения дополнительной защиты (варисторов, RC-цепей).

Преимущества

• LED-индикация сразу показывает, включено ли реле - удобно при диагностике
• Кнопка TEST позволяет проверить работу контактов без подачи нагрузки - экономит время при обслуживании
• Штепсельное подключение ускоряет замену - не нужно откручивать провода
• Устойчивость к вибрациям благодаря жёсткой конструкции втычного разъёма
• Низкая тепловая нагрузка - подходит для длительной работы в плотных группах

Ограничения применения

• Не работает при переменном токе - только 127 В постоянного тока
• Запрещён монтаж во влажных, пыльных или агрессивных средах - IP21 недостаточен
• Обязательна соблюдение полярности - неверное подключение повредит катушку
• Контакты не предназначены для коммутации высоких пусковых токов (например, ламп накаливания, двигателей без плавного запуска)
• Требуется отдельная база - реле нельзя подключить напрямую к проводам

Примеры использования

• Управление световым сигналом на конвейере через PLC
• Переключение режима нагрева в малогабаритном термоконтроллере
• Автоматическое отключение насоса по сигналу датчика уровня
• Логическая схема в пульте управления станком с несколькими исполнительными элементами

Практические советы

• Выбирайте базу с учётом типа ПР-102 - у DEKraft есть несколько серий разъёмов; не используйте универсальные аналоги без проверки совместимости
• При подключении к индуктивной нагрузке (катушки, реле, соленоиды) параллельно контакту установите демпферную цепь (диод или R-C-элемент)
• Проверяйте целостность LED-индикатора при первом включении - он подтверждает наличие напряжения на катушке
• При частом использовании кнопки TEST следите за её механическим состоянием - она не предназначена для ежедневного включения/выключения
• Для монтажа в tight-пространстве учитывайте габариты реле и необходимый зазор вокруг него для теплоотвода - даже при низкой мощности рекомендован минимум 10 мм свободного пространства с каждой стороны
