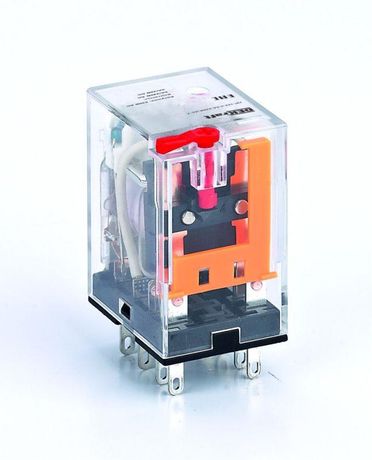

Промежуточное реле 2 контакта с LED индикацией и TEST функцией 5А 12В AC ПР-102 - 23853DEK APC

Промежуточное реле ПР-102 от DEKRAFT - устройство для коммутации слаботочных цепей с управлением через 12 В переменного тока. Благодаря двум переключающим контактам, светодиодной индикации и тестовой кнопке, ПР-102 удобно применять в системах автоматизации, где важна наглядность состояния и быстрая диагностика.

Назначение и область применения

Промежуточное реле ПР-102 используется для передачи сигнала между управляющими устройствами (например, контроллерами, терморегуляторами, таймерами) и исполнительными элементами малой мощности. Подходит для частых включений и отключений - например, в системах вентиляции, освещения, насосов, конвейеров и панелях управления.

Технические характеристики

• Напряжение питания катушки: 12 В переменного тока (AC)
• Номинальный ток контактов: 5 А
• Количество переключающих контактов: 2 (нормально разомкнутые - NO)
• Управление: моностабильное (при снятии напряжения контакты возвращаются в исходное положение)
• Индикация: встроенный светодиод горит при наличии напряжения на катушке
• Функция TEST: кнопка имитирует срабатывание реле для проверки контактов без внешнего управления
• Степень защиты: IP21 - защита от вертикально падающих капель воды и доступа пальцев к опасным частям
• Поляризация: свободная - можно подключать провода любой полярностью
• Способ монтажа: втычной - фиксируется в гнездо на DIN-рейке или монтажной плате
• Подключение: штепсельное - контакты выводятся через разъём, не требует пайки или болтовых соединений

Совместимость и монтаж

Промежуточное реле ПР-102 совместимо со всеми стандартными DIN-рейками типа TS35. Для установки достаточно вставить корпус до щелчка - он надёжно защёлкивается. Разъёмное подключение позволяет легко заменить реле без демонтажа проводов: просто выньте старый модуль и вставьте новый. Убедитесь, что гнездо соответствует типу втычного разъёма ПР-102 - не используйте адаптеры или переходники без гарантии совместимости.

Безопасность и стандарты

Промежуточное реле ПР-102 соответствует требованиям безопасности для оборудования низкого напряжения. IP21 обеспечивает базовую защиту от случайного прикосновения и попадания капель воды - подходит для внутренней установки в закрытых распределительных щитах. Не предназначен для работы во влажных, запылённых или открытых помещениях.

Преимущества

• Светодиодная индикация сразу показывает, есть ли питание на катушке - снижает время диагностики
• Кнопка TEST позволяет проверить работу контактов без подачи команды от контроллера - удобно при обслуживании
• Штепсельное подключение экономит время при замене и ремонте
• Компактные габариты позволяют размещать несколько реле в одном щите
• Свободная полюсность упрощает подключение - не нужно следить за направлением проводов

Ограничения применения

• Не работает при постоянном токе - только для 12 В AC
• Номинальный ток 5 А - нельзя использовать для нагрузок выше этого значения (например, мощные двигатели или ТЭНы)
• Защита IP21 не допускает воздействия брызг, пыли или влаги - не применяйте вне закрытых щитов
• Отсутствие нормально замкнутых (NC) контактов - нельзя использовать там, где требуется аварийное замыкание

Примеры использования

• Управление светильниками в автоматической системе освещения зала
• Коммутирование сигналов от PLC к вентиляторам или клапанам
• Реализация логических цепей в панелях управления станков
• Переключение режимов работы тепловых насосов

Практические советы

• Проверяйте соответствие напряжения сети 12 В AC - завышение даже на 1–2 В может снизить срок службы катушки
• При использовании в условиях высоких температур (выше +40 C) учитывайте возможное снижение долговечности контактов
• Перед первым включением протестируйте реле кнопкой TEST - так вы убедитесь в целостности контактов
• Не затягивайте провода в разъёме слишком сильно - это повредит контакты внутри гнезда
• Заменяйте ПР-102 только аналогичными моделями - другие реле могут иметь другую схему разъёма или расположение контактов
