Промежуточное реле 2 контакта с LED индикацией и TEST функцией 5А 48В AC ПР-102 - 23859DEK APC

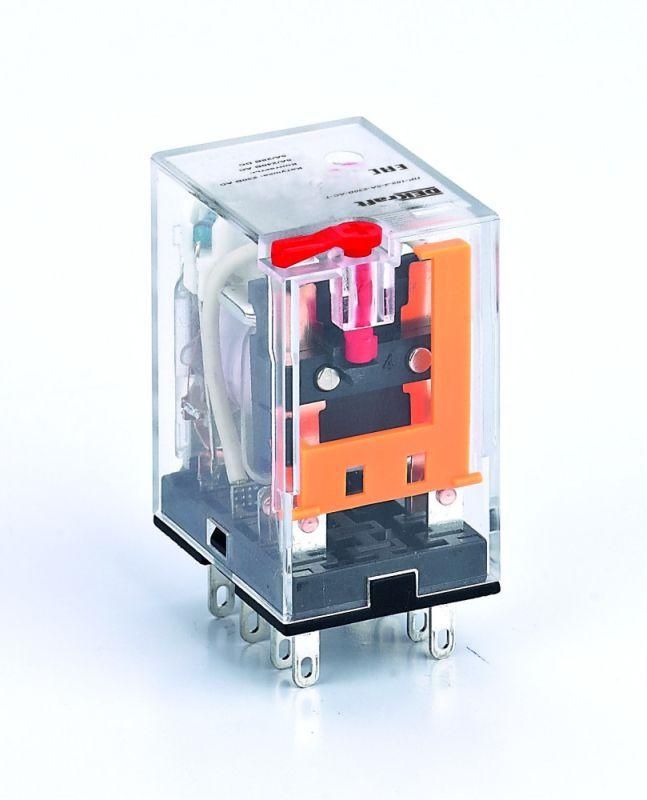

Промежуточное реле ПР-102 от DEKraft - устройство для коммутации слаботочных цепей с управлением через 48 В переменного тока. Благодаря двум переключающим контактам, светодиодной индикации и тестовой кнопке, ПР-102 удобно применять в системах автоматизации, где важна визуальная диагностика и надёжность в условиях частых включений.

Назначение и область применения

Промежуточное реле ПР-102 используется для передачи сигнала между управляющими устройствами (например, ПЛК, терморегуляторами, таймерами) и исполнительными элементами - моторами, клапанами, световыми индикаторами, нагревательными элементами. Подходит для задач, где требуется изолированное включение/выключение нагрузки до 5 А. Часто применяется в панелях управления станков, конвейеров, систем вентиляции и освещения.

Технические характеристики

• Напряжение питания катушки: 48 В переменного тока (AC)
• Номинальный ток контактов: 5 А
• Количество переключающих контактов: 2 (нормально разомкнутые - NO)
• Тип управления: моностабильное (возврат в исходное положение после снятия напряжения)
• Светодиодная индикация: да (горит при наличии напряжения на катушке)
• Степень защиты: IP21 (защита от пальцев и капель воды, вертикально падающих)
• Поляризация: свободная - можно подключать любым способом, без учёта полярности
• Способ монтажа: втычной, совместим с DIN-рейкой и монтажной панелью
• Подключение: штепсельное (разъёмное), без пайки

Совместимость и монтаж

Промежуточное реле ПР-102 устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются фиксируемые разъёмы - достаточно вставить реле в гнездо до щелчка. Контакты рассчитаны на провода сечением до 2,5 мм2. Монтаж возможен как на панели, так и в распределительных коробках. Устройство не требует дополнительных креплений.

Безопасность и стандарты

Промежуточное реле ПР-102 соответствует требованиям безопасности для оборудования низкого напряжения. IP21 обеспечивает базовую защиту от случайного прикосновения и попадания влаги. Работает в температурном диапазоне от -25C до +55C. Соответствие нормам IEC 61810-1 подтверждается сертификацией производителя DEKraft.

Преимущества

• Индикация состояния: светодиод показывает, когда реле активно - снижает время диагностики
• Функция TEST: кнопка имитирует срабатывание - позволяет проверить целостность контактов без внешнего управления
• Штепсельное подключение: замена занимает секунды, не требует отсоединения проводов
• Компактный корпус: экономит место в панелях с плотной компоновкой
• Свободная полюсность: не нужно следить за правильностью подключения питания катушки

Ограничения применения

• Не предназначен для работы с постоянным током (DC) - только 48 В AC
• IP21 недостаточен для влажных, пыльных или открытых помещений - не используйте вне закрытых щитов
• Контакты не рассчитаны на высокие импульсные нагрузки (например, индуктивные двигатели без дугогашения)
• Запрещено превышать номинальный ток 5 А - риск оплавления контактов
• Не рекомендуется для частых включений выше 1000 раз в час - срок службы контактов сокращается

Примеры использования

• Управление маломощным насосом через ПЛК с выходом 24 В DC - ПР-102 служит интерфейсом к сети 48 В AC
• Автоматическое включение освещения в цеху по сигналу с датчика движения
• Коммутирование звукового сигнализатора в системе контроля технологического процесса
• Резервирование канала управления в системе аварийного отключения

Практические советы

• Проверяйте соответствие напряжения катушки - 48 В AC, а не 24 В или 220 В
• При монтаже на DIN-рейку убедитесь, что реле полностью вошло в защёлку - слышен характерный щелчок
• Используйте кнопку TEST перед запуском системы - это выявляет отказ контактов без подачи команды
• Для долгой жизни контактов не подключайте емкостные или сильно индуктивные нагрузки без RC-цепочки или варистора
• При замене - всегда отключите питание. Разъёмный тип позволяет менять реле даже при включенном оборудовании, но безопаснее отключить всё
• Обратите внимание на посадочные размеры - ПР-102 совместим с большинством стандартных релейных гнёзд, но не с моделями других серий
