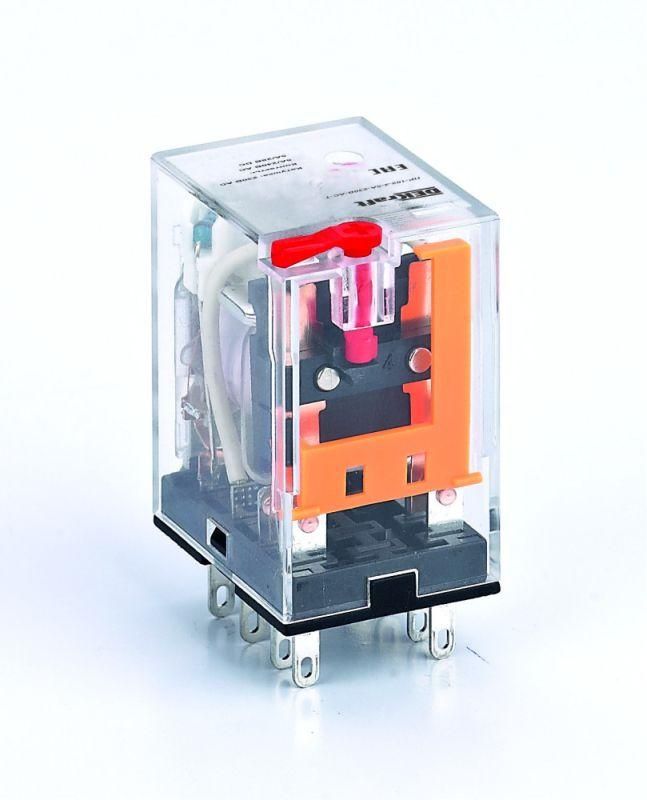

Промежуточное реле ПР-102 от DEKraft - устройство для коммутации слаботочных цепей с управлением через 24 В переменного тока. Благодаря встроенной светодиодной индикации и тестовой кнопке, реле ПР-102 упрощает диагностику и обслуживание в автоматизированных системах.

Назначение и область применения

Промежуточное реле ПР-102 используется для передачи сигнала между контроллером и исполнительными устройствами малой мощности. Подходит для управления электромагнитными клапанами, световыми индикаторами, маломощными двигателями, соленоидами и другими нагрузками до 5 А. Часто применяется в панелях управления станков, конвейеров, систем автоматизации зданий и оборудования с высокой частотой включений.

Технические характеристики

• Напряжение питания катушки: 24 В переменного тока (AC)
• Номинальный ток контактов: 5 А
• Количество переключающих контактов: 2 (НО - нормально открытые)
• Тип управления: моностабильное (при снятии напряжения - возвращается в исходное положение)
• Индикация состояния: светодиод (горит при наличии напряжения на катушке)
• Способ монтажа: втычной (разъёмный контактный штекер)
• Степень защиты: IP21 - защита от вертикально падающих капель воды и доступа пальцев к опасным частям
• Поляризация: свободная - можно подключать провода любой полярностью

Совместимость и монтаж

Промежуточное реле ПР-102 устанавливается на DIN-рейку или монтажную панель через втычной разъём. Для подключения требуется совместимый базовый разъём (не входит в комплект). Контакты реле имеют стандартную форму, соответствуют типовым разъёмам для реле серии ПР-102. Установка занимает несколько секунд - достаточно вставить реле в гнездо до щелчка. Отключение происходит легким нажатием на фиксатор.

Безопасность и стандарты

Промежуточное реле ПР-102 соответствует требованиям безопасности для электрооборудования низкого напряжения. Защита IP21 обеспечивает безопасную работу в закрытых распределительных щитах с минимальным риском попадания влаги. Не предназначен для использования во взрывоопасных средах или на открытом воздухе.

Преимущества

• Встроенная LED-индикация позволяет сразу определить, включено ли реле - без необходимости измерений
• Функция TEST - кнопка имитирует срабатывание контактов, позволяя проверить целостность цепи без внешнего управления
• Компактные размеры экономят место в щите
• Штепсельное подключение ускоряет замену при отказе - не нужна пайка или отсоединение проводов
• Свободная полюсность упрощает монтаж - неважно, какой провод куда подключен

Ограничения применения

• Не работает при постоянном токе - только для 24 В AC
• Защита IP21 не допускает использование в сырых помещениях, на улице или там, где возможны брызги воды
• Контакты рассчитаны только на активную нагрузку до 5 А; индуктивные нагрузки (например, катушки, двигатели) требуют дополнительной защиты (варистора или RC-цепочки)
• Не поддерживает NO/NC-комбинацию - только два одиночных НО контакта

Примеры использования

• Управление световыми сигналами на конвейере через PLC
• Включение насоса или вентилятора по команде терморегулятора
• Переключение режимов работы станка через микроконтроллер
• Автоматическое отключение нагревательного элемента после завершения цикла

Практические советы

• Выбирайте подходящий разъём под ПР-102 - он должен иметь те же контакты и шаг выводов
• Проверьте соответствие напряжения катушки: даже небольшое отклонение от 24 В AC может вызвать некорректную работу или повреждение
• При использовании с индуктивными нагрузками обязательно установите демпферную цепочку (диод + резистор) параллельно нагрузке
• Часто используйте кнопку TEST при плановом обслуживании - это снижает риск внезапного отказа
• Не затягивайте провода слишком сильно - разъём чувствителен к механическому усилию
