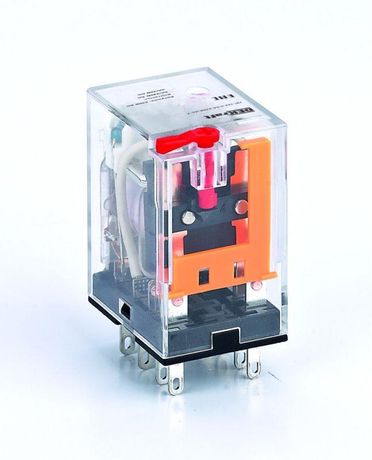

Промежуточное реле 2 контакта с LED индикацией и TEST функцией 5А 6В AC ПР-102 - 23851DEK APC

Промежуточное реле ПР-102 от DEKraft - устройство для коммутации слаботочных цепей с управлением через 6 В переменного тока. Благодаря двум контактам, светодиодной индикации и тестовой кнопке, ПР-102 удобно применять в автоматических системах с частыми переключениями, особенно там, где важна визуальная диагностика состояния.

Назначение и область применения

Промежуточное реле ПР-102 используется для передачи сигнала между управляющим устройством (например, контроллером, терморегулятором, таймером) и исполнительными элементами малой мощности. Подходит для задач, где требуется надёжное и часто повторяемое включение/выключение: системы вентиляции, насосов, световых сигналов, пневматических клапанов, малых двигателей.

Идеально для сборки панелей управления, распределительных щитов и модульных систем, где нужна компактность и возможность быстрой проверки работоспособности.

Технические характеристики

• Напряжение питания катушки: 6 В переменного тока (AC)
• Номинальный ток контактов: 5 А
• Количество переключающих контактов: 2 (нормально замкнутые и нормально разомкнутые - не указаны, контакты одинарные)
• Управление: моностабильное (возврат в исходное положение после снятия напряжения)
• Индикация: встроенный светодиод показывает наличие напряжения на катушке
• Защита корпуса: IP21 - защита от вертикально падающих капель воды и доступа пальцев к опасным частям
• Подключение: штепсельное (втычное), без проводов - реле вставляется в базовый разъём
• Поляризация: свободная - можно подключать клеммы катушки в любом порядке
• Монтаж: на DIN-рейку или монтажную панель через фиксирующий механизм

Совместимость и монтаж

Промежуточное реле ПР-102 совместимо с любыми стандартными разъёмами для втычных реле типа “Mini” или “Фланцевый тип”. Установка происходит путём плотного вдавливания в соответствующий патрон - никаких инструментов не требуется.

При монтаже важно соблюдать соответствие напряжения катушки (6 В AC) и не превышать ток нагрузки 5 А. Для работы с более мощными нагрузками необходимо использовать внешний контактор.

Разъёмное подключение обеспечивает быстрое обслуживание: при выходе из строя реле легко заменить новым без перепайки или переподключения проводов.

Безопасность и стандарты

Промежуточное реле ПР-102 соответствует требованиям безопасности для оборудования низкого напряжения. Защита IP21 допускает использование в закрытых помещениях с минимальным риском попадания влаги - например, внутри электрошкафов. Не предназначен для эксплуатации во влажных, запылённых или наружных условиях.

Преимущества

• LED-индикация сразу показывает, есть ли питание на катушке - снижает время диагностики
• Кнопка TEST позволяет проверить работу контактов без подачи нагрузки - удобно при наладке и обслуживании
• Компактные габариты экономят место на DIN-рейке
• Штепсельное подключение ускоряет замену и минимизирует риск ошибок при подключении
• Свободная полярность катушки исключает необходимость контроля направления подключения

Ограничения применения

• Не работает при постоянном токе - только переменный ток 6 В
• Максимальный ток 5 А - нельзя использовать для управления двигателями выше 1 кВт или нагревательными элементами >1 кВт
• IP21 недостаточен для помещений с высокой влажностью, пылью или мытьём водой
• Отсутствуют нормально открытые контакты - все контакты одинарные, без дублирования
• Не рекомендовано для частых импульсных нагрузок выше 1000 операций в час - возможен преждевременный износ контактов

Примеры использования

• Управление вентилятором в шкафу ЧПУ по сигналу от PLC
• Переключение режима освещения в автоматической камере хранения
• Запуск электромагнитного клапана в системе подачи жидкости
• Логическое управление несколькими реле через один входной сигнал

Практические советы

• Проверьте напряжение сети перед установкой - даже небольшое превышение 6 В может повредить катушку
• При использовании на DIN-рейке убедитесь, что патрон плотно зафиксирован - вибрация может вызвать плохой контакт
• Используйте ПР-102 только в качестве промежуточного звена - он не рассчитан на прямую коммутацию силовых цепей
• При диагностике неисправности: если LED горит, но контакты не срабатывают - проблема в механике или контактах; если LED не горит - проверьте питание катушки
• Запасные экземпляры стоит хранить в сухом месте - влажность может вызвать окисление контактов разъёма
