Промежуточное реле 3 конт. с LED инд. 5А 24В AC ПР-102 | 23878DEK DEKraft APC

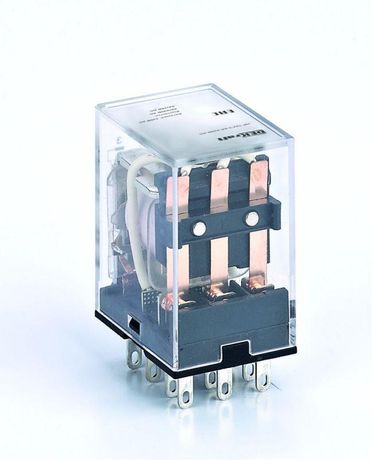

Промежуточное реле ПР-102 5А 24В AC 3 контакта с LED-индикацией от бренда DEKraft - устройство для коммутации слаботочных цепей в системах автоматизации. Артикул 23878dek обеспечивает надёжное управление нагрузками до 5 А при напряжении 24 В переменного тока, с визуальным контролем состояния через светодиод.

Назначение и область применения

Промежуточное реле ПР-102 используется для передачи сигнала между управляющим устройством (например, PLC, терморегулятором, датчиком) и исполнительными элементами - контактными группами, маломощными двигателями, клапанами, освещением. Подходит для задач, где требуется изолировать слаботочную цепь от силовой, а также частые включения-выключения без износа основного оборудования. Часто применяется в панелях управления станков, конвейеров, систем вентиляции и автономных устройствах.

Технические характеристики

• Тип тока: переменный (AC)
• Напряжение катушки: 24 В
• Номинальный ток контактов: 5 А
• Количество переключающих контактов: 3 (нормально разомкнутые)
• Тип управления: моностабильное (работает при подаче напряжения, возвращается в исходное состояние при её отключении)
• Индикация: встроенный LED-индикатор горит при включенном состоянии катушки
• Способ монтажа: втычной (без болтов, фиксируется в гнездо)
• Подключение: штепсельное (разъёмное), совместимо с базовым креплением типа DIL
• Степень защиты: IP21 - защищено от вертикально падающих капель воды и доступа пальцев к токоведущим частям
• Поляризация: свободная - можно подключать клеммы катушки без учёта полярности

Совместимость и монтаж

Промежуточное реле ПР-102 устанавливается в специальные гнёзда на DIN-рейке или монтажной панели. Для работы необходима соответствующая база (не входит в комплект). Контакты подключаются через штыревые выводы - достаточно вставить реле в гнездо до щелчка. Убедитесь, что тип базы совпадает с форм-фактором ПР-102 (обычно 11-контактный стандарт DIL). Напряжение на катушку подаётся через два крайних контакта базы - полярность неважна.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для бытовых и промышленных применений. Степень защиты IP21 допускает использование внутри закрытых распределительных щитов, но не рекомендует установку во влажных или запылённых средах вне корпуса. Максимальная температура окружающей среды - до +55 C. Не предназначен для взрывоопасных зон.

Преимущества

• LED-индикация позволяет оперативно определить рабочий режим без тестера
• Втычной монтаж ускоряет замену и обслуживание
• Компактные габариты экономят место в щите
• Три контакта позволяют управлять несколькими цепями одновременно
• Свободная поляризация снижает риск ошибки при подключении

Ограничения применения

• Не подходит для постоянной работы при токе выше 5 А - возможен перегрев и выход из строя
• IP21 не обеспечивает защиту от пыли и брызг - нельзя устанавливать на открытых площадках или в сырых помещениях без корпуса
• Не рассчитано на высокую частоту переключений более 1000 раз в час - длительная работа в таком режиме сокращает срок службы контактов
• Требуется обязательное использование совместимой базы; без неё реле невозможно подключить

Примеры использования

• Управление светом в цеху по сигналу с PLC
• Включение насоса после срабатывания датчика уровня
• Коммутирование сигнала тревоги от системы контроля
• Переключение режимов работы конвейера через микроконтроллер

Практические советы

• Выбирайте базу с подходящим числом контактов - для ПР-102 нужна 11-контактная модель
• Проверьте соответствие напряжения сети 24 В AC - подача 220 В повредит катушку
• При использовании в условиях вибраций убедитесь, что реле плотно зафиксировано в гнезде
• LED-индикатор работает только при наличии напряжения на катушке - если он не горит, проверьте питание, а не контакты
• Замена реле ПР-102 занимает менее минуты - просто выньте старое и вставьте новое
