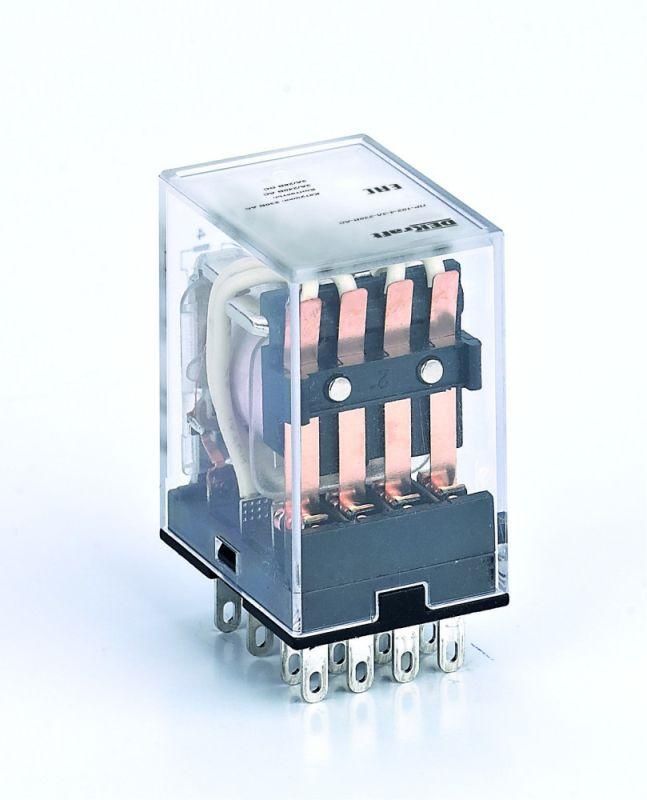

Промежуточное реле 4 конт. с LED инд. 3А 127В AC ПР-102 | 23828DEK DEKraft APC

Промежуточное реле ПР-102 от DEKraft - устройство для коммутации слаботочных цепей с управлением через 127 В переменного тока. Четыре переключающих контакта и светодиодная индикация позволяют легко контролировать состояние устройства. Подходит для автоматизации оборудования, где важна надежность и компактность.

Назначение и область применения

Промежуточное реле ПР-102 используется для передачи сигнала между управляющим устройством (например, PLC, терморегулятором или кнопкой) и исполнительными элементами - двигателями, клапанами, светильниками или нагревательными элементами. Номинальный ток 3 А позволяет управлять нагрузками до 380 Вт при 127 В AC. Подходит для систем автоматизации на производствах, в бытовой технике, на конвейерах и в щитовых помещениях.

Технические характеристики

• Номинальное напряжение катушки: 127 В AC
• Номинальный ток контактов: 3 А
• Тип тока: Переменный (AC)
• Количество переключающих контактов: 4 (одинарные, нормально разомкнутые)
• Управление: Моностабильное (при снятии напряжения - возвращается в исходное положение)
• Индикация: Светодиодный индикатор состояния (горит при включенном состоянии)
• Степень защиты: IP67 (полностью защищено от пыли и временного погружения в воду)
• Материал корпуса: Комбинированный - металл и пластик
• Способ монтажа: Потолочный (через крепления на корпусе); совместим с DIN-рейкой и монтажной панелью
• Подключение: Разъемное штепсельное (не требует пайки или болтовых соединений)
• Поляризация: Свободная - можно подключать любым способом, без учета полярности

Совместимость и монтаж

Промежуточное реле ПР-102 имеет универсальное штепсельное подключение - достаточно вставить его в соответствующий разъем. Это ускоряет замену и снижает риск ошибок при подключении. Устройство фиксируется на DIN-рейке стандартной ширины 35 мм или крепится на плоскую поверхность через четыре отверстия в основании. Купольная форма корпуса обеспечивает удобный доступ к контактам и защиту от механических повреждений. Для монтажа не нужны дополнительные адаптеры или переходники.

Безопасность и стандарты

Промежуточное реле ПР-102 соответствует требованиям безопасности для электрооборудования в условиях повышенной запыленности и влажности благодаря классу защиты IP67. Конструкция рассчитана на работу в температурном диапазоне от -25C до +55C. Отсутствие открытых проводящих частей минимизирует риск поражения током при обслуживании. Индикация позволяет избежать случайного вмешательства в работающую цепь.

Преимущества

• Штепсельное подключение - быстрая замена без инструментов
• LED-индикация - визуальный контроль состояния без тестирования мультиметром
• Высокая степень защиты IP67 - работает в сырых, пыльных и агрессивных средах
• Компактные габариты - экономия места в распределительных щитах
• Свободная полюсность - не требуется соблюдать порядок подключения питания
• Металлический корпус - лучшая теплоотводящая способность и долговечность

Ограничения применения

• Не предназначен для работы с постоянным током - применение на DC вызовет отказ контактов
• Максимальный ток 3 А - нельзя использовать для управления мощными двигателями (>750 Вт при 220 В)
• Не рекомендовано длительное использование при температурах выше +55C
• Отсутствуют встроенные защиты от перегрузки или короткого замыкания - необходимо внешнее защитное оборудование
• Не является реле времени или импульсного типа - только моностабильное включение/выключение

Примеры использования

• Управление насосами в системах водоснабжения
• Коммутирование сигналов между ПЛК и пневматическими клапанами
• Автоматическое включение освещения в цехах по таймеру
• Переключение режимов работы станков при изменении условий
• Обеспечение аварийного отключения в системах с высокой влажностью (бассейны, мойки)

Практические советы

• Проверьте соответствие напряжения сети 127 В AC - подключение к 220 В выведет реле из строя
• При использовании на DIN-рейке убедитесь, что зажим плотно фиксирует корпус
• Избегайте установки рядом с источниками сильных ЭМИ - возможны ложные срабатывания
• При необходимости замены - отключите питание, затем просто выньте реле ПР-102 и вставьте новое
• Для многократных циклов включения/отключения (более 10 тыс./год) проверяйте целостность контактов каждые 6–12 месяцев
• Не используйте реле в качестве главного выключателя - оно служит лишь для усиления сигнала
