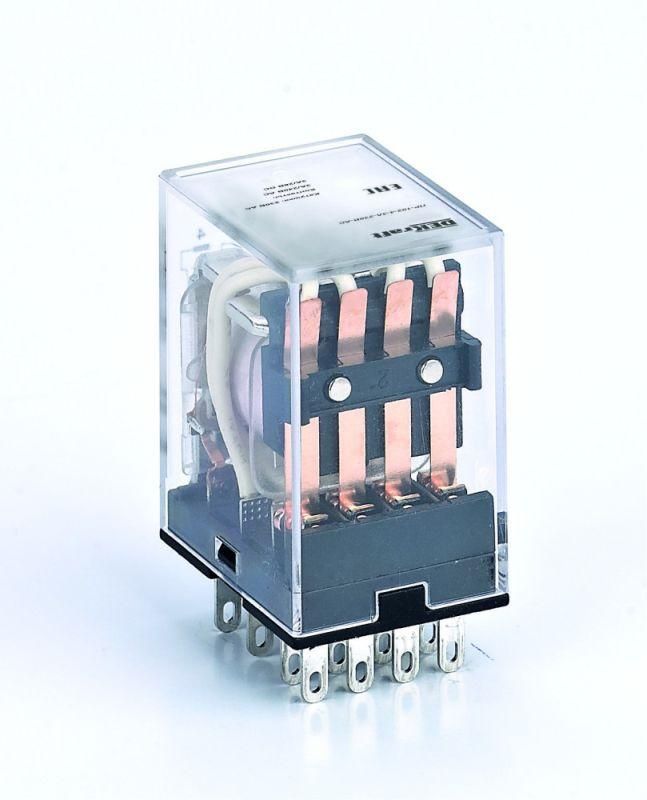

Промежуточное реле 4 конт. с LED инд. 3А 48В AC ПР-102 | 23824DEK DEKraft APC

Промежуточное реле 4 контакта с LED индикацией 3А 48В AC ПР-102 от DEKraft - устройство для коммутации слаботочных цепей в системах автоматизации. Надёжное, компактное и с индикацией состояния, ПР-102 подходит для частых включений нагрузок до 3 А при напряжении 48 В переменного тока.

Назначение и область применения

Промежуточное реле ПР-102 используется для передачи сигнала между управляющим устройством (например, PLC, терморегулятором, таймером) и исполнительными элементами - кнопками, световыми индикаторами, маломощными двигателями, клапанами. Подходит для систем, где требуется изолированное управление и визуальный контроль состояния. Часто применяется в панелях управления станков, конвейеров, систем освещения и HVAC.

Технические характеристики

• Напряжение катушки: 48 В переменного тока (AC)
• Номинальный ток контактов: 3 А
• Количество переключающих контактов: 4 (нормально замкнутые и нормально разомкнутые - не указаны, все контакты одинарные)
• Управление: моностабильное (возврат в исходное положение после снятия напряжения)
• Индикация: встроенный светодиод, горит при наличии напряжения на катушке
• Степень защиты: IP21 - защита от вертикально падающих капель воды и доступа пальцев к опасным частям
• Поляризация: свободная - можно подключать клеммы катушки в любом порядке
• Способ монтажа: втычной (штепсельный разъём), совместим с DIN-рейкой и монтажными платами
• Подключение: разъемное, без пайки - легко заменить без инструментов

Совместимость и монтаж

Промежуточное реле ПР-102 устанавливается на стандартную DIN-рейку шириной 35 мм через фиксирующий защёлкивающий механизм. Для подключения используются штепсельные разъёмы - реле вставляется в базовый держатель, который уже подключен к проводам. Это ускоряет замену и снижает риск ошибок при обслуживании. Убедитесь, что держатель соответствует типу втычного реле ПР-102 - несовместимые основания не обеспечат надёжный контакт.

Безопасность и стандарты

Промежуточное реле ПР-102 выполнено в соответствии с требованиями безопасности для электрооборудования низкого напряжения. IP21 обеспечивает защиту от случайного прикосновения и попадания капель воды - подходит для внутреннего монтажа в закрытых щитах. Не предназначен для работы во взрывоопасных зонах, на улице или в условиях постоянного воздействия брызг и пыли.

Преимущества

• Чёткая визуальная индикация - светодиод показывает, когда реле активно, что упрощает диагностику
• Компактный размер - экономит место в распределительных щитах
• Штепсельное подключение - быстрая замена без отсоединения проводов
• Свободная поляризация - не нужно следить за правильностью подключения катушки
• Высокая механическая долговечность - рассчитано на частые переключения

Ограничения применения

• Не работает при напряжении выше 48 В AC - возможен выход из строя катушки
• Номинальный ток 3 А - нельзя применять для управления мощными нагревателями, насосами или двигателями > 700 Вт
• Защита IP21 недостаточна для влажных помещений, улицы, пищевой промышленности
• Нет информации о числе операций - не рекомендовано для высокочастотных циклов (>1000 вкл./выкл. в час) без проверки документации производителя
• Не поддерживает постоянный ток (DC) - только переменный ток 48 В

Примеры использования

• Управление световой сигнализацией в панели управления станком
• Передача сигнала от контроллера к звонку или сирене
• Коммутирование сигналов в системах кондиционирования воздуха
• Логическое переключение между двумя источниками питания в резервной схеме
• Интерфейс между слаботочным PLC и реле большего класса

Практические советы

• Проверьте соответствие держателя - используйте только оригинальные или сертифицированные основания для ПР-102
• При монтаже на DIN-рейку убедитесь, что реле плотно зафиксировано - слабый контакт вызовет перегрев
• Светодиод индикации потребляет микроскопический ток - он не влияет на работу нагрузки, но может помочь выявить обрыв в цепи управления
• Если нужна более высокая степень защиты (IP65+), выбирайте герметичные аналоги - ПР-102 не подходит для сырых сред
• Заменяйте реле при появлении трещин корпуса, запаха гари или если индикатор не загорается при подаче напряжения
