Промежуточное реле 4 контакта с LED индикацией и TEST функцией 3А 12В AC ПР-102 - 23819DEK APC

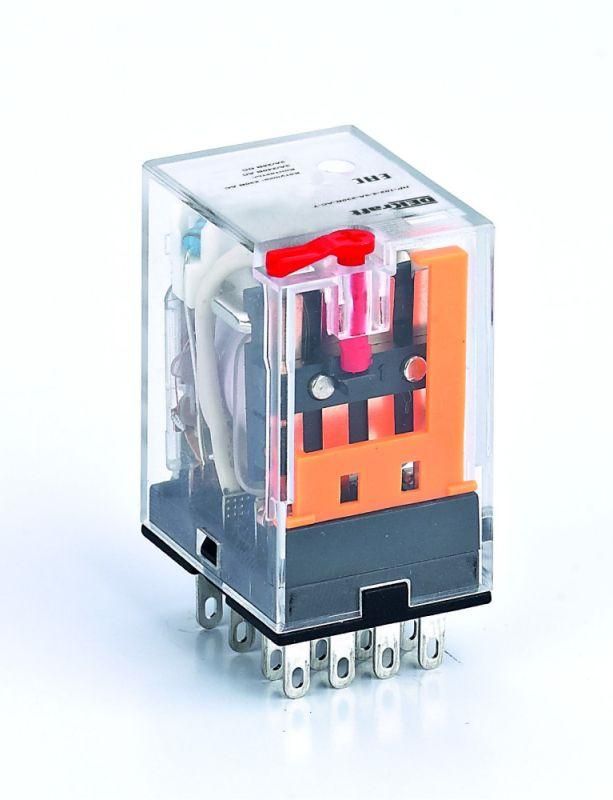

Промежуточное реле ПР-102 от DEKraft - устройство для коммутации слаботочных цепей с управлением через 12 В переменного тока. Четыре переключающих контакта, светодиодная индикация и тестовая кнопка делают его удобным для автоматизации оборудования с частыми циклами включения. Артикул 23819dek соответствует серийному решению ПР-102.

Назначение и область применения

Промежуточное реле ПР-102 используется для передачи управляющего сигнала между контроллером и исполнительными элементами. Подходит там, где нужна изоляция цепей управления и нагрузки, а также требуется визуальный контроль состояния. Устанавливается в щитах автоматики, системах управления станками, конвейерами, бытовой техникой и другим оборудованием с частыми включениями.

Технические характеристики

• Напряжение питания катушки: 12 В переменного тока (AC)
• Номинальный ток контактов: 3 А
• Количество переключающих контактов: 4 (нормально разомкнутые - NO, нормально замкнутые - NC - отсутствуют; все контакты одинарные)
• Управление: моностабильное (работает при наличии напряжения, возвращается в исходное положение при его отключении)
• Индикация: встроенный светодиод горит при включенном состоянии катушки
• Защита корпуса: IP21 - защищено от вертикально падающих капель воды и доступа пальцев к опасным частям
• Подключение: штепсельное (втычное) - реле вставляется в базовый разъём
• Полюсность: свободная - полярность подключения катушки неважна

Совместимость и монтаж

Промежуточное реле ПР-102 монтируется на DIN-рейку или монтажную панель через совместимый разъём. Каждый экземпляр фиксируется в гнездо, которое обеспечивает надёжный электрический контакт. Для работы необходима специальная база (не входит в комплект); её тип указывается в документации производителя. Размеры реле позволяют размещать до четырёх единиц на стандартной DIN-рейке шириной 35 мм.

Безопасность и стандарты

Реле ПР-102 выполнено в соответствии с требованиями безопасности для электрооборудования низкого напряжения. Защита IP21 предотвращает случайный доступ к токоведущим частям и воздействие конденсата. Максимальный рабочий ток 3 А не допускает подключения мощных нагревательных элементов или двигателей выше 360 Вт при 12 В AC.

Преимущества

• Чёткая визуализация состояния: светодиод сразу показывает, включено ли реле
• Функция TEST - можно проверить работу контактов без внешнего управления, просто нажав кнопку
• Штепсельное подключение ускоряет замену и обслуживание
• Компактный форм-фактор экономит место в распределительных щитках
• Свободная полюсность упрощает подключение - не надо следить за полярностью

Ограничения применения

• Не предназначен для постоянной работы с током более 3 А - возможен перегрев и выход из строя
• IP21 не защищает от брызг, пыли или влаги - нельзя применять во влажных, запылённых или открытых помещениях
• Отсутствие нормально замкнутых контактов - нельзя использовать для аварийного отключения по принципу “по умолчанию закрыто”
• Требуется отдельная база - реле не работает без монтажного основания

Примеры использования

• Управление световой индикацией на пульте оператора
• Переключение сигналов в системах автоматического освещения
• Коммутирование датчиков и маломощных соленоидов в конвейерных линиях
• Логические переходы в PLC-системах с использованием нескольких каналов

Практические советы

• Выбирайте базу с подходящим числом контактов - она должна точно соответствовать разъёму ПР-102
• Проверьте напряжение сети: даже небольшие скачки выше 12 В могут повредить катушку
• При многократных включениях (более 10 тыс. циклов в год) регулярно используйте кнопку TEST для диагностики
• Не устанавливайте рядом с источниками тепла - температура окружающей среды не должна превышать +55 C
• Заменяйте реле при потере яркости индикатора или отказе реакции на кнопку TEST - это первые признаки износа
