Промежуточное реле 4 контакта с LED индикацией и TEST функцией 3А 24В AC ПР-102 - 23821DEK APC

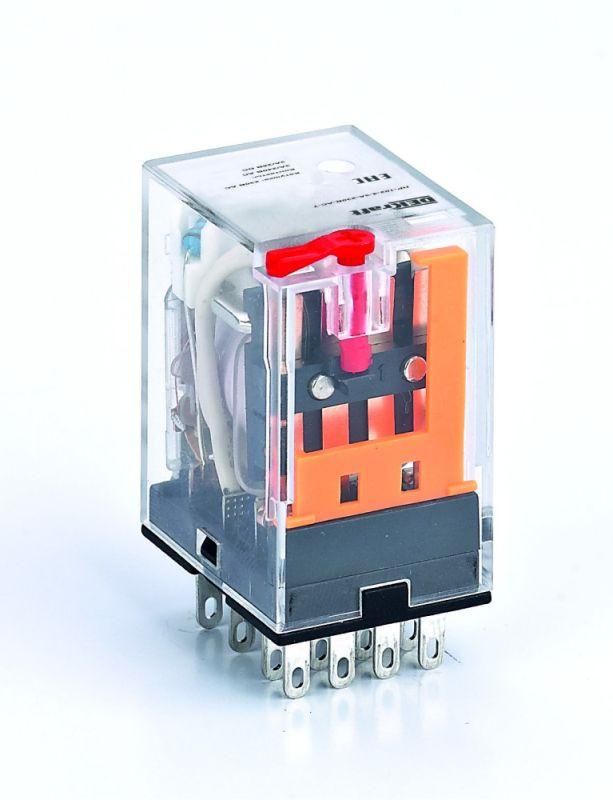

Промежуточное реле ПР-102 от DEKraft - устройство для коммутации слаботочных цепей с управлением через 24 В переменного тока. Четыре переключающих контакта, светодиодная индикация и тестовая кнопка делают его удобным для автоматизации и диагностики в условиях ограниченного пространства.

Назначение и область применения

Промежуточное реле ПР-102 используется для передачи сигнала между управляющими устройствами (например, ПЛК, терморегуляторами, таймерами) и исполнительными элементами - моторами, клапанами, световыми индикаторами, нагревательными элементами. Подходит для систем, где требуется частое включение-выключение нагрузки до 3 А. Удобно применять в щитах автоматики, на станках, конвейерах, системах вентиляции и освещения.

Технические характеристики

• Напряжение питания катушки: 24 В переменного тока (AC)
• Номинальный ток контактов: 3 А
• Количество переключающих контактов: 4 (нормально разомкнутые - NO, нормально замкнутые - NC - отсутствуют; все контакты одинарные)
• Управление: моностабильное (возврат в исходное состояние после снятия напряжения)
• Индикация: встроенный светодиод горит при наличии напряжения на катушке
• Функция TEST: кнопка для принудительного включения контактов без подачи напряжения на катушку
• Степень защиты: IP21 - защита от доступа пальцев и капель воды, падающих вертикально
• Поляризация: свободная - можно подключать клеммы катушки без соблюдения полярности
• Габариты: компактные, рассчитаны на плотную установку

Совместимость и монтаж

Промежуточное реле ПР-102 монтируется втычным способом - фиксируется в специальный патрон, который крепится на DIN-рейку или монтажную панель. Разъемное подключение обеспечивает быстрый демонтаж без отпаивания проводов. Для работы нужен только патрон совместимого типа (обычно стандартизованный для реле серии ПР-102). Контакты не имеют полярности - подключение входа катушки произвольное. Патроны и клеммы должны выдерживать ток 3 А и соответствовать типу штыревого соединения.

Безопасность и стандарты

Промежуточное реле ПР-102 соответствует требованиям безопасности для оборудования низкого напряжения. Защита IP21 предотвращает случайный доступ к токоведущим частям и защищает от вертикально падающей влаги, но не предназначено для влажных сред или прямого попадания брызг. Не используйте в помещениях с высокой запыленностью или агрессивной средой - корпус не герметичен.

Преимущества

• Четыре контакта позволяют управлять несколькими цепями одним устройством - экономит место в щите
• LED-индикация сразу показывает, включен ли сигнал на катушку - ускоряет поиск неисправностей
• Кнопка TEST даёт возможность проверить работу контактов без подачи напряжения - безопасно и удобно при обслуживании
• Втычной монтаж снижает время замены - достаточно вынуть реле и вставить новое
• Свободная полюсность упрощает подключение - не нужно следить за полярностью

Ограничения применения

• Не предназначен для коммутации токов выше 3 А - риск оплавления контактов
• IP21 не обеспечивает защиту от пыли, брызг, влаги - избегайте установки в сырых, пыльных или открытых зонах
• Нет нормально замкнутых контактов - нельзя использовать для схем, требующих “по умолчанию замкнуто” состояние
• Подходит только для переменного тока 24 В - не работает с постоянным током (DC)
• Не рекомендуется для частых импульсных включений с индуктивной нагрузкой (например, катушки соленоидов) без дополнительной защиты (диода, RC-цепочка)

Примеры использования

• Управление четырьмя маломощными насосами через один выход ПЛК
• Переключение режимов освещения в цеху по команде с таймера
• Сигнализация состояния системы: когда реле активировано - загорается LED, значит, система в работе
• Автоматическое отключение вентилятора при достижении температуры - реле получает сигнал от термостата и размыкает цепь

Практические советы

• При монтаже убедитесь, что патрон надёжно закреплён - плохой контакт вызывает перегрев и отказ
• Проверьте соответствие сечения проводов: для 3 А минимум 0,5–0,75 мм2
• Для индуктивных нагрузок (электромагниты, реле) параллельно контакту установите гашение дуги - диод или MOV
• При диагностике используйте кнопку TEST: если контакты не срабатывают - проблема в самом реле, а не в управлении
• Заменяйте реле ПР-102 только аналогичным - другие модели могут иметь другую распиновку или размеры
• Не забывайте про вентиляцию вокруг реле - даже при 3 А возможен локальный нагрев при длительной работе
