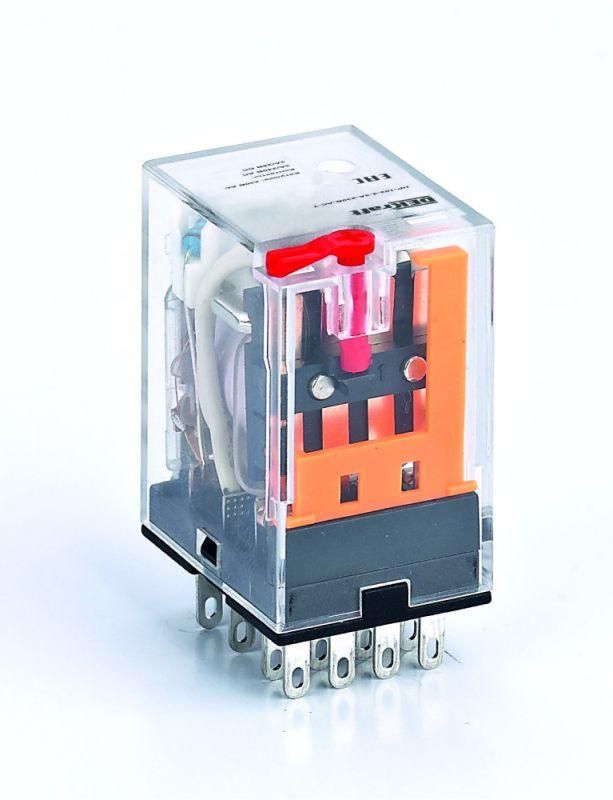

Промежуточное реле 4 контакта с LED индикацией и TEST функцией 3А 36В AC ПР-102 - 23823DEK APC

Промежуточное реле ПР-102 от DEKraft - устройство для коммутации слаботочных цепей с управлением через 36 В переменного тока. Четыре переключающих контакта, светодиодная индикация и тестовая кнопка делают его удобным для автоматизации оборудования с частыми циклами включения. Артикул 23823dek подходит для замены аналогичных моделей в панелях управления.

Назначение и область применения

Промежуточное реле ПР-102 используется для передачи сигнала между управляющим устройством (например, PLC, терморегулятором или таймером) и исполнительными элементами - двигателями, клапанами, световыми индикаторами или другими реле. Подходит для систем, где требуется изолированное управление нагрузкой малой мощностью при частых переключениях. Распространённые области: системы автоматизации, оборудование для пищевой промышленности, конвейеры, устройства безопасности.

Технические характеристики

• Напряжение катушки: 36 В переменного тока (AC)
• Номинальный ток контактов: 3 А
• Количество контактов: 4 переключающих (NO/NC не указаны - все контакты одинарные, без разделения на нормально открытые/замкнутые)
• Управление: моностабильное (возврат в исходное положение после снятия напряжения)
• Индикация: встроенный светодиод горит при наличии напряжения на катушке
• Функция TEST: кнопка имитирует срабатывание контактов без подачи внешнего сигнала
• Степень защиты: IP21 - защита от вертикальных капель воды и доступа пальцев к опасным частям
• Поляризация: свободная - можно подключать провода любой полярности
• Способ монтажа: втычной - фиксируется в гнездо, не требует пайки
• Подключение: штепсельное - через стандартный разъём

Совместимость и монтаж

Промежуточное реле ПР-102 устанавливается в специальное гнездо на DIN-рейке или монтажной панели. Разъёмное подключение обеспечивает быстрый демонтаж без инструментов - идеально для сервисного обслуживания. Гнездо должно соответствовать типу втычного разъёма, используемому в серии ПР-102. Убедитесь, что расстояние между контактами совпадает с вашим основанием. Не допускается механическая нагрузка на выводы во время установки.

Безопасность и стандарты

Промежуточное реле ПР-102 соответствует требованиям к электрооборудованию для внутренней установки. Защита IP21 предотвращает попадание крупных частиц и капель воды, но не рассчитана на влажные среды или прямое воздействие брызг. Для работы в условиях повышенной запылённости рекомендуется использование корпусов с более высокой степенью защиты.

Преимущества

• Светодиодная индикация позволяет сразу определить, находится ли реле в активном состоянии - снижает время диагностики
• Кнопка TEST даёт возможность проверить целостность контактов без подачи управляющего сигнала - экономит время при плановом обслуживании
• Компактные размеры позволяют размещать несколько реле в ограниченном пространстве
• Штепсельное подключение исключает необходимость перепайки при замене - повышает надёжность и скорость ремонта
• Свободная полюсность упрощает подключение - не нужно соблюдать порядок проводов на катушке

Ограничения применения

• Не предназначен для управления нагрузками выше 3 А - превышение вызовет залипание контактов или выход из строя
• IP21 недостаточен для помещений с высокой влажностью, мытьём шлангами или агрессивными средами
• Не работает при постоянном токе - напряжение должно быть именно переменным 36 В AC
• Отсутствие разделения контактов на NO/NC - нельзя использовать как обычное реле с замыкающими и размыкающими группами; все контакты одинаковые и переключаются одновременно

Примеры использования

• Управление световой сигнализацией на станке через сигнал от контроллера
• Переключение режимов работы конвейера при срабатывании датчика
• Запуск воздушного клапана в системе пневматики по команде от термостата
• Автоматическое отключение насоса при достижении уровня жидкости

Практические советы

• Проверьте соответствие напряжения сети 36 В AC до подключения - завышенное напряжение выведет катушку из строя
• При использовании в панелях с несколькими реле - учитывайте тепловыделение: не располагайте их слишком плотно
• Для долговечности контактов не подключайте индуктивные нагрузки (катушки, двигатели) без гашения переходных процессов (диод или RC-цепочка)
• При замене старого реле - сравните тип разъёма: даже небольшие отличия в форме или шаге контактов могут помешать установке
• Используйте кнопку TEST регулярно - она помогает выявить износ контактов до отказа системы
