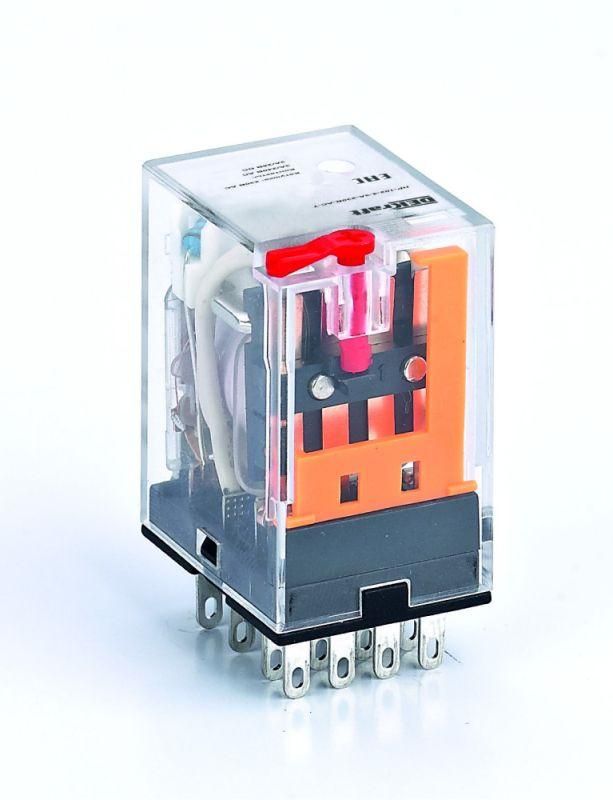

Промежуточное реле 4 контакта с LED индикацией и TEST функцией 3А 380В AC ПР-102 - 23833DEK APC

Промежуточное реле ПР-102 от DEKraft - устройство для коммутации слаботочных цепей в системах автоматизации с питанием 380 В переменного тока. Четыре переключающих контакта, светодиодная индикация и кнопка TEST делают его удобным для контроля состояния и диагностики без демонтажа. Артикул 23833dek подходит для замены аналогичных моделей в существующих схемах.

Назначение и область применения

Промежуточное реле ПР-102 используется для передачи сигнала между управляющими устройствами (например, ПЛК, терморегуляторами, таймерами) и исполнительными элементами (электромагнитами, маломощными двигателями, световыми индикаторами). Подходит для систем, где требуется частое включение-выключение нагрузки до 3 А. Устанавливается в щитах автоматики, на производственных линиях, в системах вентиляции, конвейерах и оборудовании с высокой плотностью компонентов.

Технические характеристики

• Номинальное напряжение катушки: 380 В AC
• Номинальный ток контактов: 3 А
• Количество переключающих контактов: 4 (все - нормально разомкнутые)
• Род тока: переменный (AC)
• Тип управления: моностабильное (возврат в исходное положение после снятия напряжения)
• Индикация: встроенный светодиод горит при включенном состоянии реле
• Функция TEST: кнопка имитирует срабатывание, проверяет работоспособность контактов без внешнего управления
• Степень защиты: IP21 - защита от пальцев и капель воды, вертикально падающих
• Поляризация: свободная - можно подключать клеммы катушки в любом порядке
• Способ монтажа: втычной (вставляется в панельный разъём)
• Подключение: штепсельное (разъёмное), без пайки

Совместимость и монтаж

Промежуточное реле ПР-102 совместимо с панельными разъёмами стандарта, используемыми в сериях DEKraft. Монтируется на DIN-рейку через специальный кронштейн (в комплект не входит) или фиксируется на монтажной панели. Разъёмное подключение позволяет легко менять реле без отпаивания проводов. Для надёжного контакта убедитесь, что разъём чистый и зажимы плотно прилегают к выводам. Диаметр посадочного отверстия - 22 мм, тип разъёма соответствует стандартному формату для втычных реле.

Безопасность и стандарты

Промежуточное реле ПР-102 соответствует требованиям безопасности для оборудования низкого напряжения. Степень защиты IP21 обеспечивает безопасную работу в закрытых распределительных щитах. Напряжение 380 В AC допускает применение в трёхфазных сетях, однако не рекомендуется для прямого управления силовой нагрузкой выше 3 А. Категория устройства - класс II (двойная изоляция), заземление корпуса не требуется.

Преимущества

• Четыре контакта позволяют управлять несколькими цепями одновременно, снижая количество необходимых реле
• LED-индикация даёт наглядное представление о текущем состоянии - включено/выключено
• Функция TEST ускоряет обслуживание: можно проверить целостность контактов без отключения системы
• Штепсельное подключение экономит время при замене - достаточно вынуть и вставить новое реле
• Компактные габариты освобождают место в щите, особенно важно при плотной компоновке
• Свободная полярность катушки упрощает монтаж и исключает ошибки при подключении

Ограничения применения

• Не предназначен для работы в условиях повышенной запылённости, влаги или проливов - IP21 недостаточно для открытых площадок
• Запрещено использование для коммутации токов выше 3 А - возможен оплавление контактов
• Не рассчитан на постоянную работу при температуре ниже -25 C или выше +60 C (не указано явно, но следует из типового диапазона для таких реле)
• Не подходит для управляемых цепей постоянного тока - работает только с переменным током 380 В
• Отсутствие встроенного дугогашения - не применяйте для индуктивных нагрузок более 100 Вт без дополнительной защиты

Примеры использования

• Управление вентиляторами в HVAC-системах через сигнал от термостата
• Переключение режимов работы станка по команде от ПЛК
• Включение световых указателей при аварийной ситуации
• Контроль работы насосов в системах водоснабжения
• Реализация логических схем в пультах управления с минимальным числом входов

Практические советы

• Проверьте соответствие напряжения сети 380 В +-10% - завышение вызовет перегрев катушки
• При использовании в цепях с индуктивной нагрузкой (катушки, реле, двигатели) установите параллельно нагрузке RC-цепь или варистор для гашения помех
• Не затягивайте клеммы разъёма слишком сильно - это повредит пластиковые контакты
• При замене реле ПР-102 убедитесь, что новый экземпляр имеет ту же маркировку - даже незначительные отличия в токе или напряжении могут нарушить работу всей системы
• Для длительной эксплуатации регулярно проверяйте состояние контактов и индикатора - если LED не горит при наличии напряжения на катушке, возможно повреждение внутренней цепи
