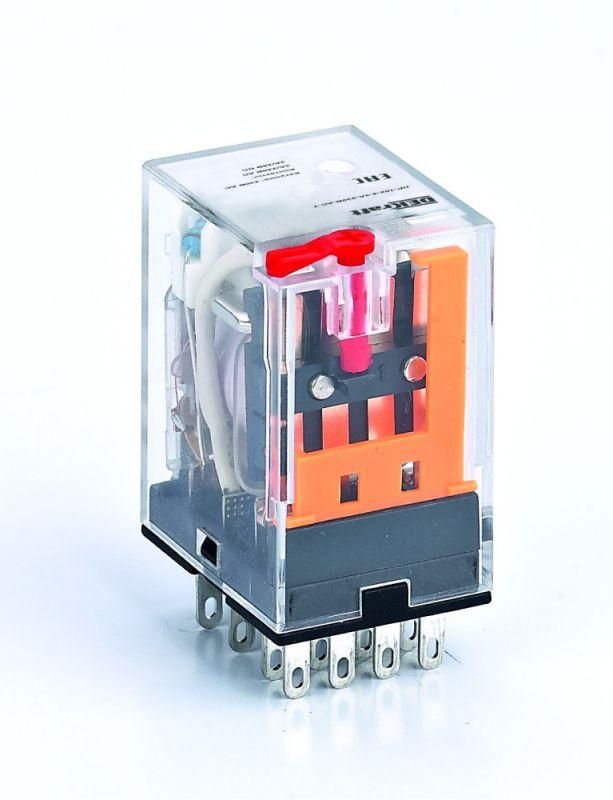

Промежуточное реле 4 контакта с LED индикацией и TEST функцией 3А 6В AC ПР-102 - 23817DEK APC

Промежуточное реле 4 контакта с LED индикацией и функцией TEST 3А 6В AC ПР-102 от DEKraft - устройство для коммутации слаботочных цепей в системах автоматизации. Надёжное, компактное и удобное в обслуживании, ПР-102 подходит для частых включений нагрузок до 3 А при напряжении 6 В переменного тока.

Назначение и область применения

Промежуточное реле ПР-102 используется для передачи сигнала между управляющим устройством (например, контроллером, терморегулятором или таймером) и исполнительными элементами - двигателями, клапанами, световыми индикаторами или другими реле. Подходит для систем с высокой частотой переключений: конвейеры, системы вентиляции, малые станки, автоматические двери, бытовая и промышленная автоматизация.

Технические характеристики

• Напряжение питания катушки: 6 В переменного тока (AC)
• Номинальный ток контактов: 3 А
• Количество переключающих контактов: 4 (все - одинарные, нормально замкнутые или разомкнутые - не указаны, работа зависит от состояния катушки)
• Тип управления: моностабильное (возвращается в исходное положение после отключения питания)
• Индикация: встроенный светодиод показывает наличие напряжения на катушке
• Функция тестирования: кнопка TEST позволяет проверить работу контактов без внешнего управления
• Степень защиты: IP21 - защита от доступа пальцев и капель воды, падающих вертикально
• Поляризация: свободная - можно подключать клеммы катушки без учёта полярности
• Способ монтажа: втычной - фиксируется в гнездо на DIN-рейке или монтажной плате
• Подключение: штепсельное - контакты и катушка имеют стандартный разъём для быстрой замены

Совместимость и монтаж

Промежуточное реле ПР-102 совместимо с любыми DIN-рейками типа TS35 и монтажными панелями с соответствующими гнёздами. Для установки достаточно вставить корпус в паз до щелчка. Разъёмное подключение позволяет менять реле за считанные секунды без отсоединения проводов. Убедитесь, что гнездо рассчитано на 4 контакта и соответствует типу втычного разъёма ПР-102. Катушка работает только при 6 В AC - применение постоянного тока или другого напряжения повредит устройство.

Безопасность и стандарты

Промежуточное реле ПР-102 соответствует требованиям безопасности для оборудования низкого напряжения. Защита IP21 обеспечивает безопасную эксплуатацию внутри электрошкафов, где возможны брызги или пыль. Отсутствие открытых токоведущих частей снижает риск поражения током при работе с закрытым шкафом.

Преимущества

• LED-индикация сразу показывает, включено ли реле - упрощает диагностику
• Кнопка TEST позволяет проверить целостность контактов без подачи команды от контроллера
• Штепсельное подключение экономит время при замене или сервисном обслуживании
• Компактные размеры позволяют размещать несколько реле в ограниченном пространстве
• Свободная полюсность катушки упрощает монтаж - не нужно следить за направлением подключения

Ограничения применения

• Не предназначен для работы при напряжении выше 6 В AC - перегрев и выход из строя
• Запрещён монтаж во влажных помещениях вне шкафа - IP21 не защищает от брызг сбоку или струй воды
• Не подходит для управления мощными нагрузками (>3 А) - риск оплавления контактов
• Не рекомендуется для частых переключений при индуктивных нагрузках (например, катушки соленоидов) без дополнительной защиты - возможно подгорание контактов

Примеры использования

• Управление насосом через PLC при 6 В сигнал - ПР-102 усиливает ток до 3 А
• Контроль состояния аварийной остановки: один контакт замыкает звонок, другой - индикатор
• Логическая схема в распределительном шкафу: четыре контакта используются для параллельного управления несколькими потребителями
• Автоматический режим освещения: реле активируется от датчика движения и управляет группой ламп

Практические советы

• Проверьте соответствие напряжения катушки - даже небольшое превышение 6 В AC может вывести ПР-102 из строя
• Используйте кнопку TEST регулярно при плановом обслуживании - это предупредит отказ в критичный момент
• При сборке схемы учитывайте, что все 4 контакта - одинарные; если нужны параллельные или последовательные соединения - используйте дополнительные устройства
• Для длительной службы избегайте перегрузок по току - лучше выбирать запас по току 20–30%
• При замене старого реле - сравните тип разъёма: ПР-102 имеет специфическую форму, несовместимую с большинством аналогов
