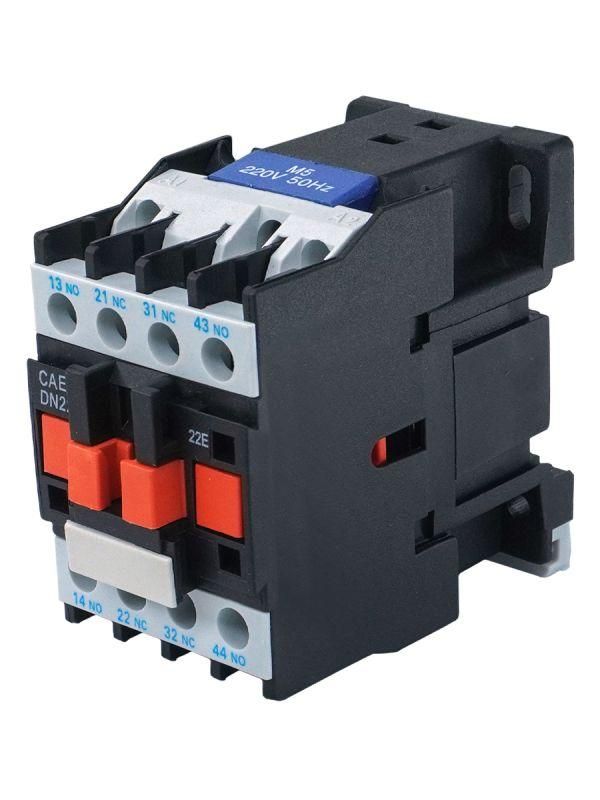

Реле промежуточное CAE22M5 2НО+2НЗ 220В/50Гц Электротехник ET014397

Реле промежуточное 2НО+2НЗ 220В/50Гц от бренда Электротехник (артикул et014397) предназначено для управления цепями малой мощности с помощью слаботочных сигналов, обеспечивая гальваническую развязку между управляющей и коммутируемой цепью.

Назначение и область применения

Реле промежуточное 2НО+2НЗ 220В/50Гц используется для переключения нагрузок в системах автоматизации, где требуется распределить один управляющий сигнал на несколько цепей. Подходит для работы в пультах управления, щитах автоматики, системах освещения, конвейерах и станках с логическим управлением. Применяется там, где необходимо изолировать контроллер (например, ПЛК) от силовой части оборудования.

Технические характеристики

• Количество контактов: 2 нормально открытых (НО) + 2 нормально замкнутых (НЗ)
• Напряжение катушки: 220 В переменного тока
• Частота: 50 Гц
• Контактная способность: не указана - использовать согласно нагрузкам, соответствующим классу устройства
• Монтаж: на DIN-рейку 35 мм (стандартный тип)

Совместимость и монтаж

Реле промежуточное 2НО+2НЗ 220В/50Гц совместимо со всеми стандартными DIN-рейками шириной 35 мм. Для подключения используйте клеммы, расположенные на передней панели. Катушка питается от сети 220 В/50 Гц - не требует внешнего источника постоянного тока. Убедитесь, что провода зачищены на 6–8 мм и надёжно затянуты - максимальный момент затяжки не указан, но избыточное усилие может повредить клеммы.

Безопасность и стандарты

Производитель не предоставил информацию о сертификациях. Рекомендуется проверять соответствие требованиям ГОСТ Р МЭК 60947-5-1 и ГОСТ Р 50030.5.1 при использовании в промышленных установках. Устройство не имеет защиты от перегрузки - применяйте в сочетании с предохранителями или автоматическими выключателями.

Преимущества

• Увеличенное количество контактов (4 шт.) позволяет заменить два одноканальных реле, экономя место в щите
• Комбинация НО и НЗ даёт гибкость в проектировании логических схем (например, для реверса двигателя или аварийной остановки)
• Стандартный форм-фактор упрощает замену аналогичных устройств

Ограничения применения

• Не предназначен для коммутации высоких токов - не используйте для прямого управления двигателем, нагревателем или светодиодным светильником большой мощности без промежуточного контактора
• Рабочее напряжение катушки - только 220 В переменного тока; несовместимо с постоянным током или другими значениями напряжения
• Отсутствуют индикаторы состояния - невозможно визуально определить, включено ли реле без тестирования

Примеры использования

• Управление двумя группами ламп: одна включается при активации сигнала, другая - отключается
• Передача команды от ПЛК к двум исполнительным механизмам с возможностью аварийного отключения через НЗ-контакты
• Формирование интерлоков: при запуске станка размыкаются НЗ-контакты, отключающие доступ к опасной зоне

Практические советы

• При монтаже в щитах с высокой температурой - учитывайте допустимый рабочий диапазон, который обычно составляет –25…+55 C (не указано явно, но характерно для таких реле)
• Избегайте установки рядом с источниками сильных помех (частотные преобразователи, сварочные аппараты) - может вызвать ложное срабатывание
• При замене старого реле - сравните схему подключения: порядок НО и НЗ может отличаться у других моделей
• Артикул et014397 от Электротехник - подходящий вариант для замены аналогов типа KF, HFE, RIL-220V, если габариты и контактная группа совпадают
