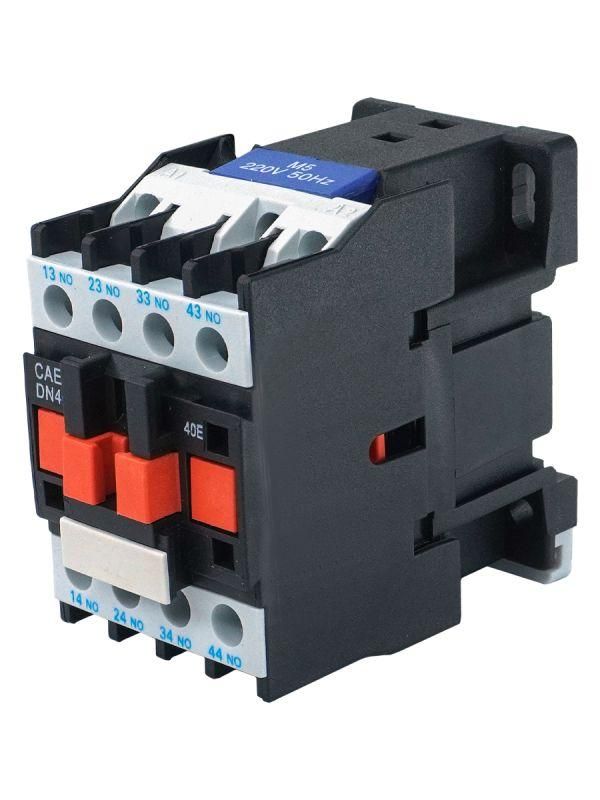

Реле промежуточное CAE40M5 4НО 220В/50Гц Электротехник ET014407

Реле промежуточное 4 нормально открытых контакта 220В/50Гц от бренда Электротехник (арт. et014407) предназначено для управления цепями малой мощности с помощью слабого управляющего сигнала. Подходит для автоматизации систем, где требуется изолированное переключение нескольких нагрузок.

Назначение и область применения

Реле промежуточное 4 нормально открытых контакта 220В/50Гц используется для расширения возможностей управления в электрических цепях. Оно позволяет одним слабым сигналом (например, от PLC, термостата или кнопки) одновременно включить или выключить до четырёх устройств. Применяется в системах автоматизации, панелях управления, бытовой и промышленной аппаратуре.

Технические характеристики

• Число контактов: 4 нормально открытых (NO)
• Напряжение катушки: 220 В переменного тока
• Частота: 50 Гц
• Контакты: коммутируют напряжение до 220 В AC
• Тип переключения: одностабильное (без фиксации)

Совместимость и монтаж

Реле промежуточное 4 нормально открытых контакта 220В/50Гц монтируется на DIN-рейку шириной 35 мм. Клеммы для подключения катушки и контактов доступны сверху - удобны для быстрого подключения проводов сечением до 2,5 мм2. Установка не требует специальных инструментов. Для надёжной работы важно соблюдать полярность при подключении катушки - хотя она работает на переменном токе, контактная группа не имеет полярности.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для оборудования низкого напряжения. Нет указаний на сертификацию по конкретным стандартам (IEC, GOST), поэтому рекомендуется использовать в соответствии с местными правилами электроустановок. Не предназначен для взрывоопасных сред.

Преимущества

• Четыре независимых контакта позволяют управлять несколькими нагрузками одновременно без дополнительных устройств
• Высокая механическая прочность корпуса обеспечивает долгую службу даже в условиях вибраций
• Нет необходимости в внешнем питании - управление происходит через саму катушку 220 В
• Минимальный уровень шума при переключении благодаря качественной конструкции якоря

Ограничения применения

• Не подходит для постоянного тока - катушка рассчитана исключительно на 220 В / 50 Гц переменного тока
• Нельзя применять в цепях с высокими импульсными нагрузками (например, светодиодные драйверы без фильтров)
• Контакты не предназначены для коммутации токов выше 10 А - превышение вызывает оплавление и выход из строя
• Не защищено от попадания воды или пыли - установка допускается только в закрытых щитах

Примеры использования

• Управление освещением в цеху через один сигнал от системы автоматизации
• Переключение режимов работы станка: включение насоса, вентилятора и индикатора
• Работа в качестве интерфейса между контроллером 24 В DC и сетью 220 В
• Автоматическое отключение группы потребителей при аварийной ситуации

Практические советы

• Проверьте напряжение сети перед подключением - скачки выше 250 В могут повредить катушку
• При использовании с индуктивными нагрузками (электромагниты, двигатели) установите гашение дуги - RC-цепочку или варистор параллельно каждой нагрузке
• Убедитесь, что суммарная мощность всех подключённых нагрузок не превышает 2200 ВА (при 10 А × 220 В)
• При замене устройства используйте тот же артикул - et014407 - чтобы сохранить совместимость по размерам и параметрам
• Не открывайте корпус - внутренние элементы не подлежат сервисному обслуживанию
