Реле промежуточное OptiRel D GR-16-230U-1 модульное 16А 230В АС или 24В AC/DC 1СО | 332036 КЭАЗ

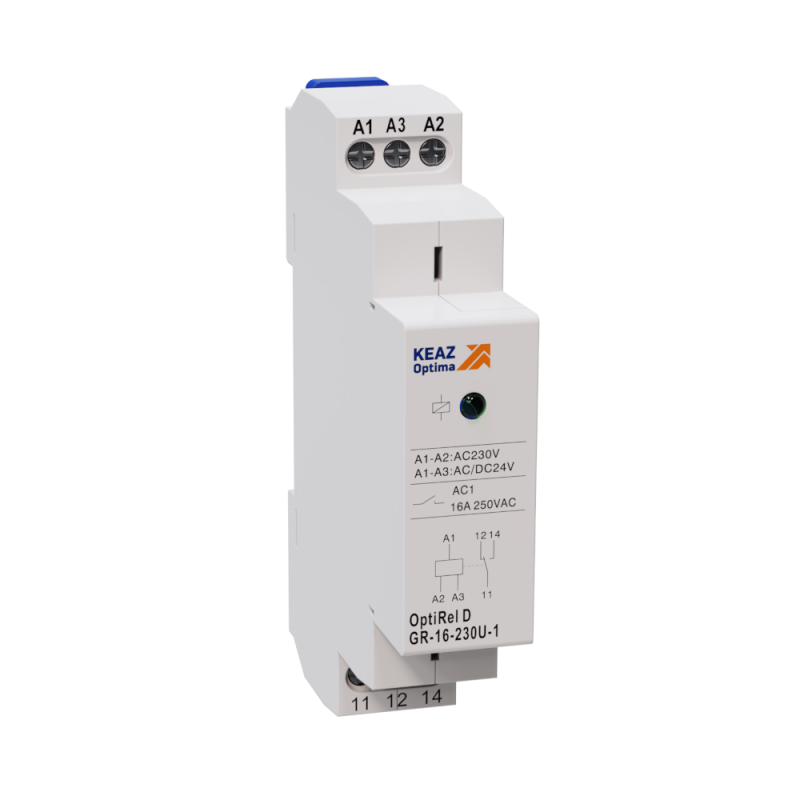

Реле промежуточное модульное 16А 230В АС или 24В AC/DC 1СО GR-16-230U-1 от КЭАЗ используется для гальванической развязки и усиления управляющих сигналов в системах автоматизации. Это компактное вспомогательное устройство, подходящее для установки на DIN-рейку и применяемое в паре с силовыми контакторами, станками или системами контроля.

Назначение и область применения

Реле промежуточное модульное 16А 230В АС или 24В AC/DC 1СО GR-16-230U-1 служит для передачи управляющего сигнала между слаботочными и силовыми цепями. Его используют для:

• Увеличения количества доступных контактов в цепях управления;
• Гальванической развязки чувствительной аппаратуры от высоких напряжений;
• Управления контакторами, магнитными пускателями или другими исполнительными механизмами через слаботочные сигналы;
• Индикации состояния оборудования (например, включение светового сигнала при активации цепи).

Подходит для промышленных щитов, станков, конвейеров, систем вентиляции и автоматизированных линий.

Технические характеристики

• Напряжение питания: 230 В переменного тока (AC) или 24 В постоянного/переменного тока (AC/DC) - работает с двумя типами источников управления;
• Номинальный ток контактов: 16 А - способно коммутировать нагрузки до этой величины;
• Количество контактов: один нормально замкнутый (1 НЗ) и один переключающий (1 перек.) - однополюсное реле с одним выходом;
• Тип управления: моностабильное - возвращается в исходное состояние после снятия напряжения с катушки;
• Способ монтажа: на DIN-рейку типа TS35 - совместимо со стандартными шкафами управления;
• Тип подключения: винтовые зажимы - надежное фиксирование проводов без пайки;
• Степень защиты: IP20 - защищено от прикосновений к токоведущим частям, но не от пыли и влаги;
• Полюсность: определённая - требует соблюдения полярности при подключении постоянного тока.

Совместимость и монтаж

Реле промежуточное модульное 16А 230В АС или 24В AC/DC 1СО GR-16-230U-1 легко устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используйте провода сечением до 2,5 мм2 - они плотно фиксируются винтовыми зажимами. Убедитесь, что питание соответствует заявленному диапазону: 24 В AC/DC или 230 В AC. Подключение к катушке выполняется на выводы A1/A2, контакты - на L1/T1. Монтаж допускается в закрытых распределительных щитах с контролируемой температурой.

Безопасность и стандарты

Реле соответствует требованиям безопасности для устройств низкого напряжения. Степень защиты IP20 обеспечивает безопасность при работе внутри электрических шкафов. Применение вне герметичных корпусов запрещено - риск поражения током и повреждения из-за попадания пыли или влаги.

Преимущества

• Широкий диапазон рабочего напряжения (24 В AC/DC и 230 В AC) - универсальное решение для разных систем;
• Высокая коммутационная способность - 16 А позволяет управлять средними нагрузками без внешних усилителей;
• Простая замена - стандартный форм-фактор и винтовые зажимы позволяют быстро заменить реле без демонтажа всей цепи;
• Надежность производства КЭАЗ - проверенные материалы и технология сборки для условий промышленной эксплуатации.

Ограничения применения

• Не предназначено для работы во влажных, пыльных или открытых помещениях - степень защиты IP20 недостаточна;
• Не подходит для частых включений более 1200 раз в час - возможен быстрый износ механических контактов;
• Требует точного соблюдения полярности при использовании с постоянным током - неверное подключение может вывести реле из строя;
• Не имеет индикации состояния - нельзя визуально определить, включен ли контакт, без внешнего светодиода или сигнализатора.

Примеры использования

• Управление пускателем двигателя через PLC с выходом 24 В DC - реле GR-16-230U-1 преобразует слаботочный сигнал в коммутацию 230 В AC;
• Переключение сигнальной лампы при аварии в системе - реле получает сигнал от термореле и замыкает цепь индикации;
• Размножение одного входного сигнала на несколько потребителей - одно реле управляет несколькими клапанами или насосами;
• Защита микроконтроллеров от скачков напряжения - гальваническая развязка между платой управления и силовой частью.

Практические советы

• Выбирайте реле GR-16-230U-1, когда нужна надежная развязка и один контакт - для нескольких контактов рассмотрите модели с 2–4 контактами;
• Проверьте соответствие напряжения управления: если система использует 24 В DC, убедитесь, что источник стабилен - импульсы могут вызвать ложные срабатывания;
• При подключении проводов затягивайте винты равномерно - перегрузка может повредить пластиковую рамку;
• Не устанавливайте рядом с нагревательными элементами - максимальная температура окружающей среды не указана, но превышение +55 C снижает срок службы;
• Для удобства обслуживания рекомендуется использовать пробники или тестеры для диагностики состояния контакта без вскрытия щита.
