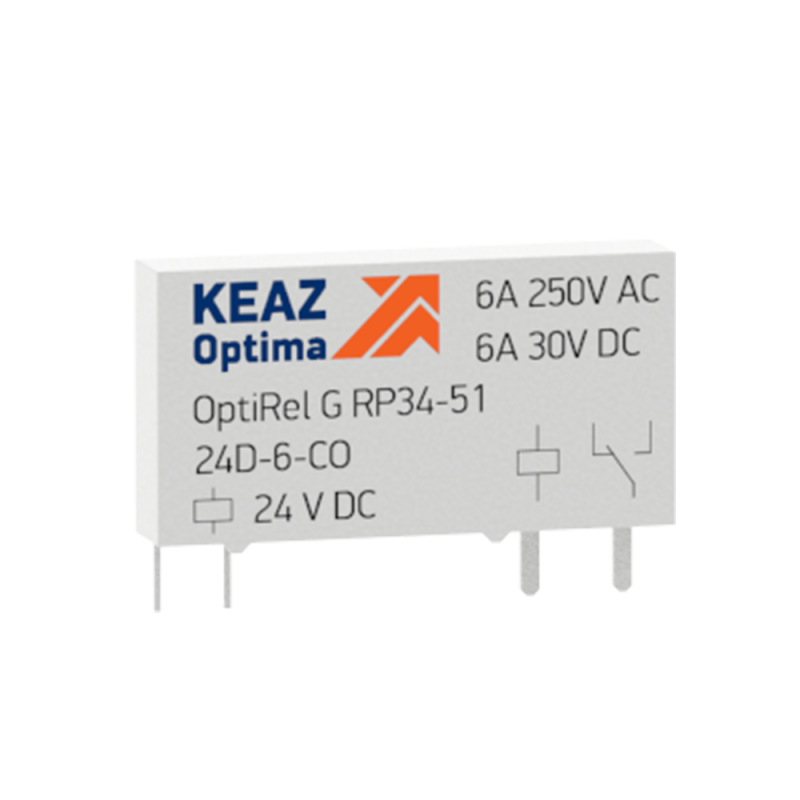

Реле промежуточное OptiRel G RP34-51-60D-6-CO| 281149 | КЭАЗ

Реле промежуточное OptiRel G RP34-51-60D-6-CO - ультратонкий втычной прибор от КЭАЗ для передачи и усиления слаботочных сигналов в автоматизированных системах. Благодаря компактным габаритам и надёжной изоляции, этот элемент идеально подходит для плотной компоновки на DIN-рейке в пультах управления, ПЛК-станциях и распределительных щитах.

Назначение и область применения

Реле промежуточное OptiRel G RP34-51-60D-6-CO используется для коммутации слаботочных цепей управления в промышленной автоматике. Его основная задача - обеспечивать электрическую изоляцию между чувствительными устройствами (например, ПЛК, датчиками, модулями связи) и силовыми нагрузками (электромагниты, маломощные двигатели, световые индикаторы). Подходит для систем, где требуется точное управление с высокой степенью защиты электроники от помех и скачков напряжения.

Технические характеристики

• Напряжение питания цепи управления: 60 В постоянного тока (DC)
• Номинальный ток контактов: 6 А
• Тип переключающего контакта: одинарный (1NO - нормально разомкнутый)
• Способ монтажа: втычной (требует розетку RR93)
• Тип подключения: винтовые зажимы для проводов
• Степень защиты IP: IP00 - без защиты от внешних воздействий
• Поляризация: определённая полюсность - важно соблюдать правильное подключение + и –
• Тип управления: моностабильное (возвращает в исходное состояние после отключения питания)
• Ширина корпуса: 6 мм - минимальная для плотной установки на рейке
• Контакты: сплав AgNi (серебро-никель) - устойчивы к дуговым разрядам и окислению

Совместимость и монтаж

Реле промежуточное OptiRel G RP34-51-60D-6-CO не устанавливается напрямую на DIN-рейку. Для работы необходимо использовать совместимую розетку серии RR93. Она обеспечивает механическую фиксацию и надёжный электрический контакт через втычные выводы. Монтаж выполняется путём вставки реле в розетку до характерного щелчка. Подключать провода следует к клеммам розетки - они рассчитаны на сечение до 2,5 мм2. Убедитесь, что полярность (+/-) на входе управления соблюдена - неверное подключение может повредить катушку.

Безопасность и стандарты

Реле соответствует требованиям безопасности для промышленного оборудования. Конструкция выполнена в соответствии с IEC 61810-1. Наличие AgNi-контактов снижает риск сваривания при коммутации индуктивных нагрузок. Однако из-за отсутствия защиты (IP00) использование возможно только внутри закрытых щитов, защищённых от пыли, влаги и случайного прикосновения.

Преимущества

• Компактность: ширина всего 6 мм позволяет разместить до 16 реле в одном ряду на стандартной DIN-рейке
• Высокая надёжность контактов благодаря сплаву AgNi - долгий срок службы даже при частых включениях
• Чёткая изоляция между управляющей цепью и силовой нагрузкой - предотвращает влияние помех на ПЛК
• Простота замены: при выходе из строя достаточно вынуть реле и вставить новое - без перепайки и переподключения проводов

Ограничения применения

• Не предназначено для работы вне закрытых щитов - IP00 не защищает от пыли, влаги и механических повреждений
• Только DC-управление: нельзя применять с переменным током
• Требуется обязательное использование розетки RR93 - без неё реле невозможно смонтировать
• Ограниченная мощность: максимальный ток 6 А - не подходит для крупных двигателей или нагревателей
• Полюсность важна: при подключении питания с обратной полярностью возможен выход из строя катушки

Примеры использования

• Управление электромагнитными клапанами в системах пневматики через ПЛК
• Передача сигнала от датчика уровня или температуры к реле времени или индикатору
• Изолированное включение светового индикатора или зуммера в пульте управления
• Коммутация маломощных реле или соленоидов в распределительных щитах с высокой плотностью компоновки

Практические советы

• Выбирайте розетку RR93 того же бренда - совместимость гарантирована, особенно при использовании встык нескольких реле
• Проверьте полярность перед первым включением - подключение 60 В DC с обратной полярностью может вызвать перегрев катушки
• Для частых коммутаций (более 1000 раз в час) рекомендовано контролировать тепловой режим - в условиях перегрузки срок службы сокращается
• При проектировании щита учтите, что каждое реле занимает минимум 12–15 мм по глубине с учётом розетки и проводов
• Заменяйте реле только при отключенном питании - даже при низком токе есть риск возникновения дуги при отрыве контактов
