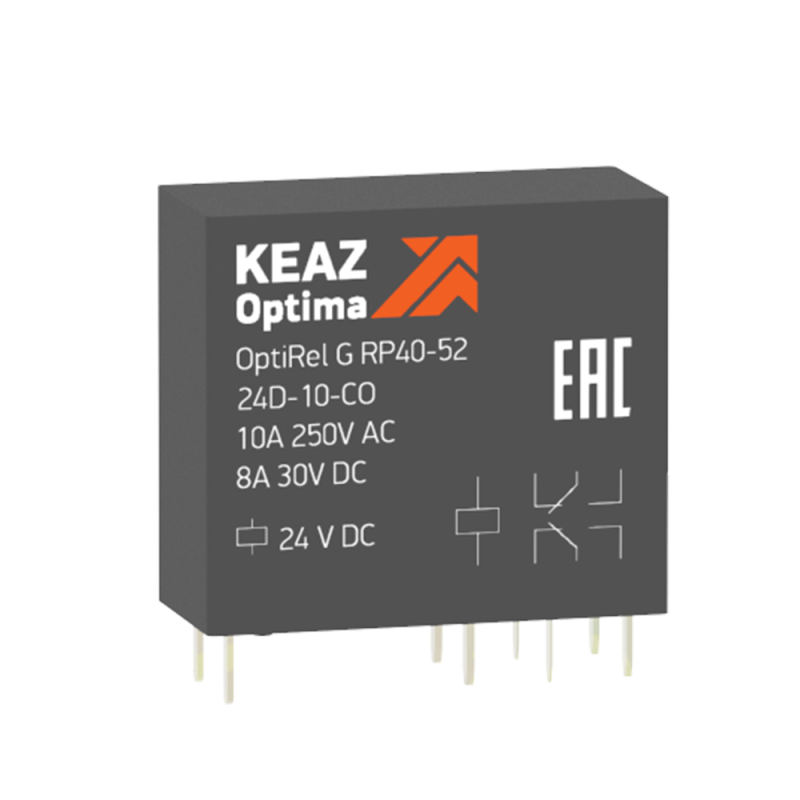

Реле промежуточное OptiRel G RP40-52-24D-10-CO-W| 281020 | КЭАЗ

Реле промежуточное OptiRel G RP40-52-24D-10-CO-W - компактное устройство для управления силовыми цепями с помощью слаботочного сигнала постоянного тока. Применяется в системах автоматизации, где требуется надёжная гальваническая развязка между управляющей и нагрузочной цепью. Бренд Кэаз, артикул 281020, соответствует серии OptiRel G.

Назначение и область применения

Реле промежуточное OptiRel G RP40-52-24D-10-CO-W используется для переключения нагрузок до 10 А при напряжении 24 В постоянного тока. Обеспечивает гальваническую развязку между управляющим сигналом и силовой цепью. Подходит для применения в пультах управления, станках, конвейерах, системах вентиляции и других устройствах автоматизации, где нужна надёжная коммутация малых токов управления большими нагрузками.

Технические характеристики

• Напряжение питания цепи управления: 24 В постоянного тока (DC)
• Номинальный ток контактов: 10 А
• Количество переключающих контактов: 2 (два двойных контакта - один нормально разомкнутый, один нормально замкнутый)
• Тип управления: моностабильное (при снятии напряжения с катушки возвращается в исходное состояние)
• Поляризация: определённая полюсность - важно соблюдать правильное подключение + и – к катушке
• Тип подключения: винтовые зажимы для проводов
• Степень защиты корпуса: IP00 - без защиты от внешних воздействий, требует установки в закрытом щите
• Контакты: изготовлены из сплава серебро-никель (AgNi) - устойчивы к дуговым разрядам и долговечны при коммутации

Совместимость и монтаж

Реле OptiRel G RP40-52-24D-10-CO-W предназначено для установки на DIN-рейку через специальную розетку RR95. Само реле является втычным - его нельзя подключить напрямую к проводам. Для монтажа необходимо:

• Закрепить розетку RR95 на DIN-рейке
• Подключить провода к клеммам розетки
• Вставить реле в розетку до характерного щелчка

Фиксатор для предотвращения случайного выскальзывания реле из розетки продается отдельно - рекомендуется использовать его в условиях вибраций или частого обслуживания. Без розетки и фиксатора реле невозможно правильно смонтировать.

Безопасность и стандарты

Реле соответствует требованиям безопасности для промышленного оборудования. Отсутствие степени защиты (IP00) означает, что устройство не защищено от пыли, влаги и механических повреждений - его следует устанавливать только внутри закрытых распределительных шкафов. Наличие AgNi-контактов снижает риск сваривания контактов при коммутации индуктивных нагрузок.

Преимущества

• Высокая коммутационная способность - 10 А при 24 В DC, что выше среднего уровня для миниатюрных реле
• Компактные габариты - экономят место в щитах
• Использование серебро-никелевых контактов - увеличивает срок службы при частых включениях
• Гальваническая развязка - защищает чувствительную электронику от помех и скачков напряжения
• Совместимость с универсальной розеткой RR95 - позволяет легко менять реле без перепайки проводов

Ограничения применения

• Не предназначен для открытой установки - IP00 не защищает от пыли, влаги, брызг и механических ударов
• Требуется обязательное использование розетки RR95 - без неё реле не работает
• Чувствительно к полярности: неверное подключение катушки (+-) может привести к отказу или повреждению
• Не имеет встроенной индикации состояния - для контроля работы нужны внешние индикаторы
• Не подходит для переменного тока - только для 24 В постоянного тока

Примеры использования

• Управление двигателем насоса через PLC с выходом 24 В DC
• Переключение светового сигнала в автоматической линии
• Активация клапана в системе пневматики
• Разрыв цепи нагревателя при достижении температурного порога
• Интерфейс между контроллером и мощным реле или контактором

Практические советы

• При подборе розетки RR95 проверьте совместимость с серией OptiRel G - не все розетки подходят
• Для вибрационных условий всегда используйте фиксатор - он предотвратит самопроизвольное отсоединение
• При подключении проводов к винтовым клеммам розетки не затягивайте слишком сильно - можно повредить пластик
• Если нагрузка индуктивная (например, катушки, двигатели), рассмотрите возможность установки вспомогательного модуля защиты от импульсных перенапряжений
• Проверяйте полярность перед первым включением - подача напряжения с обратной полярностью может вывести реле из строя
• Реле OptiRel G RP40-52-24D-10-CO-W - это часть системы; для полноценного решения обязательно учитываются розетка, фиксатор и возможные дополнительные модули
