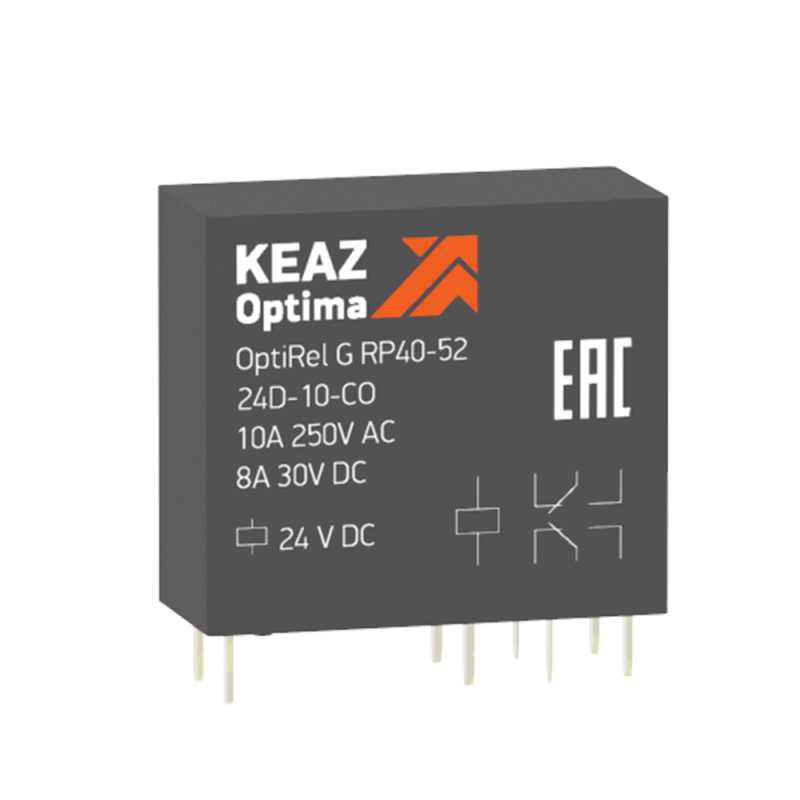

Реле промежуточное OptiRel G RP40-52-5D-10-CO| 281016 | КЭАЗ

Реле промежуточное RP40-52-5D-10-CO (ГСИ) от КЭАЗ используется для коммутации слаботочных управляющих сигналов в силовые цепи до 10 А. Это миниатюрное устройство серии OptiRel G предназначено для монтажа на DIN-рейку и обеспечивает гальваническую развязку между управлением и нагрузкой. Артикул 281016 соответствует модели с постоянным током управления и двойным контактом.

Назначение и область применения

Реле промежуточное RP40-52-5D-10-CO (ГСИ) служит для передачи сигнала от контроллера, терморегулятора, датчика или другого устройства с малым током к более мощной нагрузке - например, двигателю, нагревателю или световой индикации. Применяется в системах автоматизации: промышленных станках, конвейерах, системах вентиляции, щитах управления. Подходит для задач, где требуется надежная изоляция управляющей цепи от силовой.

Технические характеристики

• Напряжение питания цепи управления: 250 В постоянного тока (DC)
• Номинальный ток контактов: 10 А
• Количество переключающих контактов: 2 (двойной контакт - один нормально открытый и один нормально закрытый)
• Тип управления: моностабильное (возврат в исходное состояние после снятия напряжения)
• Поляризация: определённая полюсность - важно соблюдать правильное подключение + и – к катушке
• Тип подключения: винтовые зажимы для проводов
• Степень защиты: IP00 - без защиты от внешних воздействий, требует установки в защищённом шкафу
• Контакты: изготовлены из сплава серебро-никель (AgNi) - устойчивы к дуговым разрядам и окислению

Совместимость и монтаж

Реле RP40-52-5D-10-CO (ГСИ) - втычное, не монтируется напрямую на рейку. Для установки необходима розетка RR95, которая крепится на DIN-рейку. После вставки реле в розетку происходит механическая и электрическая связь. Для предотвращения случайного выпадения рекомендуется использовать фиксатор - он продается отдельно. Убедитесь, что провода подключены плотно: плохой контакт в винтовых зажимах вызывает перегрев. Диаметр жил: до 2,5 мм2.

Безопасность и стандарты

Реле соответствует требованиям к промышленному оборудованию, используемому в системах автоматизации. Отсутствие степени защиты (IP00) означает, что устройство нельзя применять в условиях запыления, влаги или доступа посторонних предметов - обязательно использование в закрытых распределительных щитах. Материалы контактов AgNi обеспечивают безопасную работу при коммутации активных и индуктивных нагрузок.

Преимущества

• Высокая коммутационная способность - 10 А при 250 В DC, что выше среднего для аналогичных миниатюрных реле
• Компактные габариты - экономия места в шкафу
• Надёжная гальваническая развязка между управляющей и силовой цепью
• Сплав контактов AgNi снижает риск сваривания и увеличивает срок службы
• Поддерживается широкой экосистемой: совместимо с розетками RR95, фиксаторами и дополнительными модулями от КЭАЗ

Ограничения применения

• Не предназначен для работы во влажной, пыльной или агрессивной среде - IP00 не защищает от внешних факторов
• Требуется обязательное использование розетки RR95; без неё реле невозможно смонтировать
• Чувствительно к полярности: неверное подключение катушки (+-) может привести к отказу или повреждению
• Не имеет встроенной индикации состояния - для контроля нужен внешний модуль
• Не рассчитан на частые включения/выключения при емкостных или высоких пусковых токах - возможен износ контактов

Примеры использования

• Управление электромагнитным клапаном через PLC с выходом 24 В DC
• Переключение нагревателя в термокамере по сигналу с термостата
• Активация аварийной сигнализации при срабатывании датчика уровня
• Коммутация двигателя насоса в системе водоснабжения

Практические советы

• Выбирайте розетку RR95 того же типа - она должна точно подходить по форме и количеству контактов
• Фиксатор обязателен при вибрационных нагрузках или частом обслуживании шкафа
• Проверьте полярность перед первым включением: красный провод - плюс, черный - минус (по общепринятой цветовой маркировке)
• Для защиты от скачков напряжения (например, при отключении катушки) можно установить вспомогательный модуль RC-гашения
• Не заменяйте реле RP40-52-5D-10-CO (ГСИ) на другие модели без проверки совместимости по току, напряжению и типу контактов
