Реле промежуточное OptiRel G RP41-51-48D-12-CO| 281008 | КЭАЗ

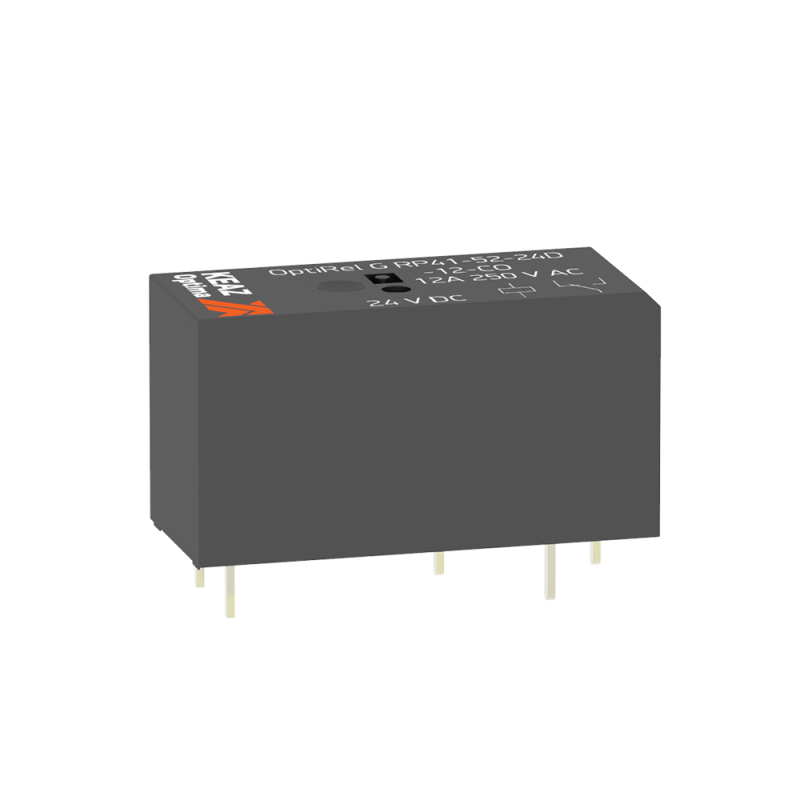

Реле промежуточное RP41-51-48D-12-CO от КЭАЗ - миниатюрное устройство серии OptiRel G, предназначенное для коммутации слаботочных управляющих сигналов в силовые цепи до 12 А постоянного тока. Подходит для монтажа на DIN-рейку с использованием розетки RR95, обеспечивает гальваническую развязку между управлением и нагрузкой.

Назначение и область применения

Реле промежуточное RP41-51-48D-12-CO используется для передачи сигнала управления от контроллеров, PLC, датчиков или кнопок к более мощным потребителям - например, катушкам контакторов, световым индикаторам, маломощным двигателям или нагревателям. Применяется в системах автоматизации производства, на конвейерах, в пультах управления, в распределительных щитах. Благодаря гальванической развязке защищает чувствительную электронику от помех и скачков напряжения в силовой цепи.

Технические характеристики

• Напряжение питания цепи управления: 48 В постоянного тока (DC)
• Номинальный ток контактов: 12 А
• Тип управления: моностабильное (однорежимное, без удержания)
• Количество переключающих контактов: один - нормально разомкнутый (NO)
• Тип контактов: AgNi (серебро-никель) - устойчивы к дуге и окислению
• Поляризация: обязательна определённая полярность подключения (+ и −)
• Подключение: винтовые зажимы (для проводов до 2,5 мм2)
• Степень защиты: IP00 - без защиты от внешних воздействий, требует установки в закрытом шкафу
• Габариты: соответствуют стандарту серии OptiRel G - совместимы с розеткой RR95

Совместимость и монтаж

Реле промежуточное RP41-51-48D-12-CO предназначено исключительно для установки в розетку RR95. Без розетки устройство невозможно подключить или зафиксировать. Для надёжной фиксации в розетке требуется дополнительно приобрести механический фиксатор - он не входит в комплект. Установка выполняется путём вставки реле в розетку до характерного щелчка. Подключение управляющего напряжения 48 В DC осуществляется к выводам катушки, указанным на корпусе. Силовая цепь подключается к одному паре контактов. Нельзя использовать реле без розетки или с другими типами розеток - они несовместимы.

Безопасность и стандарты

Изделие соответствует требованиям к промышленным реле по ГОСТ Р МЭК 61810-1 и имеет сертификаты безопасности КЭАЗ. Отсутствие степени защиты (IP00) означает, что реле нельзя применять во влажных, запылённых или открытых средах - обязательно использование в закрытых электрощитах. Компоненты контактов (AgNi) снижают риск сваривания при коммутации индуктивных нагрузок.

Преимущества

• Высокая коммутационная способность - 12 А при 48 В DC, выше среднего для аналогичных миниатюрных реле
• Надёжные контакты из AgNi - долгий срок службы даже при частых включениях
• Компактный форм-фактор - экономия места в щите
• Легкая замена - достаточно вынуть реле и вставить новое, не трогая провода
• Гальваническая развязка - предотвращает влияние помех от силовой цепи на управляющую электронику

Ограничения применения

• Не работает при переменном токе - только постоянный ток 48 В
• Требуется обязательное использование розетки RR95 - без неё реле непригодно к эксплуатации
• IP00 - нельзя устанавливать вне шкафа, в условиях пыли, влаги, брызг
• Чувствителен к полярности - неверное подключение + и − приведёт к отказу срабатывания
• Нет встроенной индикации - состояние реле не видно без внешней индикации
• Не подходит для коммутации емкостных или очень высоких индуктивных нагрузок без дополнительной защиты

Примеры использования

• Управление контактором 220 В AC через PLC с выходом 48 В DC
• Переключение светового индикатора в пульте управления
• Активация клапана или насоса малой мощности в автоматической линии
• Реализация логических цепей в распределительных щитах с помощью нескольких реле RP41

Практические советы

• Всегда проверяйте полярность при подключении 48 В DC - красный провод обычно +, черный - –
• Затягивайте винты зажимов усилием 0,2–0,3 Нм - переусиливать нельзя, можно повредить контакт
• Для защиты от импульсных перенапряжений при работе с катушками контакторов используйте втычной модуль RC-гашения (продается отдельно)
• При частом срабатывании (>1000 раз/час) следите за температурой окружающей среды - не выше +55 C
• Запасные реле RP41-51-48D-12-CO храните в оригинальной упаковке - контакты чувствительны к окислению
• Для быстрого обслуживания всегда держите под рукой розетку RR95 и фиксатор - они расходуемые элементы системы
