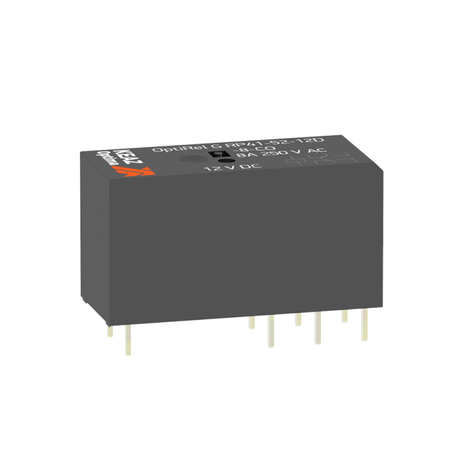

Реле промежуточное OptiRel G RP41-52-24D-8-CO-G| 281044 | КЭАЗ

Реле промежуточное OptiRel G RP41-52-24D-8-CO-G - компактное устройство для управления силовыми цепями с помощью слаботочных сигналов, предназначенное для монтажа на DIN-рейку в системах автоматизации. Бренд Кэаз и артикул 281044 указывают на принадлежность к проверенной серии OptiRel G, где устройства сочетают высокую коммутационную способность и надёжную гальваническую развязку.

Назначение и область применения

Реле промежуточное OptiRel G RP41-52-24D-8-CO-G используется для передачи сигнала между управляющей цепью (например, ПЛК, датчиком или кнопкой) и нагрузкой повышенной мощности - например, двигателем, нагревателем или световым оборудованием. Обеспечивает гальваническую развязку, защищая чувствительную электронику от помех и скачков напряжения. Применяется в промышленной автоматизации: на станках, конвейерах, системах вентиляции, в распределительных щитах.

Технические характеристики

• Напряжение управления: 24 В постоянного тока (DC)
• Номинальный ток контактов: 8 А
• Количество переключающих контактов: 2 (два двойных контакта - один нормально разомкнутый, один нормально замкнутый)
• Тип управления: моностабильное (возврат в исходное состояние после снятия напряжения с катушки)
• Поляризация: определённая полюсность - важно соблюдать правильное подключение "+" и "-" к катушке
• Подключение: винтовые зажимы для проводов до 2,5 мм2
• Степень защиты: IP00 - без защиты от пыли и воды; требует установки внутри закрытого шкафа
• Контакты: позолоченные AgNi+Au - подходят для коммутации слаботочных сигналов (до нескольких миллиампер)

Совместимость и монтаж

Реле OptiRel G RP41-52-24D-8-CO-G - втычное, не монтируется напрямую на рейку. Для установки требуется розетка RR95, которая крепится на DIN-рейку. После вставки реле в розетку происходит механическая и электрическая связь. Для предотвращения самопроизвольного выскальзывания рекомендуется использовать фиксатор - он продается отдельно. Подключаются провода через винтовые клеммы на розетке RR95, а не на самом реле. Убедитесь, что сечение проводов не превышает 2,5 мм2.

Безопасность и стандарты

Изделие соответствует требованиям IEC 61810-1 для промежуточных реле. Наличие позолоченных контактов снижает риск окисления и увеличивает срок службы при работе с малыми токами. Отсутствие степени защиты IP00 требует обязательного размещения в герметичном или закрытом электрощите - использование вне шкафа недопустимо.

Преимущества

• Высокая коммутационная способность - 8 А при 24 В DC, достаточна для большинства задач автоматизации
• Позолоченные контакты обеспечивают стабильную работу даже при микроскопических токах (например, от сенсоров или ЭЦП)
• Компактные габариты позволяют экономить место в шкафах
• Гальваническая развязка защищает контроллеры от перенапряжений и помех
• Совместимость с универсальной розеткой RR95 - легко заменить на другое реле той же серии

Ограничения применения

• Не предназначено для работы во внешней среде - IP00 не защищает от пыли, влаги, брызг
• Требуется обязательное применение розетки RR95 - без неё реле невозможно подключить
• Фиксатор - отдельный элемент, не входящий в комплект; без него возможен случайный выход реле из розетки
• Чувствительно к обратному подключению полярности - неверное подсоединение 24 В DC может повредить катушку
• Не подходит для частых включений свыше 1000 раз в час - длительная работа в режиме частых переключений снизит срок службы

Примеры использования

• Управление пускателем двигателя от ПЛК с выходом 24 В DC
• Переключение сигнализации или индикатора на основе датчика уровня
• Разделение цепей управления и силовой части в щитах с высокими требованиями к безопасности
• Коммутация слаботочных цепей (например, энкодеры, терморезисторы) без потерь качества сигнала благодаря позолоченным контактам

Практические советы

• Всегда используйте розетку RR95 - она обеспечивает надёжный контакт и позволяет менять реле без перепайки проводов
• Закрепляйте реле фиксатором, особенно в вибрационных условиях - это предотвратит отключение при ударах или тряске
• Проверяйте полярность перед первым включением: красный провод - "+", черный - "-"
• Для защиты от импульсов (например, от катушек реле или двигателей) установите дополнительный модуль защиты (продается отдельно)
• Если нагрузка имеет реактивную составляющую (двигатели, трансформаторы), учитывайте индуктивные выбросы - они могут сократить срок службы контактов
• Для контроля состояния реле можно подключить индикаторный модуль - он вставляется в тот же разъём, что и реле
