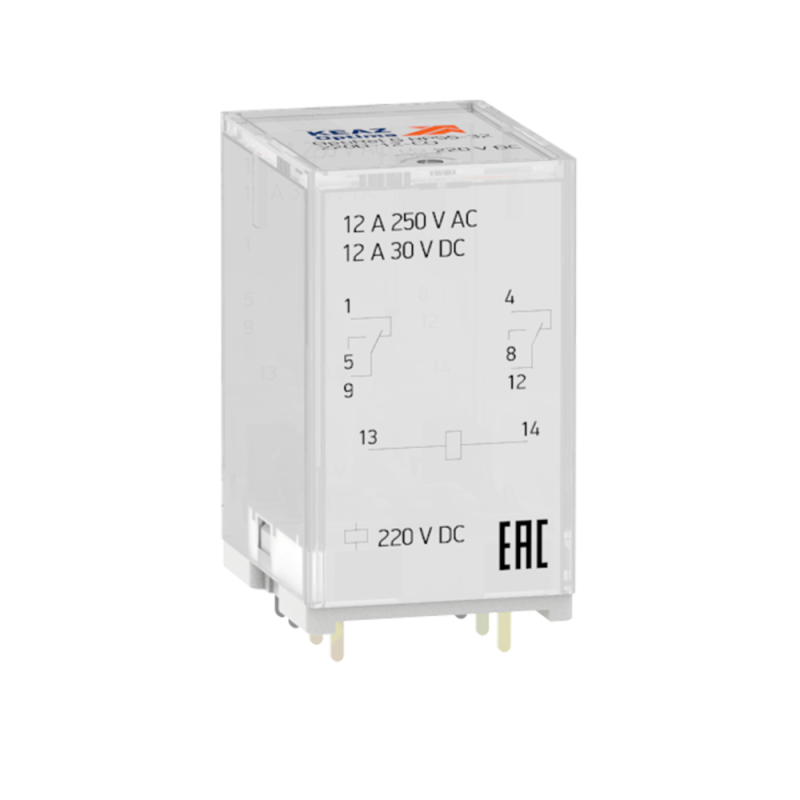

Реле промежуточное OptiRel G RP55-32-220D-12-CO| 281079 | КЭАЗ

Реле промежуточное RP55-32-220D-12-CO (ГСИ) от КЭАЗ предназначено для коммутации слаботочных управляющих сигналов в силовые цепи до 12 А, обеспечивая гальваническую развязку между ними. Модель используется в системах автоматизации, где требуется надёжное управление нагрузками постоянного тока, особенно в составе модульных решений на DIN-рейке.

Назначение и область применения

Реле промежуточное RP55-32-220D-12-CO (ГСИ) служит для передачи сигнала управления от контроллеров, PLC или кнопок к более мощным потребителям - например, катушкам контакторов, световым индикаторам, маломощным двигателям или нагревателям. Подходит для использования в панелях управления станков, конвейеров, систем вентиляции и других промышленных устройствах. Благодаря гальванической развязке защищает чувствительную электронику от помех и высоких напряжений в силовой цепи.

Технические характеристики

• Напряжение питания: 220 В постоянного тока (DC)
• Номинальный ток контактов: 12 А
• Количество переключающих контактов: 2 (два двойных контакта - один нормально замкнутый, один нормально разомкнутый)
• Тип управления: моностабильное (при снятии напряжения с катушки возвращается в исходное состояние)
• Поляризация: определённая полюсность - важно соблюдать правильное подключение "+" и "-" к катушке
• Тип подключения: винтовые зажимы для проводов
• Степень защиты: IP00 - без внешней защиты, требует установки в закрытый корпус или щит
• Контакты: изготовлены из сплава серебро-никель (AgNi) - устойчивы к дуге и окислению

Совместимость и монтаж

Реле промежуточное RP55-32-220D-12-CO (ГСИ) является втычным устройством и **обязательно** устанавливается в розетку RR94 для монтажа на DIN-рейку. Без розетки реле невозможно подключить или зафиксировать. Для удобства монтажа и предотвращения самопроизвольного выпадения рекомендуется использовать фиксатор - он продается отдельно. Установка выполняется путём плотного вдавливания реле в розетку до характерного щелчка. Отсоединение - легким вытягиванием, при наличии фиксатора его необходимо снять первым.

Безопасность и стандарты

Реле соответствует требованиям к промышленному оборудованию, используемому в системах автоматизации. Наличие AgNi-контактов повышает безопасность при коммутации индуктивных нагрузок. Однако из-за степени защиты IP00 реле не защищено от пыли, влаги и случайного прикосновения - его нельзя устанавливать вне герметичных шкафов или щитов. Электрическая прочность и изоляция рассчитаны на рабочее напряжение до 690 В согласно стандартам IEC 60947-5-1.

Преимущества

• Высокая надёжность благодаря качественным контактам AgNi - долгий срок службы даже при частых включениях
• Широкая совместимость с другими изделиями серии OptiRel G - легко расширяемая система
• Простота замены: при выходе из строя достаточно вынуть реле и вставить новое - без перепайки и переподключения проводов
• Поддерживает работу с постоянным током - идеально для современных систем управления на базе DC-сигналов

Ограничения применения

• Не работает с переменным током - напряжение питания должно быть именно постоянным (DC 220 В)
• IP00 - запрещено использование в открытых условиях, на улице, в сырых помещениях без корпуса
• Требуется обязательное использование розетки RR94; без неё реле не монтируется
• Чувствительно к полярности: неверное подключение катушки может привести к отказу или повреждению
• Не имеет встроенной индикации или защиты от перенапряжений - эти функции требуют дополнительных модулей

Примеры использования

• Управление катушкой контактора 24 В от PLC с выходом 220 В DC
• Переключение режима работы насоса через сигнал от терморегулятора
• Логическое управление световыми индикаторами в панели управления
• Реализация аварийного отключения в цепях с постоянным током

Практические советы

• При подборе розетки RR94 проверьте её тип - она должна точно подходить под форм-фактор RP55
• Затягивайте винтовые зажимы с усилием, указанным в документации - недостаточно или слишком сильно затянутое соединение вызывает перегрев
• Если нагрузка индуктивная (например, двигатель или реле), рассмотрите возможность установки вспомогательного модуля защиты от скачков напряжения
• Для быстрого обслуживания всегда храните запасное реле RP55-32-220D-12-CO (ГСИ) и фиксатор рядом с панелью
• Проверяйте полярность перед первым включением - подключение “+” и “-” наоборот не приведёт к взрыву, но реле просто не сработает
