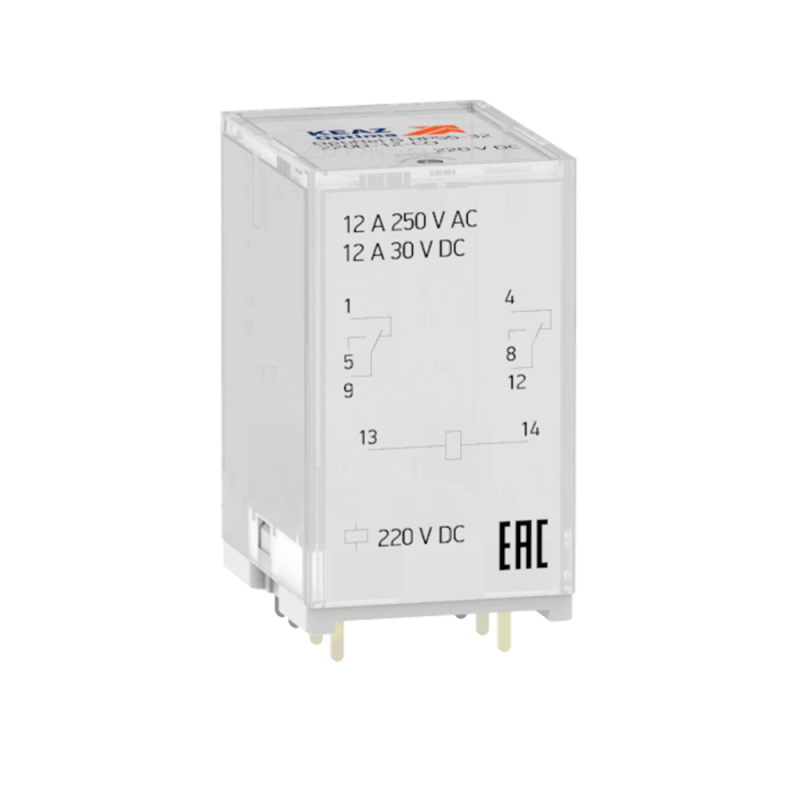

Реле промежуточное OptiRel G RP55-32-24D-12-CO/LD| 281074 | КЭАЗ

Реле промежуточное OptiRel G RP55-32-24D-12-CO/LD от КЭАЗ предназначено для коммутации нагрузок в цепях управления автоматизированных систем. Благодаря втычному монтажу и встроенной индикации, это реле легко интегрируется в шкафы управления на DIN-рейку, обеспечивая надёжную гальваническую развязку между управляющей и силовой цепями.

Назначение и область применения

Реле промежуточное OptiRel G RP55-32-24D-12-CO/LD используется для передачи сигнала управления от слаботочных устройств (например, ПЛК, датчиков, кнопок) к более мощным потребителям - таким как контакторы, насосы, клапаны, световые сигналы. Подходит для промышленной автоматизации: станков, конвейеров, систем вентиляции, линий упаковки. Гальваническая развязка защищает чувствительную электронику от помех и высоких напряжений.

Технические характеристики

• Напряжение питания цепи управления: 24 В постоянного тока (DC)
• Номинальный ток контактов: 12 А
• Тип контактов: двойной (2 переключающих контакта)
• Тип управления: моностабильное (обычное реле - возвращается в исходное состояние после снятия питания)
• Поляризация: определённая полюсность - важно соблюдать правильное подключение + и – к катушке
• Степень защиты IP00 - реле не защищено от пыли и воды; требует установки внутри закрытого шкафа
• Подключение: винтовые зажимы для проводов (до 2,5 мм2)
• Способ монтажа: втычной - устанавливается в специальную розетку
• Индикация: встроенный светодиод показывает включённое состояние
• Защита: встроенный обратный диод предотвращает скачки напряжения при отключении катушки

Совместимость и монтаж

Реле OptiRel G RP55-32-24D-12-CO/LD не устанавливается прямо на DIN-рейку. Для монтажа требуется совместимая розетка RR94. Без розетки реле работать не будет. Также рекомендуется использовать фиксатор для надёжной посадки - он продается отдельно. Убедитесь, что розетка RR94 соответствует типу втычного реле RP55. Подключение проводов осуществляется через винтовые клеммы на розетке - используйте жилы до 2,5 мм2. Не забудьте соблюсти полярность: "+" и "-" на катушке должны быть подключены правильно, иначе реле не сработает.

Безопасность и стандарты

Реле соответствует требованиям к промышленным устройствам для контрольно-управляемых систем. Наличие встроенного обратного диода снижает риск повреждения выходов ПЛК от обратной ЭДС. Однако из-за степени защиты IP00 реле нельзя использовать во влажных, запылённых или открытых средах - обязательно размещайте его в герметичном электрощите.

Преимущества

• Встроенные светодиод и обратный диод - экономят время на доработку схемы
• Контакты из AgNi (серебро-никель) - долговечны, устойчивы к дуговым разрядам
• Широкая совместимость с другими изделиями серии OptiRel G
• Втычной формат позволяет заменить реле за минуту без отсоединения проводов
• Высокая плотность установки - несколько реле помещаются на одной рейке

Ограничения применения

• Не работает без розетки RR94 - обязательный компонент
• IP00 - нельзя использовать вне электрощита
• Только DC 24 В - несовместимо с переменным током
• Фиксатор и розетка - отдельные расходники, не входят в комплект
• Не поддерживает дополнительные функции (защита от перенапряжения, индикация внешняя) - они требуют модулей, которые надо докупать

Примеры использования

• Управление двигателем насоса по команде от ПЛК
• Переключение режима работы конвейера через кнопочную станцию
• Активация аварийной сигнализации при срабатывании датчика уровня
• Разрыв цепи нагревателя при достижении температурного порога

Практические советы

• Выбирая розетку RR94, проверьте её маркировку - она должна точно подходить под тип RP55
• При монтаже не затягивайте винты слишком сильно - можно повредить пластик
• Если вы используете длинные провода к катушке, учтите возможное падение напряжения - оно не должно опускаться ниже 20 В
• Заменяйте реле только при отключенном питании - даже при малом токе есть риск пробоя контактов
• Для частых операций переключения (более 10 тыс. циклов в год) регулярно проверяйте состояние контактов - AgNi долго служит, но не вечный
