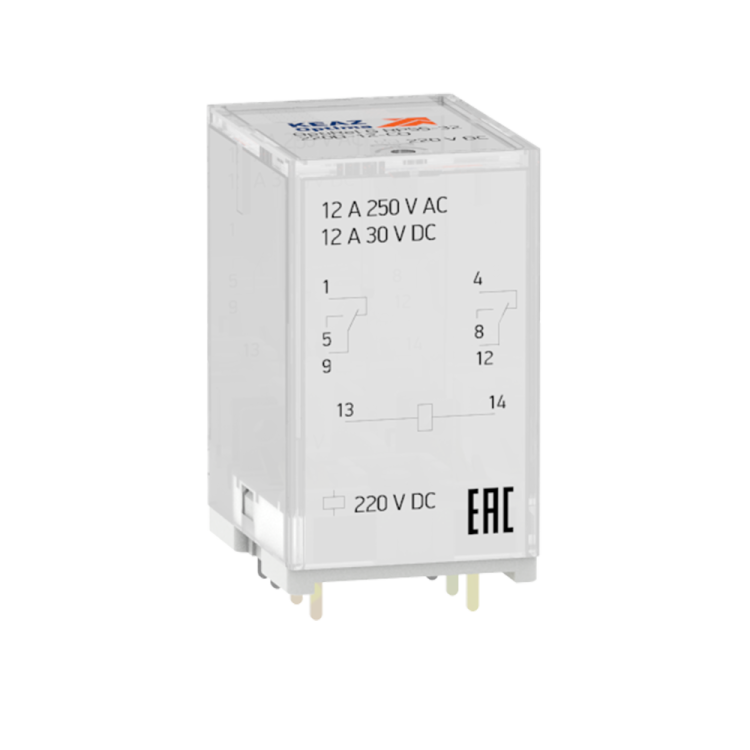

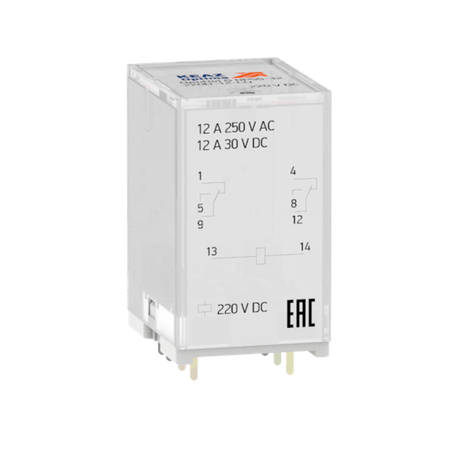

Реле промежуточное OptiRel G RP55-32-240-12-CO-G/TI | 281071 КЭАЗ

Реле промежуточное OptiRel G RP55-32-240-12-CO-G/TI - это втычное устройство для управления силовыми цепями через слаботочные сигналы, предназначенное для использования в системах автоматизации и управления. Бренд КЭАЗ обеспечивает надежность и совместимость с другими элементами серии OptiRel G, а артикул 281071 указывает на конкретную конфигурацию с питанием 240 В переменного тока и 12 А коммутируемой нагрузки.

Назначение и область применения

Реле промежуточное OptiRel G RP55-32-240-12-CO-G/TI используется для передачи сигнала между управляющей цепью (например, ПЛК, терморегулятором, датчиком) и силовой нагрузкой (электродвигатели, нагреватели, световые приборы). Гальваническая развязка защищает чувствительную электронику от помех и высоких напряжений. Подходит для промышленных автоматизированных систем: конвейеры, насосы, системы вентиляции, станки с ЧПУ.

Технические характеристики

• Напряжение питания цепи управления: 240 В переменного тока (AC)
• Номинальный ток контактов: 12 А
• Количество переключающих контактов: 2 (двойной контакт - один нормально открытый, один нормально замкнутый)
• Тип управления: моностабильное (возврат в исходное состояние после снятия напряжения)
• Подключение: втычной монтаж с винтовыми зажимами для проводов
• Контакты: позолоченные AgNi+Au - оптимальны для коммутации слаботочных сигналов и малых токов
• Степень защиты IP00 - без внешней защиты, требует установки в закрытом корпусе
• Поляризация: свободная - можно подключать к сети без учета полярности
• Функции: кнопка тестирования, механический индикатор положения контактов

Совместимость и монтаж

Реле промежуточное OptiRel G RP55-32-240-12-CO-G/TI устанавливается только в розетку RR94, которая крепится на DIN-рейку. Без розетки реле невозможно подключить. Для надежной фиксации в розетке требуется отдельно приобрести фиксатор. Монтаж выполняется путём плотного вдавливания реле в розетку до щелчка. Отсоединение - легкое, без инструментов. Провода подключаются к винтовым зажимам на розетке RR94 - максимальное сечение жилы: 2,5 мм2 (по стандарту KЭAZ).

Безопасность и стандарты

Реле соответствует требованиям IEC 61810-1 и EN 60255 для промежуточных реле. Наличие позолоченных контактов снижает риск окисления и повышает долговечность при работе с малыми токами. Устройство не имеет встроенного защиты от перенапряжений - для защиты от скачков напряжения рекомендуется использовать отдельный втычной модуль (например, TVS-диод). Индикатор состояния контактов позволяет визуально контролировать работу без дополнительных приборов.

Преимущества

• Высокая надёжность благодаря позолоченным контактам AgNi+Au - идеально для слаботочных и частых переключений
• Индикатор положения контактов и кнопка теста позволяют диагностировать работоспособность без отключения питания
• Широкий выбор совместимых розеток и модулей (защита, индикация) даёт гибкость в проектировании
• Втычной формат ускоряет замену и обслуживание - не требует отключения всей цепи
• Совместимость с серией OptiRel G - возможность унифицировать арсенал оборудования на предприятии

Ограничения применения

• Не предназначено для прямого монтажа на DIN-рейку - обязательно использование розетки RR94
• Защита IP00 - нельзя использовать в условиях пыли, влаги, брызг; требует герметичного шкафа
• Нельзя использовать для постоянного тока (DC) - только переменный ток 240 В AC
• Не содержит внутренних средств защиты от импульсов - необходимо добавлять внешние модули при наличии помех
• Запрещён монтаж без фиксатора - возможен самопроизвольный выход из розетки при вибрации

Примеры использования

• Управление двигателем конвейера через сигнал от ПЛК
• Включение группы светодиодных ламп по расписанию
• Переключение режима работы теплового насоса
• Автоматическое отключение оборудования при аварии (через датчик температуры)
• Системы безопасности: активация сигнализации при срабатывании датчика движения

Практические советы

• Выбирая реле, проверьте соответствие напряжения управления (240 В AC) вашей системе - не используйте с 12/24/230 В
• Всегда устанавливайте фиксатор - даже при кажущейся “надёжной” посадке он предотвращает случайное выпадение
• Для частых переключений (более 10 тыс. операций в год) - этот тип контакта оптимален, но следите за нагревом
• При использовании в вибрационных средах (станки, транспортеры) дополнительно закрепите розетку RR94
• Артикул 281071 - это именно модель с позолоченными контактами. Если нужна более мощная версия - выбирайте другие варианты серии OptiRel G
• Запасные части: розетка RR94, фиксатор, модуль защиты - храните на складе для быстрого ремонта
