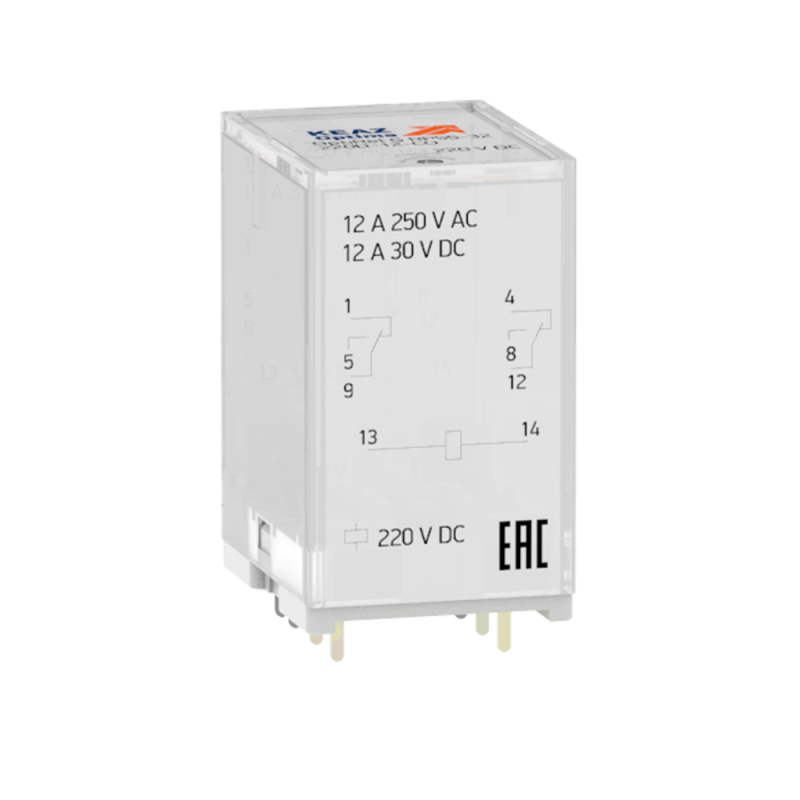

Реле промежуточное OptiRel G RP55-32-240-12-CO| 281069 | КЭАЗ

Реле промежуточное OptiRel G RP55-32-240-12-CO от КЭАЗ предназначено для коммутации нагрузок в цепях управления автоматизированных систем. Благодаря гальванической развязке и надёжным контактам AgNi, этот аппарат используется там, где важна стабильность и долговечность - например, в пультах управления, распределительных щитах и промышленном оборудовании.

Назначение и область применения

Реле промежуточное OptiRel G RP55-32-240-12-CO служит для передачи сигнала между слаботочными цепями управления и силовыми цепями. Его основная задача - управлять более мощными нагрузками через маломощный сигнал, сохраняя безопасную изоляцию между этими цепями. Применяется в системах автоматизации: станках, конвейерах, системах вентиляции, лифтах, а также в щитах управления любых типов.

Технические характеристики

• Напряжение питания цепи управления: 240 В переменного тока (AC)
• Номинальный ток контактов: 12 А
• Количество переключающих контактов: 2 (два двойных контакта - один нормально замкнутый, один нормально разомкнутый)
• Тип управления: моностабильное (возврат в исходное состояние после снятия напряжения)
• Тип подключения: винтовые зажимы для проводов
• Степень защиты: IP00 (без внешней защиты - требует установки в закрытый корпус или щит)
• Полюсность: свободная - можно подключать к сети AC без соблюдения полярности
• Контакты: изготовлены из сплава серебро-никель (AgNi) - устойчивы к дуговым воздействиям и окислению

Совместимость и монтаж

Реле промежуточное OptiRel G RP55-32-240-12-CO - втычное устройство. Для монтажа требуется розетка RR94, которая крепится на DIN-рейку. Само реле вставляется в розетку до характерного щелчка. Без розетки использование невозможно.

Для надёжной фиксации реле в розетке рекомендуется использовать отдельно приобретаемый фиксатор - он предотвращает случайное выскальзывание при вибрациях или механическом воздействии. Установка выполняется без инструментов: просто вставьте реле в розетку и зафиксируйте.

Подключение проводов осуществляется через винтовые зажимы на розетке RR94. Максимальное сечение провода - согласно документации на розетку; обычно 0,5–2,5 мм2.

Безопасность и стандарты

Реле соответствует требованиям международных стандартов IEC 61810-1 и EN 61810-1 для промежуточных реле. Сертифицировано для использования в промышленных условиях. Гальваническая развязка между катушкой и контактами обеспечивает защиту от пробоя и помех.

Преимущества

• Высокая надёжность контактов AgNi - длительный срок службы даже при частых включениях
• Широкий выбор исполнений в серии OptiRel G - легко найти аналог под другие напряжения или число контактов
• Простота замены - достаточно вынуть старое реле и вставить новое, не трогая проводку
• Гибкость системы: возможна установка дополнительных модулей (индикация, защита от импульсов)
• Совместимость с универсальной розеткой RR94 - одна розетка подходит для множества моделей реле

Ограничения применения

• Не предназначен для установки на открытом воздухе или во влажных средах - степень защиты IP00 требует герметичного корпуса
• Не работает без розетки RR94 - нельзя подключить напрямую к проводам
• Не имеет встроенной индикации состояния - для контроля нужен отдельный модуль
• Не рассчитан на работу с постоянным током - только переменный ток 240 В AC
• Запрещён монтаж в местах с высокой вибрацией без фиксатора

Примеры использования

• Управление двигателем насоса через PLC - слаботочный выход контроллера активирует реле, которое включает двигатель 12 А
• Переключение режимов работы конвейера: два контакта позволяют одновременно включить/выключить две цепи
• Автоматическое отключение света в помещении по таймеру - реле управляет группой ламп через слаботочное реле времени
• Интеграция в шкаф управления станка: реле OptiRel G RP55-32-240-12-CO разрывает цепь аварийной остановки

Практические советы

• Всегда используйте розетку RR94 - она обеспечивает правильное расположение контактов и безопасное подключение
• Выбирайте фиксатор, особенно если реле установлено на vibrating-оборудовании (например, на прессах или вибраторах)
• Проверяйте соответствие сечения проводов и момента затяжки винтов - перетягивание повреждает зажимы
• Для защиты от скачков напряжения (например, от индуктивных нагрузок) установите вспомогательный модуль RC-гашения
• При замене реле - всегда отключайте питание! Несмотря на втычную конструкцию, контакты находятся под напряжением
• Артикул 281069 - это именно модель с 240 В AC и 12 А. Если вам нужно другое напряжение (например, 24 В), выбирайте другую версию из серии OptiRel G
